Trong cả bộ tiêu chuẩn IEC 62321, phần ít được nhắc tới nhất là phần 2 — nói về lấy mẫu và chuẩn bị mẫu cơ học. Nhưng đây lại là phần quyết định tính đúng đắn của mọi kết quả phía sau. Một phép phân tích ICP chính xác tới từng chữ số vẫn vô nghĩa nếu mẫu đưa vào phân tích không phải là vật liệu mà bạn định kiểm tra.
Bóc tách không phải “tháo đồ ra cho nhỏ”. Đó là một quy trình kỹ thuật có dụng cụ, có thứ tự, có cách xử lý riêng cho từng loại lớp phủ, và có đầu ra là một danh mục vật liệu đủ để đọc và bảo vệ kết quả về sau.
Bài viết này đi sâu vào kỹ thuật bóc tách theo tinh thần của IEC 62321-2: dụng cụ, thứ tự tháo, xử lý lớp mạ — sơn — keo — mực, cách lập danh mục vật liệu và cách lưu mẫu. Khái niệm “vật liệu đồng nhất” đã được trình bày riêng ở bài “Vật liệu đồng nhất” (homogeneous material) là gì?
1. IEC 62321-2 quy định điều gì — và điều gì không
IEC 62321-2 là phần của bộ tiêu chuẩn nói về chiến lược lấy mẫu và chuẩn bị mẫu cơ học (mechanical sample preparation) cho sản phẩm điện và điện tử. “Cơ học” là từ khoá quan trọng: phần này nói về tháo, cắt, đập, nghiền, mài — không nói về hoá chất.
| Việc | Bản chất | Đầu ra |
|---|---|---|
| Bóc tách (disassembly) | Tháo/cắt để tách các chi tiết và vật liệu ra khỏi nhau | Các phần vật liệu đã tách rời, giữ nguyên đặc tính |
| Nghiền (comminution) | Làm nhỏ một vật liệu thành hạt/bột | Mẫu đồng nhất cỡ hạt phù hợp cho phân tích |
| Xử lý mẫu (digestion) | Hoá học — chỉ thực hiện ở bước phân tích | Dung dịch hoặc dịch chiết để đo trên thiết bị |
IEC 62321-2 là kim chỉ nam cho bóc tách và chuẩn bị mẫu cơ học; bước hoá học nằm ở các phần khác (phần 4, 5, 6, 7, 8). Điểm cốt lõi: mọi kết quả phân tích đều dựa trên đầu vào do bước 2 tạo ra — có bóc đúng đối tượng thì con số phía sau mới có nghĩa.
2. Dụng cụ bóc tách — ba nguyên tắc chọn dụng cụ
- Không làm nhiễm mẫu. Dụng cụ phải sạch và không truyền kim loại/hoá chất sang mẫu. Dao thép có thể để lại vụn crôm hoặc niken; kìm đã dùng cho mẫu chứa chì có thể mang vết sang mẫu tiếp theo.
- Không làm biến đổi vật liệu. Không dùng nhiệt để làm mềm keo, không dùng dung môi để tách lớp sơn — cả hai đều làm thay đổi chính đối tượng đang muốn đo.
- Sạch giữa các mẫu. Vệ sinh dụng cụ (cồn, chổi mềm, hoặc dụng cụ dùng riêng) trước khi chuyển sang mẫu khác, đặc biệt giữa các nhóm vật liệu rủi ro cao.

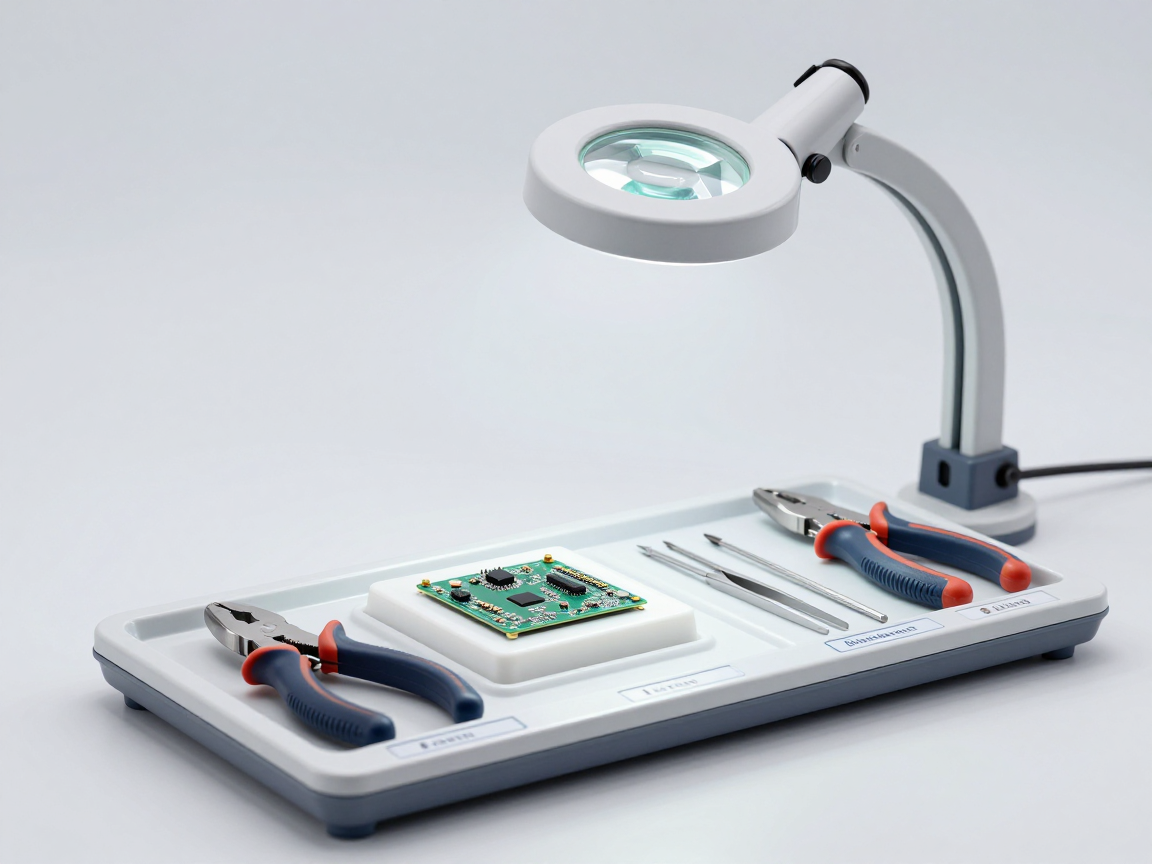

Dụng cụ tối thiểu, xếp theo công đoạn:
| Công đoạn | Dụng cụ thường dùng | Lưu ý nhiễm / biến đổi mẫu |
|---|---|---|
| Tháo liên kết | Tuốc nơ vít, cờ lê, kìm mũi nhọn, dao cạy | Không bôi dầu mỡ vào mối tháo |
| Cắt, chia nhỏ | Kìm cắt, kéo, dao, cưa tay | Tránh lưỡi có lớp mạ crôm bong ra; cắt chậm để không sinh nhiệt |
| Tách lớp phủ | Dao cạo, giấy mài, máy mài nhỏ | Thu toàn bộ vật liệu lớp phủ, không để lẫn nền |
| Nghiền mẫu | Máy nghiền quay/dao, cối nghiền | Không dùng chung cối giữa nhựa và kim loại |
| Quan sát, định vị | Kính lúp, đèn soi, cân phân tích, kẹp đo | Chụp ảnh trước, trong và sau — nhất là lớp phủ mỏng |
Điểm hay bị coi nhẹ: cân và chụp ảnh mẫu là một phần của bóc tách. Khối lượng (hoặc diện tích) được dùng để tính ngưỡng, và ảnh là bằng chứng cho việc tách đúng lớp nào.
3. Thứ tự tháo — từ ngoài vào trong, từ chức năng tới vật liệu
Thứ tự tháo sai thường gây hai hệ quả: bỏ sót lớp phủ (vì nó biến mất khi tháo), hoặc không còn xác định được vị trí của vật liệu trong sản phẩm — điều kiện để xét miễn trừ về sau.
- Chụp ảnh tổng thể sản phẩm nguyên dạng, ghi số sê-ri/lô, tình trạng ngoại quan.
- Tháo vỏ ngoài và các liên kết (vít, kẹp, khớp) bằng dụng cụ cầm tay.

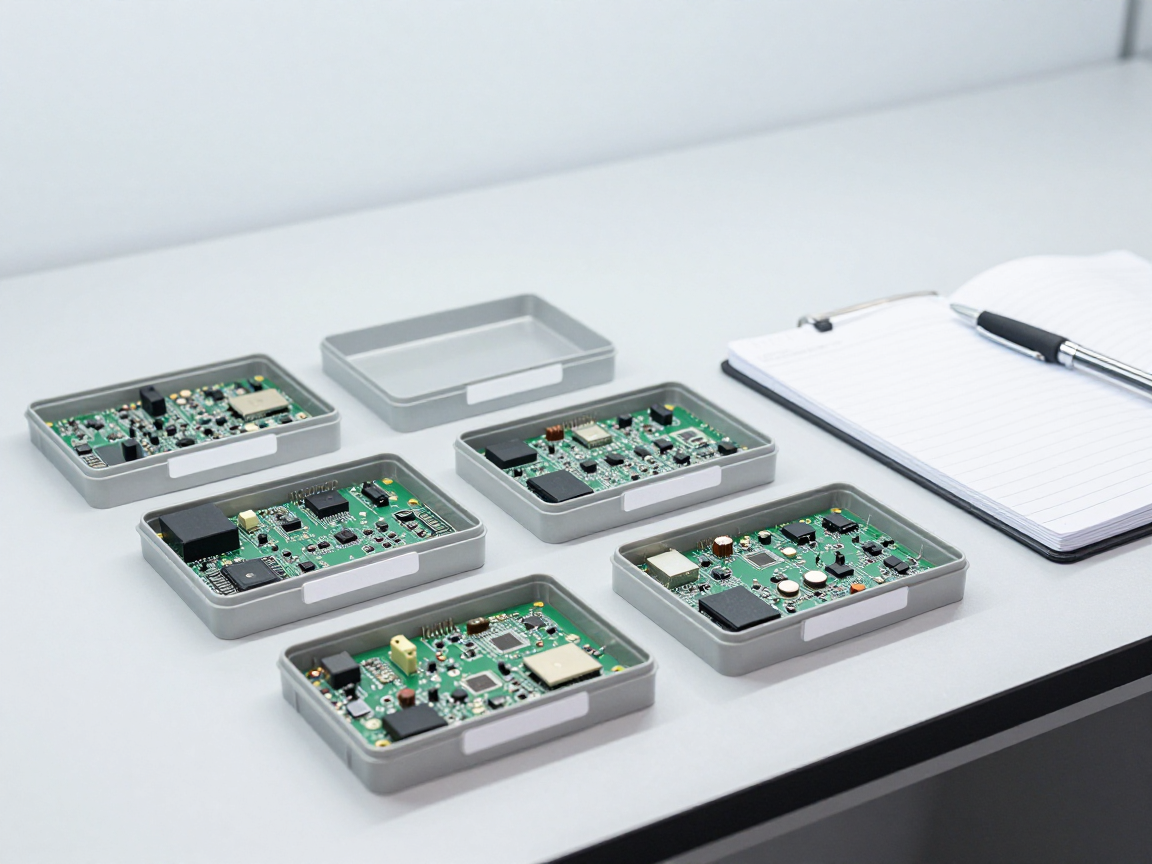

- Tách theo cụm chức năng: khung, nguồn, bo mạch, màn hình, cơ cấu cơ khí, dây và cáp, phụ kiện.
- Đi vào từng cụm: tháo tiếp chi tiết, đầu nối, chân tiếp xúc.
- Bóc tới vật liệu đồng nhất: mối hàn, lớp mạ, lớp sơn, lớp phủ, keo, tem, mực, từng loại nhựa.
- Nhóm vật liệu mềm/dẻo (PVC, dây cáp, vỏ mềm) tách và đóng gói riêng.
Mỗi phần tách ra phải đặt vào khay riêng, dán nhãn có mã mẫu, ghi lại vị trí. Ghi vị trí là điều kiện để đối chiếu với miễn trừ — ví dụ một mối hàn vượt ngưỡng chì có thể hợp lệ nếu thuộc đúng ứng dụng được miễn trừ.
4. Xử lý lớp mạ, sơn, keo, mực — nơi rủi ro tập trung
Đây là phần khó nhất của bóc tách: lớp phủ rất mỏng, dính chặt vào nền, và lại là nơi tập trung phần lớn rủi ro RoHS (Cr(VI), chì, cadmium trong pigment). Nguyên tắc: lớp phủ là một vật liệu đồng nhất riêng, phải tách bằng biện pháp cơ học và giữ nguyên bản chất.
| Loại lớp | Đối tượng đánh giá | Cách tách (cơ học) | Không được làm |
|---|---|---|---|
| Lớp mạ kim loại (kẽm, crôm, niken) | Lớp mạ và lớp thụ động phủ trên nó | Cạo/mài thu lớp mạ; lớp thụ động rất mỏng thì lấy theo diện tích bề mặt | Không dùng acid để “bóc” — làm thay đổi trạng thái oxy hoá của crôm |
| Lớp sơn phủ | Màng sơn | Cạo, bóc cơ học, hoặc mài nhẹ để thu màng sơn | Không dùng dung môi hoà tan màng sơn |
| Keo, chất kết dính | Lớp keo | Cạy, cắt, làm lạnh cho keo giòn rồi bóc | Không dùng nhiệt làm mềm keo |
| Mực in, sơn in | Lớp mực | Tách nếu có thể; nếu không, đánh giá cùng vật liệu nền và ghi rõ | Không tách bằng dung môi |
| Tem nhãn, decal | Mực, keo, film của tem | Bóc cơ học | Không coi nhãn là “phần vô nghĩa” |
Với lớp phủ kim loại chứa crôm, kết quả Cr(VI) thường biểu diễn theo khối lượng trên diện tích (µg/cm²) chứ không theo phần trăm — nên khi tách lớp thụ động, cần đo và ghi lại diện tích bề mặt đã lấy mẫu. Cách xác định Cr(VI) trên lớp phủ được trình bày ở bài phương pháp đo màu và sắc ký ion cho Cr(VI).
5. Lập danh mục vật liệu — đầu ra bắt buộc của bóc tách
Một buổi bóc tách chỉ được coi là xong khi có danh mục vật liệu (material inventory) — bảng nối giữa bóc tách và mọi bước sau. Tối thiểu cần các cột:
| Cột | Vì sao cần |
|---|---|
| Mã mẫu (ký hiệu duy nhất) | Truy xuất giữa khay mẫu và kết quả |
| Tên vật liệu (mô tả cụ thể) | Đọc kết quả theo đúng vật liệu, không chung chung |
| Vị trí trong sản phẩm | Điều kiện để xét miễn trừ |
| Chức năng (vỏ, dẫn điện, cách điện, kết dính…) | Phân nhóm rủi ro, đối chiếu miễn trừ |
| Khối lượng / diện tích | Tính ngưỡng theo phần trăm hoặc theo µg/cm² |
| Nhóm rủi ro (Pb, Cd, Cr(VI), brom, phthalate…) | Quyết định thử gì tiếp |
Bảng này là cầu nối với danh sách vật liệu đồng nhất trong hồ sơ kỹ thuật, và là cơ sở để đối chiếu danh mục 10 chất bị hạn chế ở bài ngưỡng 0,1% và 0,01%.
6. Mẫu lưu — phần để phản biện khi có tranh chấp
Bóc tách tiêu tốn mẫu: phần đã lấy đi nhiều khi không thể tái tạo. Vì vậy ngay từ đầu phải tính tới mẫu lưu (retained sample) và truy xuất.
- Đóng gói riêng theo vật liệu. Không để chung một túi nhiều loại nhựa mềm — phthalate có thể di chuyển giữa các vật liệu trong cùng túi và làm sai kết quả.
- Bảo quản khô, tối, nhiệt độ ổn định. Với mẫu liên quan Cr(VI), tránh để bề mặt ẩm/oxy hoá; gửi mẫu sớm.
- Ghi nhãn đầy đủ: mã mẫu, ngày, người bóc tách, sản phẩm/lô gốc.
- Giữ ảnh mẫu — bằng chứng cho việc tách đúng lớp và tình trạng mẫu lúc nhận.
- Lượng mẫu lưu đủ cho lần thử lại, kể cả thử ở phòng thứ hai nếu có tranh chấp.
Nguyên tắc chọn lô, số mẫu và mẫu đối chứng được trình bày riêng ở bài Bao nhiêu mẫu là đủ cho một bộ thử RoHS?
7. Sáu sai sót khiến bóc tách hỏng
- Nghiền chung nhiều vật liệu. Kết quả bị pha loãng theo khối lượng; vật liệu vi phạm có thể biến mất khỏi con số trung bình.
- Bỏ sót lớp phủ, keo, mực, tem. Nhóm rủi ro cao nhất và hay bị bỏ qua nhất khi lập danh mục.
- Dùng dung môi hoặc nhiệt để tách lớp. Làm thay đổi bản chất — phá hỏng chính đối tượng cần đo.
- Không ghi vị trí và mã mẫu. Kết quả có nhưng không biết thuộc vật liệu nào, ở đâu — không xét được miễn trừ.
- Dụng cụ nhiễm chéo. Vết chì/crôm từ mẫu trước dính sang mẫu sau tạo kết quả dương tính giả.
- Mẫu lưu gói chung. Nhiễm phthalate giữa các vật liệu nhựa mềm làm sai cả kết quả ban đầu lẫn kết quả thử lại.
8. Câu hỏi thường gặp
Có bắt buộc phải bóc tới từng vật liệu đồng nhất không?
Về nguyên tắc, mỗi vật liệu đồng nhất là một đối tượng đánh giá. Với sản phẩm phức tạp, thực tế thử theo nhóm vật liệu đại diện kết hợp khai báo vật liệu và đánh giá rủi ro — nhưng mọi kết luận vẫn phải quy về một vật liệu xác định, không phải về “cả sản phẩm”.
Máy mài tay dùng để tách lớp phủ có làm nhiễm kim loại vào mẫu không?
Có nguy cơ. Vật liệu mài có thể mang thành phần riêng lẫn vào lớp phủ thu được. Nên dùng loại đã biết thành phần và kiểm soát mẫu trắng (blank) đi kèm để ước lượng nhiễm.
Làm thế nào xác nhận đã lấy đúng lớp phủ?
Bằng quan sát có kiểm chứng: kính lúp, ảnh chụp trước/sau, và mẫu đối chứng nền (chỗ đã bóc hết lớp phủ) để đối chiếu. Nếu không xác nhận được đã tách đúng lớp, kết quả không kết luận được.
Bóc tách xong để mẫu bao lâu thì gửi?
Càng sớm càng tốt, đặc biệt với mẫu cần xác định Cr(VI) trên lớp phủ vì bề mặt có thể thay đổi theo thời gian. Thời gian bảo quản cụ thể cần hỏi phòng thử và đối chiếu phần tương ứng của tiêu chuẩn.
Có tài liệu nào quy định cách bóc tách cho từng loại sản phẩm không?
IEC 62321-2 đưa ra chiến lược và nguyên tắc chung; cách triển khai cụ thể phụ thuộc sản phẩm và do phòng thử xây dựng quy trình nội bộ. Doanh nghiệp nên yêu cầu phòng thử mô tả cách bóc tách trong báo cáo.
9. Kết luận
Bóc tách mẫu là bước quyết định của toàn bộ quy trình thử RoHS. Ba việc cần làm đúng: một, dùng dụng cụ cơ học sạch, không nhiệt, không dung môi; hai, tháo theo cụm chức năng rồi tới vật liệu, luôn ghi lại vị trí; ba, kết thúc bằng một danh mục vật liệu đầy đủ cùng mẫu lưu đóng gói riêng.
Điểm dễ bị bỏ qua nhất là các lớp phủ — keo, mực, tem, lớp mạ, lớp sơn. Đó chính là nơi tập trung phần lớn rủi ro và cũng là nơi hay bị “vô tình” làm mất khi tháo. Nếu chỉ cải thiện được một thứ trong quy trình RoHS, hãy bắt đầu từ đây: một quy trình bóc tách viết ra được, có dụng cụ, có thứ tự, có danh mục đầu ra.
Nguồn tham khảo
- IEC 62321-2 — lấy mẫu và chuẩn bị mẫu cơ học (quy trình bóc tách, tháo rời)
- IEC 62321 (các phần khác) — phương pháp xác định chất bị hạn chế trong sản phẩm điện và điện tử
- Hướng dẫn của Uỷ ban châu Âu về Chỉ thị RoHS — khái niệm “vật liệu đồng nhất” và “tách rời bằng biện pháp cơ học”
- Chỉ thị 2011/65/EU — danh mục chất bị hạn chế và ngưỡng
