Hầu hết phép thử ẩm nóng trong IEC 60068 đều diễn ra ở áp suất khí quyển. Thử nghiệm Cx theo IEC 60068-2-66 là ngoại lệ: mẫu được đặt trong hơi nước chưa bão hòa nhưng có áp suất cao hơn áp suất khí quyển. Điều này cho phép đạt đồng thời nhiệt độ cao và độ ẩm cao mà không cần đun sôi hay phun nước trực tiếp lên mẫu.
Bài viết này giải thích Cx hoạt động trên nguyên lý nào, khi nào phép thử này thực sự cần thiết, và những điểm kỹ thuật phải kiểm tra để kết quả có giá trị.
1. Thử nghiệm Cx trả lời câu hỏi gì?

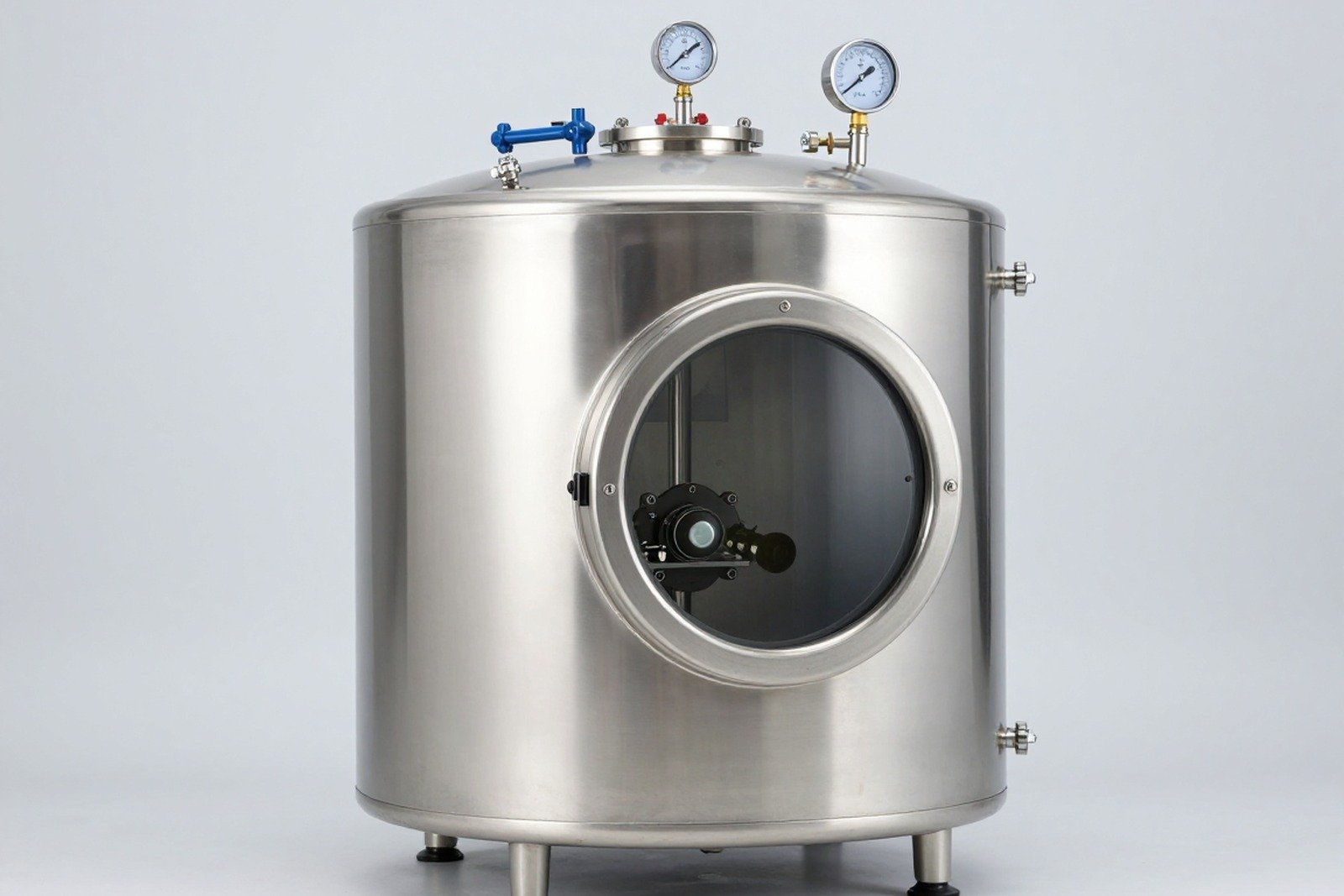

Cx là phép thử ẩm nóng ổn định trong hơi nước có áp (unsaturated pressurized vapour). Buồng thử hoạt động như một nồi áp suất có kiểm soát: áp suất cao làm điểm sôi của nước tăng, nhờ đó buồng đạt được nhiệt độ cao kết hợp độ ẩm cao — điều mà ở áp suất khí quyển chỉ có thể làm bằng cách phun ẩm hoặc đun nước, kèm nhiều bất ổn.
- Sản phẩm chịu được môi trường nóng ẩm khắc nghiệt trong thời gian ngắn, ở mức mà phương pháp khí quyển khó đạt?
- Hơi ẩm có thâm nhập nhanh qua gioăng, màng, lớp phủ khi chênh áp suất không?
- Vật liệu hữu cơ và nhựa nhiệt dẻo có bị suy giảm tính chất cơ học ở nhiệt độ cao ẩm không?
- Kết quả có tái lập được giữa các buồng thử khác nhau không?
2. Vì sao dùng hơi nước có áp?
Ở áp suất khí quyển, nước sôi ở 100 °C. Nếu muốn thử ở nhiệt độ trên 100 °C với độ ẩm cao, phải nâng áp suất. Nguyên lý này cho ba lợi ích:
- Đạt nhiệt độ cao kèm ẩm thật thay vì khí khô được gia nhiệt — điều mà buồng thông thường khó làm.
- Tăng tốc quá trình xâm nhập ẩm nhờ chênh áp suất, phù hợp khi cần kết quả nhanh cho linh kiện hoặc cụm nhỏ.
- Giảm phụ thuộc vào phun sương — nguồn sai số lớn của các buồng ẩm nóng thông thường (giọt nước không bay hơi hết, đọng trên mẫu).
Đổi lại, phép thử đặt ra yêu cầu cao về thiết bị và an toàn. Mẫu và vật liệu sử dụng phải chịu được nhiệt độ cao, và quy trình phải kiểm soát việc xả áp trước khi mở buồng để tránh nước ngưng đột ngột trên mẫu.
| Đặc điểm | Cx (hơi nước có áp) | Cab (ẩm nóng thường) |
|---|---|---|
| Điều kiện | Nhiệt độ cao, ẩm cao, áp suất trên khí quyển | Nhiệt độ và ẩm ở áp suất khí quyển |
| Cách tạo ẩm | Hơi nước trong buồng kín có áp | Thường bằng phun sương hoặc điều khiển ẩm chủ động |
| Mức khắc nghiệt đạt được | Cao hơn, khó đạt bằng phương pháp khí quyển | Giới hạn bởi nhiệt độ sôi và khả năng giữ ẩm |
| Yêu cầu thiết bị | Buồng áp lực, kiểm soát áp suất và xả áp | Buồng khí hậu tiêu chuẩn |
| Phù hợp với | Mẫu nhỏ, linh kiện, vật liệu chịu nhiệt cao | Sản phẩm và cụm lắp ráp phổ thông |
3. Khi nào thực sự cần Cx?
Cx không phải phép thử phổ thông. Nó chỉ nên được chọn khi có lý do kỹ thuật rõ ràng:
- Cần điều kiện nóng ẩm vượt khả năng của buồng khí quyển mà vẫn giữ được độ ẩm thật, không phải khí nóng khô.
- Đánh giá vật liệu đóng gói, gioăng, màng bảo vệ của linh kiện ở mức khắc nghiệt cao trong thời gian ngắn.
- Nghiên cứu cơ chế hư hỏng trong điều kiện tăng tốc, có kiểm soát biến số.
- Trường hợp yêu cầu kỹ thuật của khách hàng hoặc tiêu chuẩn ngành viện dẫn đúng phép thử này.
Ngược lại, với sản phẩm hoàn chỉnh, thiết bị có vật liệu hữu cơ hoặc có đường thông khí, Cx có thể tạo hư hỏng không đại diện cho môi trường sử dụng. Trong trường hợp đó, các phép thử ẩm nóng ở áp suất khí quyển thường hợp lý hơn — so sánh các lựa chọn ở bài chọn phép thử môi trường theo môi trường sử dụng.
4. Trình tự thực hiện
- Kiểm tra khả năng chịu nhiệt của mẫu: xác nhận vật liệu và linh kiện bên trong chịu được nhiệt độ mức thử; đây là bước tiên quyết.

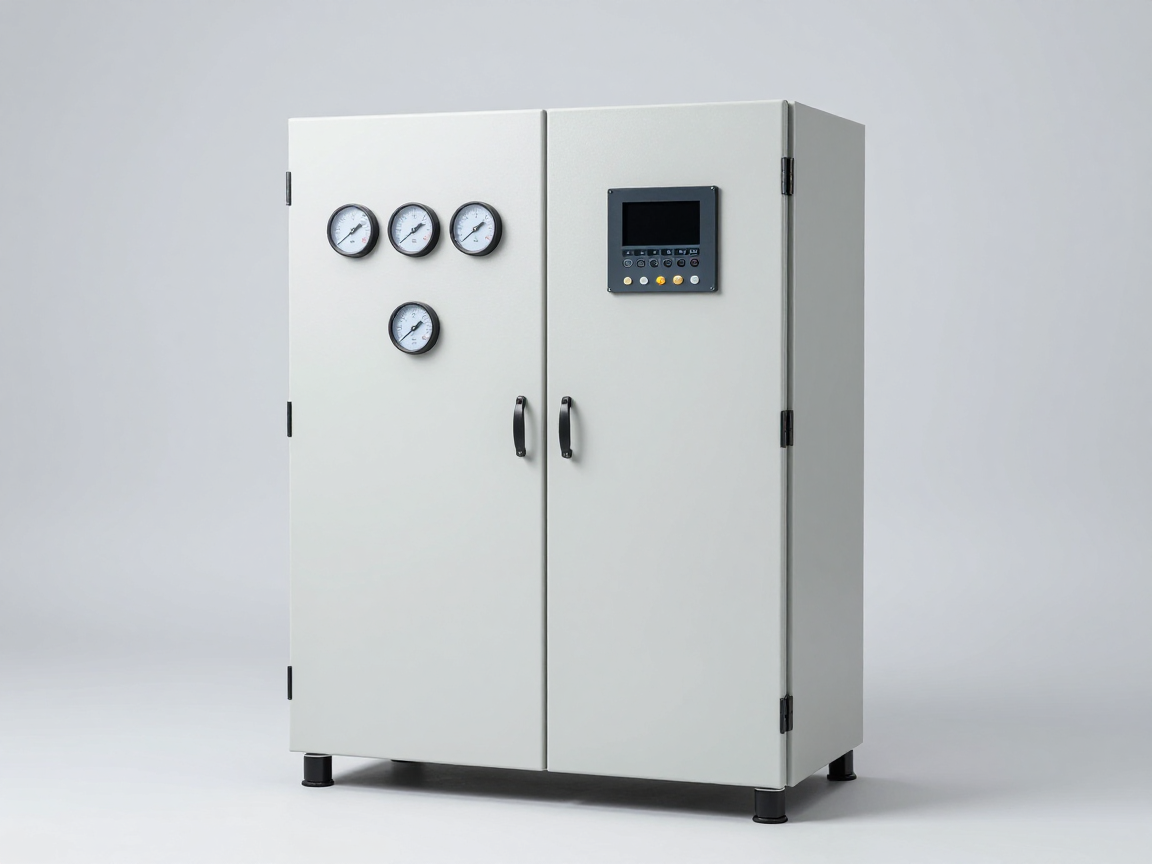

- Xác nhận năng lực buồng: kiểm tra phân bố nhiệt độ và độ ẩm, khả năng giữ áp suất ổn định, và quy trình xả áp.
- Lập mốc ban đầu: đo thông số điện, kiểm tra ngoại quan, chụp ảnh.
- Đưa mẫu vào và chạy điều kiện: nâng nhiệt độ và áp suất theo quy trình; giữ ổn định trong thời gian quy định.
- Kết thúc và xả áp: xả áp theo trình tự kiểm soát để hạn chế ngưng tụ đột ngột; đưa mẫu ra ở trạng thái khô bề mặt.
- Hồi phục và đánh giá: ổn định mẫu, đo lại thông số và so sánh với mốc ban đầu.
5. Yếu tố quyết định kết quả
| Yếu tố | Vì sao quan trọng |
|---|---|
| Áp suất buồng | Quyết định điểm sôi và do đó quan hệ nhiệt độ – độ ẩm đạt được |
| Tốc độ tăng và giảm áp | Ảnh hưởng tới mức độ ngưng tụ trên bề mặt mẫu |
| Vật liệu mẫu | Vật liệu hữu cơ, gioăng, màng có thể bị hư do nhiệt trước khi do ẩm |
| Thể tích buồng so với mẫu | Mẫu lớn chiếm thể tích làm thay đổi động học nhiệt của buồng |
| Thời gian duy trì | Xác định mức độ xâm nhập ẩm và suy giảm tích lũy |
| Quy trình xả áp | Nếu xả nhanh, mẫu bị ướt và kết quả đo sau thử không còn phản ánh đúng |
6. Sai sót thường gặp và cách tránh
- Chọn Cx vì “khắc nghiệt hơn” mà không kiểm tra cơ chế hư hỏng có còn đúng — kết quả có thể không dùng được.
- Không ghi áp suất trong hồ sơ — thiếu áp suất thì không thể tái lập phép thử.
- Xả áp quá nhanh — mẫu bị ngưng tụ mạnh, gây hư hỏng không thuộc phép thử và sai lệch kết quả đo.
- Đặt mẫu có pin hoặc vật liệu chịu nhiệt kém — rủi ro an toàn và hư hỏng giả tạo.
- Không đo thông số trước thử — mất mốc so sánh, đặc biệt nguy hiểm khi phép thử gây hư hỏng nhanh.
- Dùng kết quả Cx để suy ra tuổi thọ mà không có mô hình tăng tốc và giả định kèm theo.
7. Câu hỏi thường gặp
Cx và Cx có phải cùng một phép thử không?
Trong phân loại của IEC 60068, các ký hiệu bắt đầu bằng C thuộc nhóm phép thử ẩm nóng, phân biệt bằng chữ cái thứ hai và số phần tiêu chuẩn tương ứng. Cần ghi rõ số phần tiêu chuẩn trong hồ sơ để tránh nhầm lẫn — xem thêm cách đọc ký hiệu phép thử IEC 60068 trong mục bài viết liên quan.
Thử Cx có nguy hiểm không?
Buồng có áp suất cần quy trình an toàn riêng, gồm giới hạn áp suất làm việc, van xả, quy trình mở buồng và kiểm tra định kỳ thiết bị. Đây là lý do nhiều phòng thử không có sẵn phép thử này.
Mẫu nào không nên thử Cx?
Sản phẩm có pin, vật liệu dễ chảy, lớp phủ chịu nhiệt thấp, hoặc kết cấu kín có thể bị biến dạng vì chênh áp. Cần đánh giá rủi ro trước khi thử.
Thời gian thử Cx kéo dài bao lâu?
Tiêu chuẩn đưa ra các mức thời gian lựa chọn; phép thử này thường ngắn hơn so với ẩm nóng ổn định ở áp suất khí quyển vì điều kiện khắc nghiệt hơn. Cần đối chiếu nguyên văn tiêu chuẩn khi lập yêu cầu.
Có thể kết hợp Cx với các phép thử khác?
Được, nhưng cần xếp thứ tự hợp lý: thường đặt sau các phép thử phát hiện khuyết tật cơ học để có thể kết hợp cả hai nguồn ứng suất. Thứ tự ảnh hưởng tới kết quả cuối cùng nên phải thống nhất bằng văn bản.
Kết quả Cx có được dùng cho hồ sơ công bố hợp quy?
Chỉ khi văn bản hoặc yêu cầu kỹ thuật áp dụng viện dẫn đúng phép thử, và phòng thử có năng lực được công nhận cho phép thử đó.
8. Kết luận
Cx là phép thử ẩm nóng trong hơi nước có áp — công cụ đặc thù để đạt điều kiện nóng ẩm ở mức mà buồng khí quyển không làm được, với đối tượng phù hợp là mẫu nhỏ và vật liệu chịu nhiệt cao. Giá trị của phép thử phụ thuộc hoàn toàn vào việc kiểm soát áp suất, nhiệt độ, độ ẩm và quy trình xả áp.
Ba việc nên làm: xác nhận mẫu chịu được mức nhiệt độ và chênh áp của phép thử; quy định và ghi lại quy trình xả áp; và lập hồ sơ dữ liệu áp suất – nhiệt độ – độ ẩm theo thời gian làm bằng chứng tái lập.
Nguồn tham khảo
- IEC 60068-2-66 — Thử nghiệm Cx: ẩm nóng ổn định trong hơi nước chưa bão hòa có áp.
- IEC 60068-2-78 — Thử nghiệm Cab: ẩm nóng ổn định.
- IEC 60068-2-67 — Thử nghiệm Cy: ẩm nóng ổn định, dạng tăng tốc chủ yếu cho linh kiện.
- IEC 60068-3-6 và 60068-3-11 — Xác nhận năng lực buồng khí hậu và độ không đảm bảo.
- IEC 60068-1 — Quy định chung và hướng dẫn.
