Từ “85/85” gần như đã trở thành cách gọi thay thế cho thử ẩm nóng trong ngành điện tử. Nhiều người nói 85/85 mà không biết mình đang nói tới phép thử nào trong bộ IEC 60068. Trên thực tế, tổ hợp 85 °C và 85 % RH thường gắn với thử nghiệm Cy theo IEC 60068-2-67 — phép thử ẩm nóng ổn định ở điều kiện tăng tốc, với đối tượng chính là linh kiện.
Bài viết này giải thích Cy khác gì Cab và Cx, vì sao điều kiện tăng tốc chỉ phù hợp với một số nhóm sản phẩm, và những gì cần thống nhất với phòng thử trước khi đưa Cy vào chương trình đánh giá độ tin cậy.
1. Thử nghiệm Cy trả lời câu hỏi gì?
Cy là phép thử ẩm nóng ổn định ở dạng tăng tốc, chủ yếu dành cho linh kiện. Mẫu được giữ ở nhiệt độ cao và độ ẩm tương đối cao, trong điều kiện ổn định, trong thời gian dài. So với Cab — vốn dùng mức nhiệt độ môi trường — Cy đẩy nhiệt độ lên cao để đẩy nhanh các cơ chế hư hỏng phụ thuộc hơi ẩm.
- Vật liệu đóng gói có hấp thụ quá nhiều ẩm và làm thay đổi thông số điện của linh kiện không?
- Có xảy ra ăn mòn ở chân linh kiện, dây dẫn bên trong, mối hàn không?
- Lớp phủ bảo vệ và keo dán có còn hiệu quả ở điều kiện khắc nghiệt kéo dài không?
- Độ ổn định của thông số có nằm trong giới hạn cho phép sau hàng trăm tới hơn một nghìn giờ không?
Vì là phép thử tăng tốc, Cy thường được dùng trong đánh giá độ tin cậy linh kiện, thẩm định nhà cung cấp và so sánh các phương án vật liệu — những việc cần kết quả trong vòng vài tuần thay vì vài tháng.
2. Cy, Cab và Cx: ba phép thử ẩm, ba mục tiêu khác nhau
| Tiêu chí | Cy (60068-2-67) | Cab (60068-2-78) | Cx (60068-2-66) |
|---|---|---|---|
| Bản chất điều kiện | Ẩm nóng ổn định, dạng tăng tốc | Ẩm nóng ổn định ở mức môi trường | Hơi nước có áp, chưa bão hòa |
| Đối tượng chính | Linh kiện | Sản phẩm, cụm lắp ráp | Sản phẩm yêu cầu điều kiện ẩm đặc biệt |
| Mục tiêu | Rút ngắn thời gian đánh giá cơ chế liên quan hơi ẩm | Đánh giá ảnh hưởng ẩm lâu dài ở mức môi trường thực | Tạo điều kiện ẩm được kiểm soát chặt về áp suất và nhiệt độ |
| Rủi ro khi dùng sai | Điều kiện tăng tốc có thể tạo cơ chế không tồn tại trong thực tế | Không phát hiện được các cơ chế cần ứng suất cao hơn | Không tái lập được nếu thiếu kiểm soát áp suất |
Cần lưu ý: Cy không phải bản “nâng cấp” của Cab. Việc chọn Cy là một quyết định kỹ thuật phải dựa trên cơ chế hư hỏng cần đánh giá và trên việc điều kiện tăng tốc có còn mô phỏng đúng cơ chế đó hay không. Cách ghi mã và điều kiện thử trong yêu cầu xem ở bài đọc đúng ký hiệu phép thử IEC 60068.
3. Vì sao điều kiện tăng tốc không dùng được cho mọi sản phẩm
Nguyên lý của phép thử tăng tốc là làm hư hỏng xảy ra nhanh hơn, nhưng vẫn cùng cơ chế. Khi đẩy nhiệt độ quá cao, ba rủi ro xuất hiện:
- Chuyển cơ chế hư hỏng: ở nhiệt độ cao, ứng suất có thể dồn vào cơ chế khác với cơ chế lúc làm việc thực tế, nên kết quả không còn dự báo cho điều kiện sử dụng.
- Vượt giới hạn vật liệu: keo, gioăng, nhựa nhiệt dẻo có nhiệt độ chuyển pha; vượt qua ngưỡng này là thử một sản phẩm khác.
- Sai lệch do tự phát nhiệt: ở nhiệt độ buồng cao, nhiệt tự tỏa của thiết bị có cấp điện trở nên tương đối nhỏ hơn, làm méo tương quan với điều kiện thực.
Vì vậy với sản phẩm hoàn chỉnh, kích thước lớn hoặc có vật liệu hữu cơ, thường phải chọn mức nhiệt độ thấp hơn mức tăng tốc tối đa, chấp nhận thời gian thử dài hơn.
4. Trình tự thực hiện

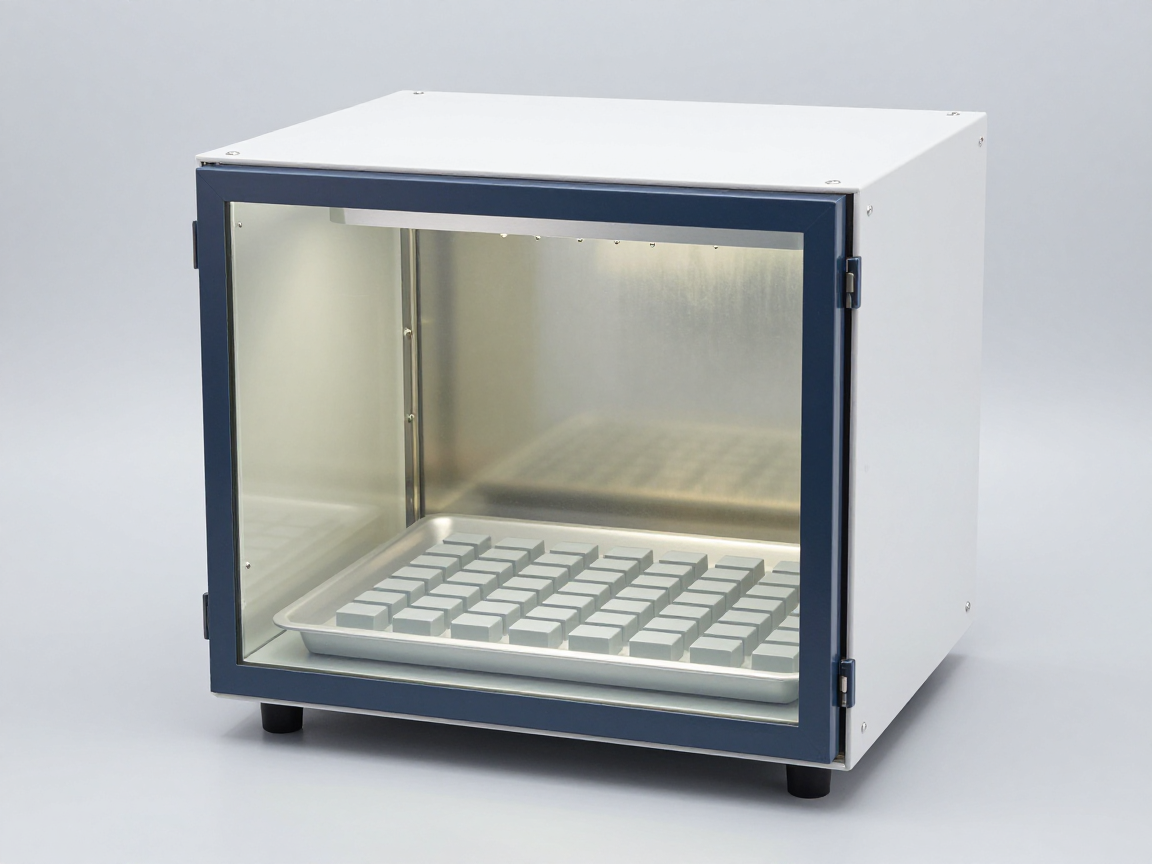

- Xác nhận năng lực buồng: kiểm tra độ đồng đều nhiệt độ và độ ẩm ở đúng mức sẽ dùng, đặc biệt ở vị trí đặt mẫu.
- Lập mốc ban đầu: đo thông số điện đặc trưng trên toàn bộ mẫu, kiểm tra ngoại quan, ghi số lô.
- Bố trí mẫu: ghi rõ vị trí; tránh để mẫu che chắn nhau hoặc đặt sát nguồn ẩm, gây sai lệch cục bộ.

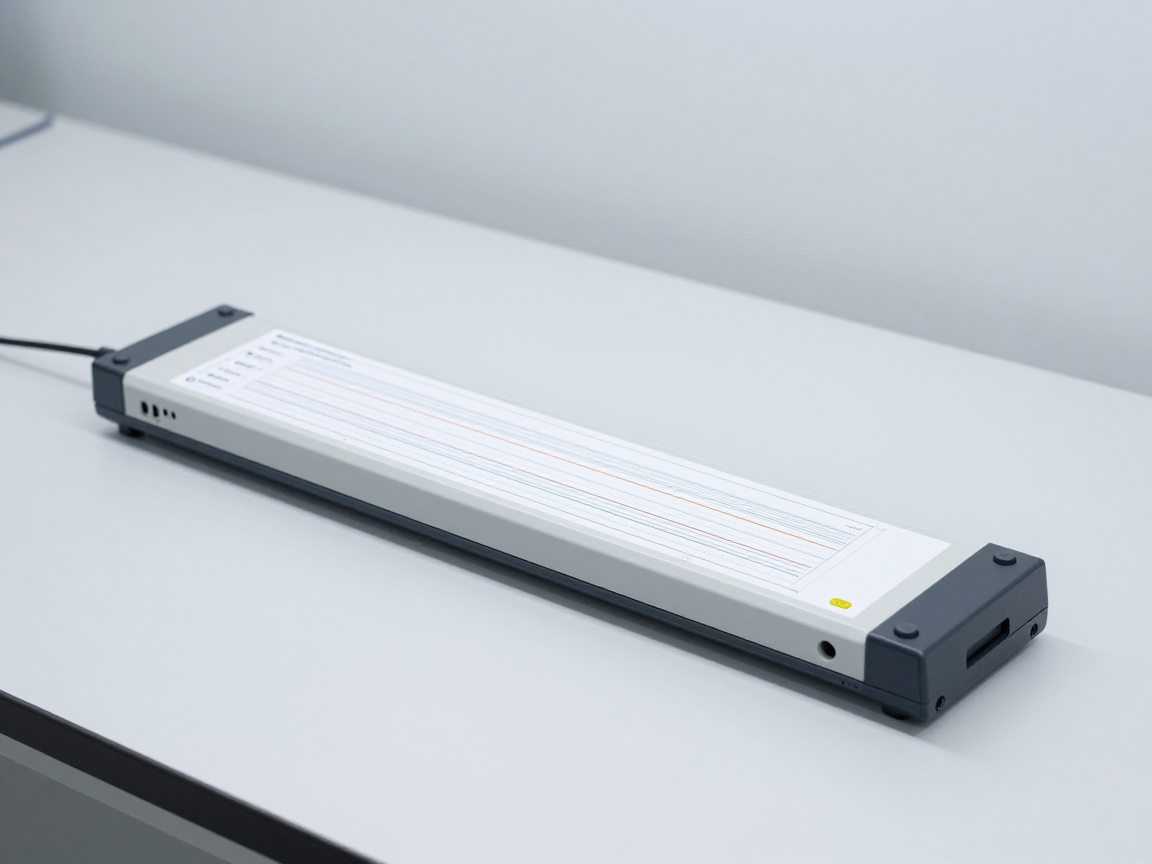

- Duy trì điều kiện: giữ nhiệt độ và độ ẩm ổn định trong thời gian yêu cầu, ghi dữ liệu liên tục.
- Kiểm tra theo mốc: lấy mẫu ở các mốc thời gian để dựng đường suy giảm, thay vì chỉ đo ở đầu và cuối.

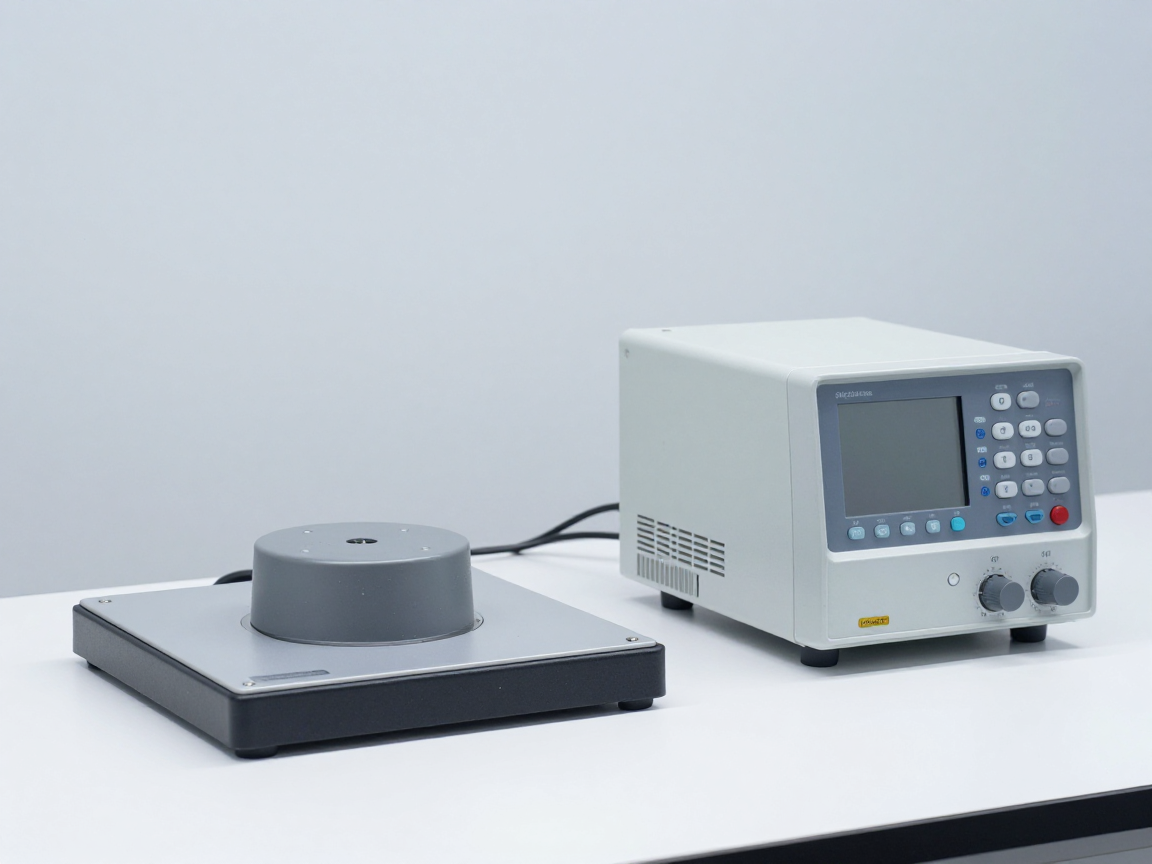

- Hồi phục và đánh giá: đưa mẫu về điều kiện tiêu chuẩn, xử lý ẩm bề mặt, đo lại và so sánh với mốc ban đầu.
5. Yếu tố quyết định kết quả
| Yếu tố | Ảnh hưởng |
|---|---|
| Nhiệt độ và độ ẩm mức thử | Quyết định tốc độ hư hỏng và việc cơ chế hư hỏng có còn đúng hay không |
| Thời gian thử | Với cơ chế khuếch tán ẩm, thời gian là biến số chính |
| Trạng thái cấp điện | Cấp điện làm tăng nhiệt cục bộ và tạo ăn mòn điện hóa |
| Lớp phủ và vật liệu đóng gói | Quyết định tốc độ ẩm vào tới bên trong linh kiện |
| Độ ổn định của buồng theo thời gian | Sai lệch nhỏ kéo dài nhiều tuần tích lũy thành sai lệch lớn về liều ẩm |
| Thời điểm và cách đo | Đo khi bề mặt còn ẩm làm sai lệch kết luận |
6. Sai sót thường gặp và cách tránh
- Dùng 85/85 như một giá trị mặc định cho mọi sản phẩm — có thể tạo cơ chế hư hỏng không tồn tại trong thực tế.
- Không ghi rõ phép thử nào trong hồ sơ — “85/85” không đủ để đối chiếu tiêu chuẩn.
- Chỉ đo ở đầu và cuối — mất thông tin về động học suy giảm, không phân biệt được hư hỏng sớm và hư hỏng muộn.
- Không kiểm tra ngoại quan trước thử — không phân biệt được khuyết tật có sẵn và hư hỏng do thử.
- Đặt mẫu quá gần nhau — độ ẩm cục bộ khác nhau, kết quả giữa các mẫu không so sánh được.
- Dùng kết quả Cy để kết luận về tuổi thọ thực mà không có mô hình tăng tốc và giả định đi kèm.
7. Câu hỏi thường gặp
85/85 là phép thử nào trong IEC 60068?
Tùy ngữ cảnh. Trong bộ IEC 60068, điều kiện ẩm nóng ở mức nhiệt độ cao, độ ẩm cao, ổn định, dùng cho linh kiện thường gắn với thử nghiệm Cy. Khi làm hồ sơ, luôn ghi mã phép thử và số phần tiêu chuẩn, không chỉ ghi cặp số nhiệt độ – độ ẩm.
Cy kéo dài bao lâu?
Tiêu chuẩn đưa ra các mức thời gian để lựa chọn, thường tính bằng nhiều trăm giờ tới hơn một nghìn giờ. Thời gian cụ thể do người quy định chọn theo mục tiêu đánh giá và phải đối chiếu nguyên văn tiêu chuẩn.
Có thể thay Cy bằng Cab kéo dài thật lâu không?
Hai phép thử tạo mức ứng suất khác nhau. Cab kéo dài đánh giá ở mức môi trường; Cy đánh giá ở mức tăng tốc. Thay thế chỉ được chấp nhận khi yêu cầu kỹ thuật cho phép và có căn cứ tương quan.
Thử Cy có cần cấp điện cho linh kiện?
Nếu mục tiêu gồm ăn mòn điện hóa và suy giảm do điện áp phân cực, cần cấp điện. Nếu chỉ đánh giá vật liệu đóng gói và hấp thụ ẩm, có thể thử không cấp điện. Cần ghi rõ trạng thái trong hồ sơ.
Kết quả Cy có dùng để chấp nhận lô linh kiện không?
Có thể, nhưng phải định trước tiêu chí chấp nhận, số mẫu, và mức thay đổi cho phép của thông số. Không nên dùng tiêu chí “còn hoạt động” làm tiêu chí duy nhất.
Cy có phù hợp với bo mạch đã hàn linh kiện không?
Được, và đây là ứng dụng phổ biến khi đánh giá cụm lắp ráp. Cần chú ý vật liệu bo mạch và keo phủ có chịu được nhiệt độ mức thử hay không.
8. Kết luận
Cy là phép thử ẩm nóng ổn định dạng tăng tốc dành chủ yếu cho linh kiện, và là phép thử thường bị gọi nhầm thành “85/85” mà không kèm mã phép thử. Điều kiện tăng tốc chỉ có giá trị khi cơ chế hư hỏng vẫn giữ nguyên như trong điều kiện sử dụng, nên việc chọn mức nhiệt độ – độ ẩm phải có căn cứ kỹ thuật, không nên lấy theo thói quen.
Ba việc nên làm: ghi đủ mã phép thử và số phần tiêu chuẩn trong hồ sơ; đo thông số ở nhiều mốc thời gian để thấy xu hướng suy giảm; và xác nhận năng lực buồng ở đúng mức điều kiện sẽ dùng, trong khoảng thời gian dài như thực tế thử.
Nguồn tham khảo
- IEC 60068-2-67 — Thử nghiệm Cy: ẩm nóng ổn định, dạng tăng tốc chủ yếu cho linh kiện.
- IEC 60068-2-78 — Thử nghiệm Cab: ẩm nóng ổn định.
- IEC 60068-2-66 — Thử nghiệm Cx: ẩm nóng ổn định trong hơi nước chưa bão hòa có áp.
- IEC 60068-3-6 và 60068-3-11 — Xác nhận năng lực buồng khí hậu và độ không đảm bảo.
- IEC 60068-1 — Quy định chung và hướng dẫn.
