Mọi linh kiện điện tử đều có một phần cấu trúc mà không camera, không X-ray và không mắt người nhìn thấy được: chiều dày lớp mạ bên trong thành lỗ, độ ngấm của thiếc lên chân linh kiện, lớp liên kim hình thành giữa thiếc và đồng. Muốn biết những thứ đó, phải cắt mẫu ra.
Bài viết này giải thích cross section là gì, tại sao nó là phương pháp duy nhất trả lời được một nhóm câu hỏi cụ thể, quy trình chuẩn bị mẫu gồm những bước nào, và bốn giới hạn cần biết trước khi dùng kết quả để kết luận.
1. Cross section là gì?

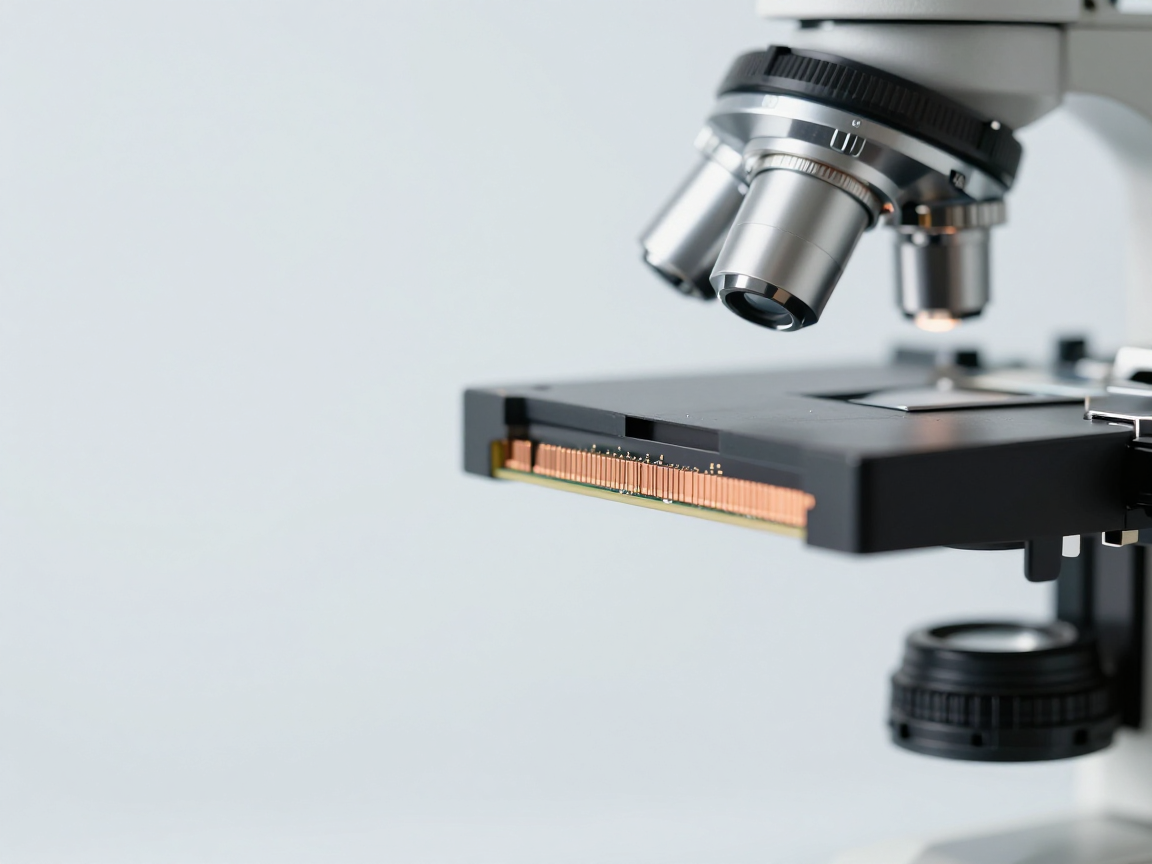

Cross section (còn gọi là mặt cắt, microsection) là phương pháp cắt một mẫu — bo mạch, mối hàn, đầu cosse, dây cáp — qua đúng vị trí cần khảo sát, đúc mẫu vào khuôn nhựa, mài và đánh bóng mặt cắt đến độ phẳng và độ bóng cần thiết, rồi quan sát dưới kính hiển vi quang học hoặc kính hiển vi điện tử.
Nguyên tắc cốt lõi: mặt cắt tạo ra một “lát cắt” hai chiều của cấu trúc ba chiều. Mọi thứ nằm trên mặt phẳng cắt đều được nhìn thấy; mọi thứ lệch khỏi mặt phẳng đó đều bị bỏ qua. Đây vừa là sức mạnh, vừa là giới hạn lớn nhất của phương pháp.
2. Vì sao phải cắt mẫu? Những gì bên ngoài không thể cho biết
| Câu hỏi | Kiểm tra thị giác / AOI | X-ray | Cross section |
|---|---|---|---|
| Chiều dày lớp mạ trong lỗ | Không thấy | Không đo được | Đo trực tiếp |
| Độ ngấm thiếc lên chân linh kiện | Chỉ thấy phần lộ ra | Chỉ thấy hình dạng tổng thể | Thấy toàn bộ mặt cắt mối hàn |
| Lớp liên kim giữa thiếc và đồng | Không thấy | Không thấy | Thấy và đo được |
| Vết nứt bên trong thành lỗ | Không thấy | Có thể thấy nhưng khó định lượng | Thấy rõ vị trí và chiều dài |
| Tách lớp giữa các lớp vật liệu | Không thấy | Hạn chế | Thấy rõ |
| Độ đồng tâm lỗ và annular ring | Chỉ thấy mặt trên | Không đo được chính xác | Đo được |
Nói ngắn gọn: cross section trả lời các câu hỏi về kích thước bên trong và chất lượng liên kết giữa các lớp vật liệu. Đó là nhóm câu hỏi mà các phương pháp không phá hủy chỉ có thể gợi ý, không thể khẳng định.
3. Sáu chỉ tiêu chỉ đo được bằng mặt cắt
- Chiều dày mạ đồng trong lỗ (hole plating): quyết định khả năng dẫn điện và độ bền cơ học của lỗ khoan.
- Chiều dày lớp phủ bề mặt: lớp mạ hoá học hoặc mạ điện trên pad, ảnh hưởng trực tiếp tới khả năng hàn.
- Độ ngấm thiếc (fillet) và góc thấm ướt: cho biết mối hàn có hình thành liên kết thật hay chỉ dính bề mặt.
- Chiều dày lớp liên kim: quá mỏng thì liên kết yếu, quá dày thì giòn — đây là yếu tố độ tin cậy dài hạn.
- Void và tách lớp: xác định vị trí, kích thước và mật độ của khuyết tật bên trong.
- Độ lệch lớp và số lớp: kiểm tra bo mạch nhiều lớp có đúng thiết kế hay bị lệch trong quá trình ép.

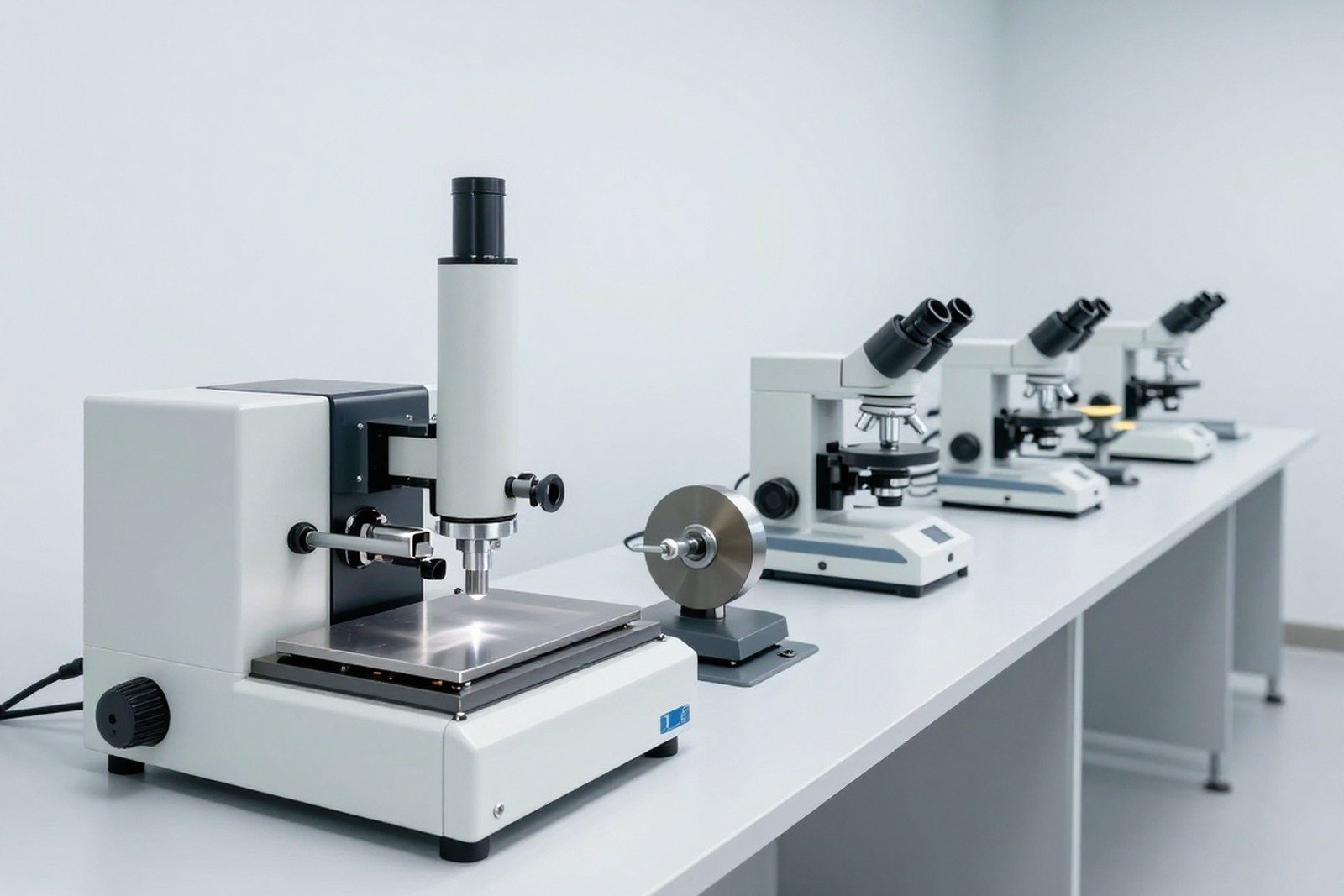

4. Quy trình chuẩn bị mẫu: năm bước quyết định chất lượng ảnh
| Bước | Mục đích | Lỗi thường gặp |
|---|---|---|
| Cắt mẫu | Tạo mặt cắt sơ bộ qua đúng vị trí cần khảo sát | Chọn sai vị trí; nhiệt sinh ra làm biến dạng mẫu |

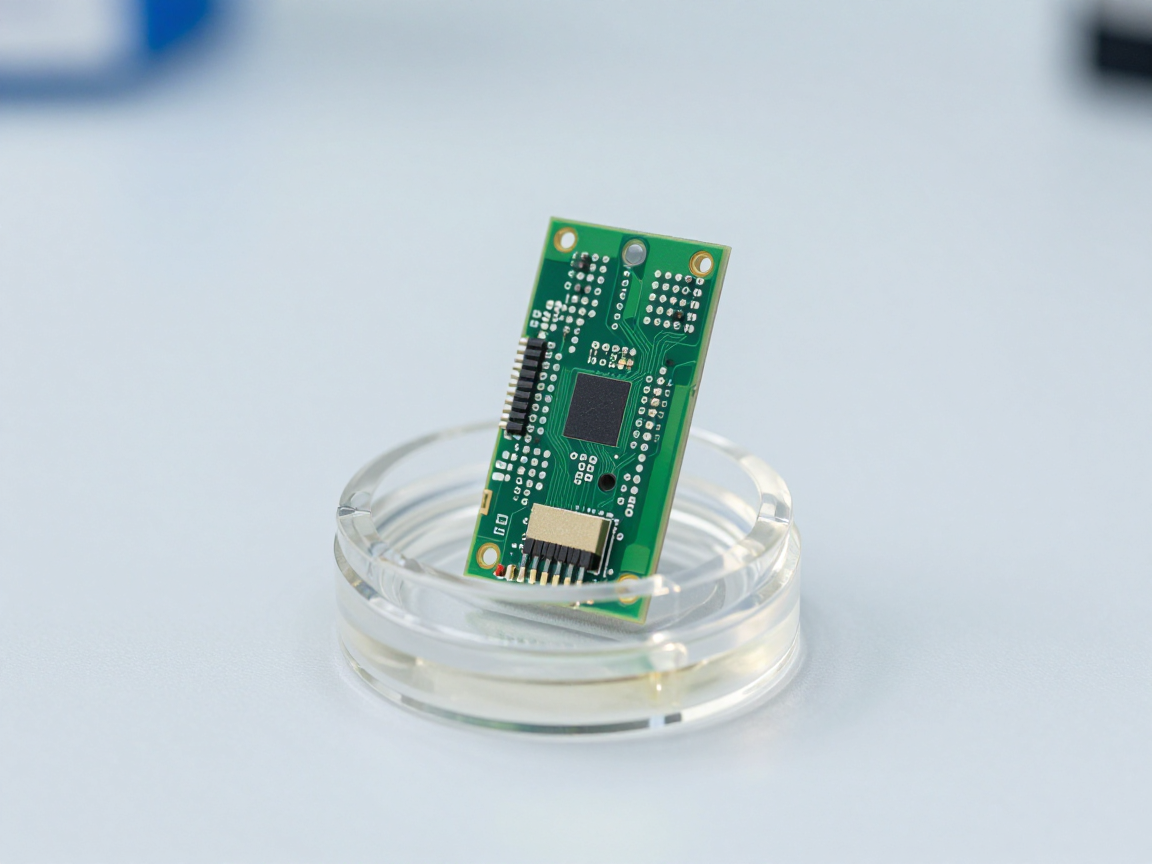

| Đúc mẫu | Giữ cố định mẫu và bảo vệ mép cắt | Đúc không kín, nhựa chảy vào khe hở làm sai mép mẫu |

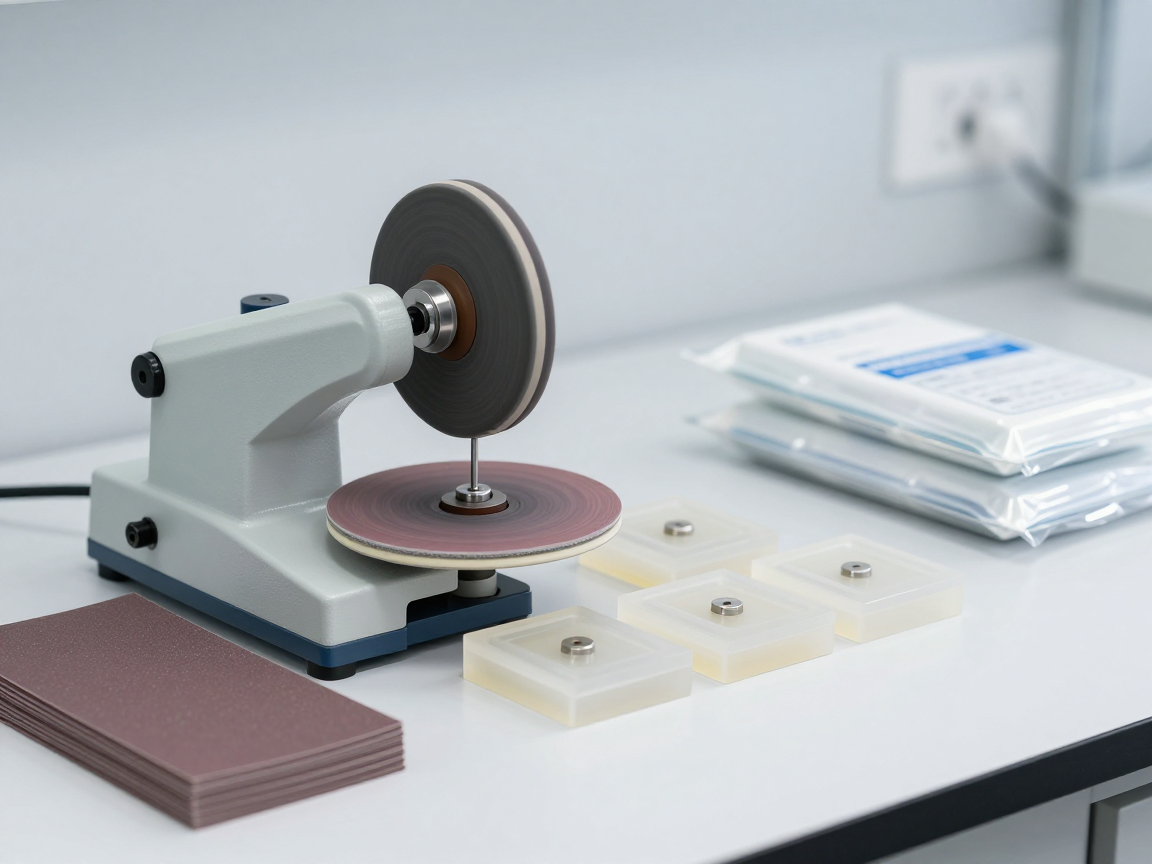

| Mài thô | Làm phẳng mặt cắt, đưa mẫu về đúng mặt phẳng cần soi | Mài quá tay làm mất phần cần khảo sát |
| Đánh bóng | Loại bỏ vết xước và lớp biến dạng bề mặt | Bỏ qua cấp hạt, để lại lớp biến dạng che cấu trúc |
| Ăn mòn (nếu cần) | Tăng tương phản giữa các pha và lớp vật liệu | Ăn mòn quá mạnh làm mất chi tiết nhỏ |
Điểm cần nhấn: trong thực tế, phần lớn ảnh mặt cắt không đạt yêu cầu có nguyên nhân ở khâu chuẩn bị mẫu chứ không phải ở kính hiển vi. Một kính hiển vi bình thường với mẫu chuẩn bị tốt cho ảnh tốt hơn nhiều so với kính hiển vi cao cấp với mẫu bị xước hoặc bị vát mép.
5. Đọc ảnh mặt cắt: bốn nhóm đặc điểm cần nhìn
- Chiều dày: các lớp mạ, lớp điện môi, lớp phủ — đo và so với yêu cầu thiết kế.
- Hình dạng mặt phân cách: mối hàn có thấm ướt đều hay không, có góc lõm, có khoảng trống giữa thiếc và chân linh kiện hay không.
- Khuyết tật: void, nứt, tách lớp, tạp chất, lệch lớp — ghi nhận vị trí và kích thước.
- Cấu trúc tinh thể: kích thước hạt, hình thái lớp liên kim, dấu hiệu quá nhiệt hoặc nguội quá nhanh.
6. Khi nào phải làm cross section, khi nào không cần?
| Tình huống | Có cần cross section? | Lý do |
|---|---|---|
| Xác nhận lô bo mạch của nhà cung cấp mới | Có, ở lô đầu | Đo được chiều dày mạ và chất lượng lỗ khoan |
| Sàng lọc nhanh sự hiện diện của chất bị hạn chế | Không | Dùng phương pháp sàng lọc nguyên tố phù hợp hơn |
| Mối hàn bị nứt sau thử sốc nhiệt | Có | Cần xác định vị trí và cơ chế nứt |
| Kiểm tra 100% sản phẩm trên dây chuyền | Không | Phương pháp phá hủy, không dùng cho toàn bộ lô |
| Khiếu nại của khách hàng về mối hàn biến dạng | Có | Chứng minh được cấu trúc bên trong bằng ảnh |
| Đánh giá mẫu thiết kế mới trước khi sản xuất loạt | Nên có | Phát hiện lỗi thiết kế trước khi tốn kém |
7. Bốn giới hạn của phương pháp
- Phá hủy mẫu: mẫu đã cắt không thể quay lại dây chuyền. Chi phí vì vậy gồm cả giá trị mẫu.
- Chỉ thấy một mặt phẳng: khuyết tật nằm ngoài mặt cắt sẽ không xuất hiện trong ảnh. Kết luận “không thấy lỗi” chỉ đúng cho mặt phẳng đã cắt.
- Phụ thuộc người thao tác: cùng một mẫu, hai kỹ thuật viên có thể cho ảnh và số đo khác nhau nếu quy trình và định nghĩa điểm đo khác nhau.
- Số mẫu có hạn: không thể cắt cả lô, nên kết quả luôn là kết luận trên mẫu, cần đặt trong bối cảnh lấy mẫu.
8. Câu hỏi thường gặp
Cross section và microsection có khác nhau không?
Trong thực tế sử dụng, hai từ thường được dùng thay thế cho nhau. “Microsection” nhấn mạnh việc quan sát ở độ phóng đại hiển vi, còn “cross section” nhấn mạnh việc cắt qua cấu trúc. Nên thống nhất một cách gọi trong hồ sơ để tránh hiểu nhầm.
Có thể làm cross section mà không phá mẫu không?
Không. Bản chất của phương pháp là cắt mẫu. Tuy nhiên có thể giảm thiệt hại bằng cách chọn vị trí cắt ở vùng cho phép (ví dụ vùng coupon hoặc vùng cạnh không mang chức năng) nếu thiết kế có tính đến việc này.
Cần bao nhiêu mẫu cho một lần đánh giá?
Phụ thuộc mục tiêu và mức rủi ro. Với lô mới của nhà cung cấp mới, nên lấy mẫu ở nhiều vị trí khác nhau trên panel thay vì nhiều mẫu ở cùng một vị trí.
Một mặt cắt có thể dùng để kết luận cho cả lô không?
Chỉ khi việc lấy mẫu và số mẫu cho phép. Một mặt cắt đại diện cho một điểm; kết luận cho cả lô cần bộ mẫu và lập luận thống kê tương ứng.
Cross section có cần thiết cho mọi loại sản phẩm không?
Không. Với sản phẩm không có mối hàn hoặc không có cấu trúc nhiều lớp, giá trị của phương pháp sẽ thấp. Nó có giá trị nhất với bo mạch nhiều lớp, mối hàn ẩn và các liên kết kim loại.
9. Kết luận
Cross section là phương pháp duy nhất nhìn trực tiếp vào cấu trúc bên trong của mối hàn và bo mạch: chiều dày mạ, độ ngấm thiếc, lớp liên kim, void và tách lớp. Nó không thay thế các phương pháp không phá hủy mà bổ trợ cho chúng ở nhóm câu hỏi về kích thước và liên kết vật liệu.
Ba việc nên làm: xác định câu hỏi cần trả lời trước khi chọn vị trí cắt; đầu tư vào khâu chuẩn bị mẫu vì đó là yếu tố quyết định chất lượng ảnh; và ghi rõ trong báo cáo rằng kết luận gắn với mặt phẳng cắt và bộ mẫu cụ thể.
Nguồn tham khảo
- IPC-TM-650 Phương pháp 2.1.1 — Microsectioning, quy trình chuẩn bị mẫu mặt cắt cho bo mạch in.
- IPC-A-600 — Tiêu chí chấp nhận của bo mạch in, phần đánh giá trên mặt cắt.
- IPC-6012 — Yêu cầu kỹ thuật và tính năng cho bo mạch in cứng.
- IPC-A-610 và J-STD-001 — Tiêu chí chấp nhận mối hàn và yêu cầu vật liệu hàn.
- ASTM E3 — Hướng dẫn chuẩn bị mẫu kim tương; ASTM E407 — Ăn mòn hiện tổ chức kim loại.
