Bốn phương pháp cùng được dùng để “nhìn vào bên trong” mối hàn và bo mạch, nhưng chúng trả lời những câu hỏi khác nhau. Chọn sai phương pháp thường dẫn tới kết quả đúng nhưng không giải quyết được vấn đề đang gặp.
Bài viết này so sánh cross section với X-ray, AOI và siêu âm quét theo từng loại câu hỏi, chỉ ra khi nào buộc phải phá hủy mẫu, và bốn sai lầm phổ biến khi chọn phương pháp.
1. Bốn phương pháp, bốn cách “nhìn” khác nhau
| Phương pháp | Cách hoạt động | Phá hủy mẫu? | Câu hỏi mạnh nhất |
|---|---|---|---|

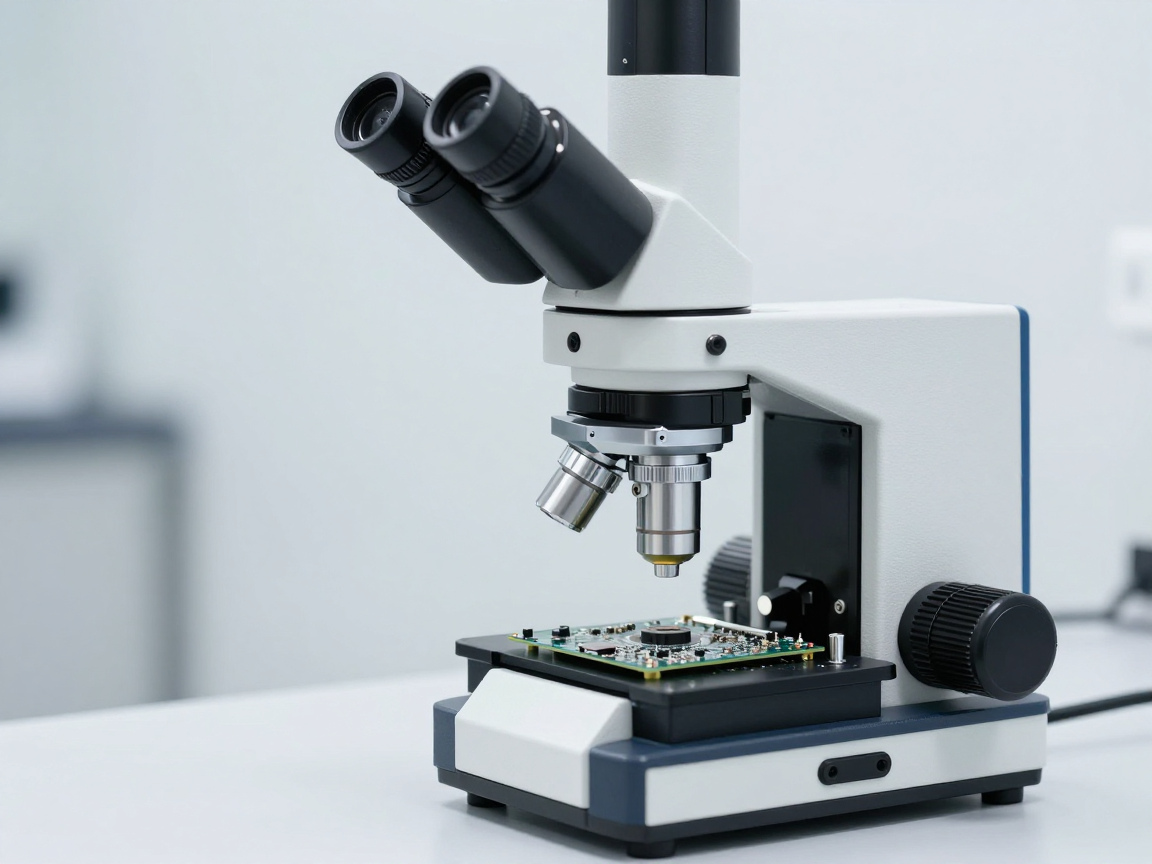

| AOI (kiểm tra quang học tự động) | Camera và thuật toán đối chiếu bề mặt | Không | Thiếu linh kiện, lệch, cầu thiếc, sai hướng |

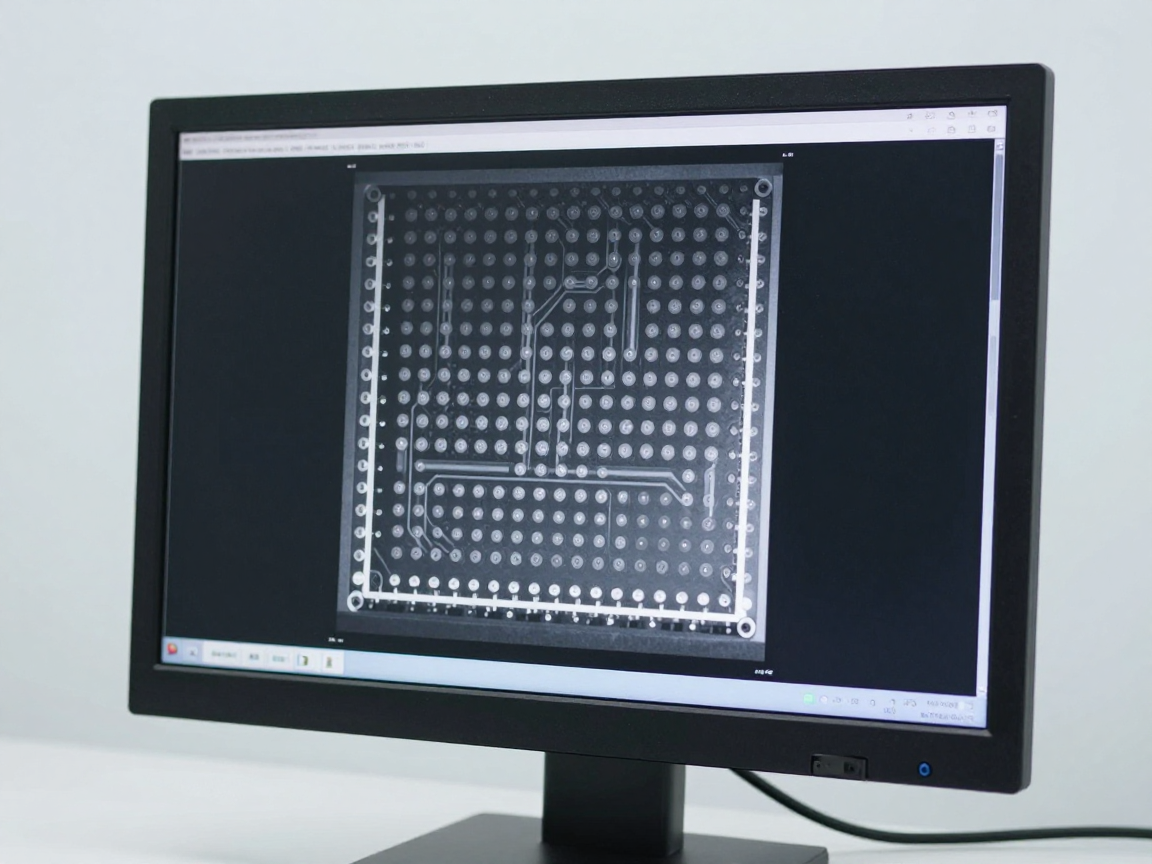

| X-ray | Tia Xuyên qua vật liệu, tạo ảnh theo mật độ | Không | Void, thiếu thiếc, mối hàn ẩn dưới BGA |

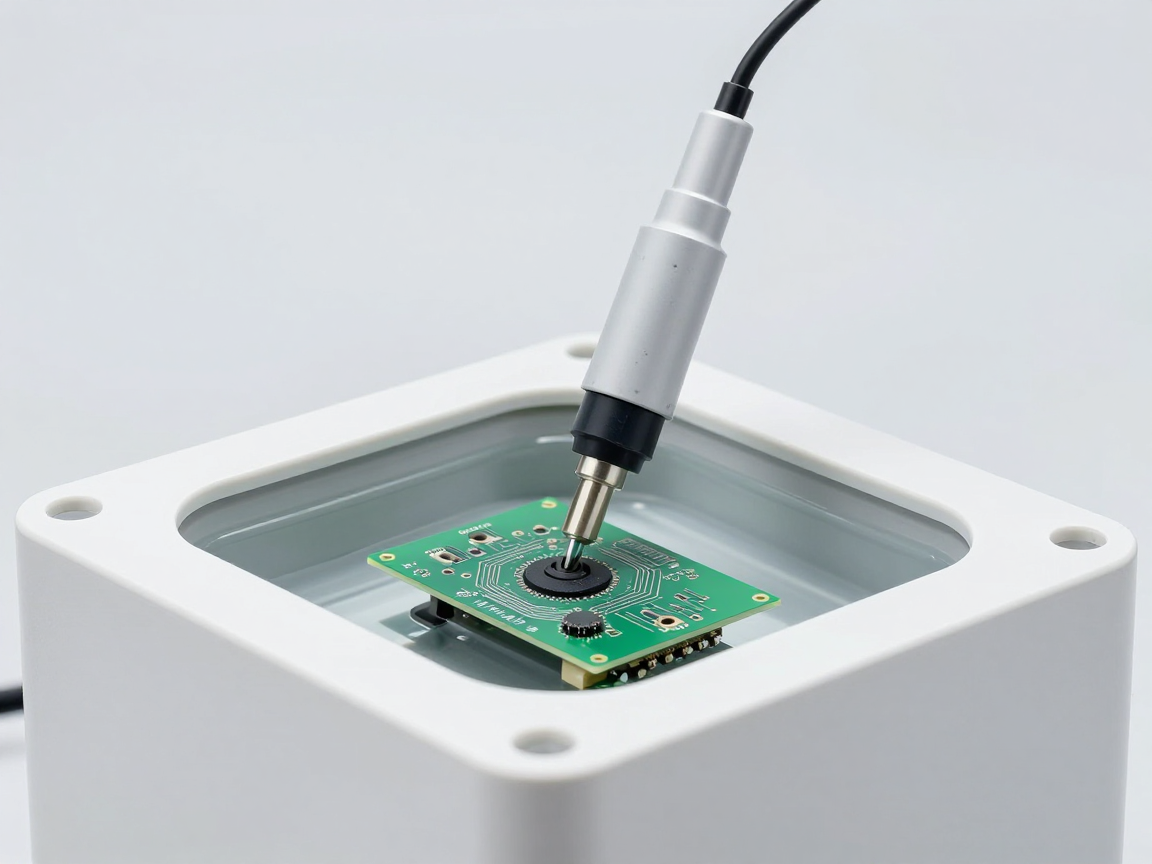

| Siêu âm quét (SAM) | Sóng âm phản hồi tại mặt phân cách vật liệu | Không | Tách lớp, bọt khí bên trong khối vật liệu |
| Cross section | Cắt, đúc, mài, đánh bóng rồi soi mặt cắt | Có | Chiều dày, độ ngấm, lớp liên kim, cấu trúc |
Điểm chung của ba phương pháp đầu: chúng quan sát dấu hiệu gián tiếp và không cho con số kích thước đáng tin ở quy mô hiển vi. Cross section làm ngược lại — nó chỉ ra đúng mặt phẳng đã cắt, nhưng ở mặt phẳng đó thì cho thông tin định lượng trực tiếp.
2. Bảng chọn phương pháp theo câu hỏi
| Câu hỏi cần trả lời | Phương pháp phù hợp | Ghi chú |
|---|---|---|
| Mối hàn có bị thiếu thiếc không? | X-ray (sàng lọc), cross section (xác nhận) | X-ray chỉ ra nghi vấn, mặt cắt cho kết luận |
| Chiều dày mạ trong lỗ đạt yêu cầu chưa? | Cross section | Chỉ đo được trên mặt cắt |
| Bo mạch có bị tách lớp không? | Siêu âm quét, cross section | Siêu âm quét được cả tấm, mặt cắt xác nhận vị trí |
| Linh kiện có đúng vị trí, đúng hướng không? | AOI | Kiểm tra thị giác là đủ |
| Void trong mối hàn BGA chiếm bao nhiêu phần trăm? | X-ray (đo diện tích), cross section (kiểm tra mặt phẳng) | Hai phương pháp cho hai góc nhìn khác nhau |
| Lớp liên kim dày bao nhiêu micromet? | Cross section (kèm phân tích nâng cao nếu cần) | Không có phương pháp không phá hủy nào thay thế được |
| Lỗi có xuất hiện ở bên trong hay chỉ trên bề mặt? | Kết hợp AOI + X-ray trước, cross section sau | Thứ tự này giúp khoanh vùng trước khi cắt |
3. Khi nào buộc phải phá hủy mẫu?
Có bốn nhóm trường hợp mà các phương pháp không phá hủy không thể thay thế:
- Cần con số về chiều dày: lớp mạ, lớp phủ, lớp liên kim, lớp điện môi. Không có phương pháp không phá hủy nào đo được các lớp này ở quy mô hiển vi với độ chính xác tương đương.
- Cần xác nhận tình trạng liên kết: mối hàn đã hình thành liên kết kim loại hay chỉ tiếp xúc cơ học. Đây là khác biệt mà X-ray không phân biệt được.
- Cần kết luận pháp lý hoặc tranh chấp chất lượng: ảnh mặt cắt có thang đo là bằng chứng định lượng, mạnh hơn ảnh X-ray khi phải giải thích với bên thứ ba.
- Cần phân tích nguyên nhân gốc: khi phải trả lời “vì sao”, không chỉ “có hay không”.
Ngược lại, có ba việc mà cross section không nên làm: kiểm tra 100% sản phẩm, sàng lọc nhanh cả lô, và thay thế cho AOI hay X-ray ở khâu kiểm tra thường ngày.
4. Bốn sai lầm khi chọn phương pháp
| Sai lầm | Hậu quả | Cách tránh |
|---|---|---|
| Dùng X-ray để kết luận về chiều dày mạ | Kết luận sai vì X-ray chỉ cho tương phản mật độ | Đặt câu hỏi đo lường trước, chọn phương pháp sau |
| Cắt mẫu trước khi sàng lọc bằng X-ray | Tốn mẫu và chi phí, có thể cắt nhầm vị trí | Sàng lọc không phá hủy trước, khoanh vùng sau |
| Kết luận “không có lỗi” từ một mặt cắt | Bỏ qua khuyết tật nằm ngoài mặt phẳng cắt | Ghi rõ giới hạn và tăng số mẫu khi rủi ro cao |
| Dùng siêu âm cho mẫu không phù hợp | Nhiễu kết quả do hình học hoặc vật liệu | Kiểm tra khả năng áp dụng trước khi gửi mẫu |
5. Thứ tự hợp lý: sàng lọc trước, phá hủy sau
- Kiểm tra thị giác và AOI: loại bỏ các lỗi bề mặt rõ ràng, không tốn mẫu.
- X-ray: khoanh vùng nghi vấn — vị trí nào, loại mối hàn nào, mức độ nào.
- Siêu âm quét (nếu liên quan tách lớp): xác định phạm vi khuyết tật trong khối vật liệu.
- Cross section tại đúng vị trí đã khoanh vùng: lấy con số và kết luận cuối cùng.
- Phân tích nâng cao nếu cần: phân tích thành phần và cấu trúc lớp liên kim.
Thứ tự này giúp mỗi mẫu bị phá hủy đều trả lời đúng câu hỏi, thay vì cắt tràn lan rồi mới phát hiện không đúng chỗ.
6. Câu hỏi thường gặp
X-ray có thay được cross section không?
Không, ở nhóm câu hỏi về kích thước và liên kết kim loại. X-ray mạnh ở việc phát hiện và khoanh vùng; cross section mạnh ở việc đo và kết luận cấu trúc.
Siêu âm quét có thay được cross section không?
Không hoàn toàn. Siêu âm quét kiểm tra được cả tấm và phát hiện tách lớp tốt, nhưng không đo được chiều dày lớp mạ hoặc đánh giá hình thái lớp liên kim.
Vì sao không dùng CT 3D cho tất cả?
CT 3D cho hình ảnh ba chiều và không phá hủy, nhưng chi phí và thời gian cao hơn nhiều, đồng thời độ phân giải không phải lúc nào cũng đủ cho lớp liên kim. Với các câu hỏi về chiều dày, mặt cắt vẫn là lựa chọn thực tế hơn.
Có thể kết hợp hai phương pháp trong một báo cáo không?
Nên làm như vậy với các trường hợp quan trọng: ảnh X-ray để chứng minh vị trí khuyết tật, ảnh mặt cắt tại đúng vị trí đó để chứng minh cấu trúc bên trong.
Phương pháp nào nhanh nhất?
AOI nhanh nhất ở khâu sản xuất; X-ray nhanh hơn cross section nhưng chậm hơn AOI. Cross section luôn chậm nhất vì phải qua khâu chuẩn bị mẫu.
7. Kết luận
Cross section, X-ray, AOI và siêu âm quét không cạnh tranh nhau mà chia nhau thị trường câu hỏi. AOI cho biết bề mặt có đúng không. X-ray cho biết bên trong có khuyết tật hay không. Siêu âm cho biết vật liệu có bị tách lớp hay không. Cross section cho biết cấu trúc bên trong đúng đến từng micromet hay không.
Ba việc nên làm: viết câu hỏi cần trả lời trước khi chọn phương pháp; luôn sàng lọc không phá hủy trước khi cắt mẫu; và trong báo cáo, nêu rõ phương pháp nào đã dùng cho kết luận nào.
Nguồn tham khảo
- IPC-TM-650 Phương pháp 2.1.1 — Microsectioning.
- IPC-A-600 và IPC-6012 — Tiêu chí chấp nhận và yêu cầu kỹ thuật bo mạch in.
- IPC-7095 — Thiết kế và lắp ráp BGA, phần đánh giá void.
- IPC-A-610 và J-STD-001 — Tiêu chí chấp nhận mối hàn.
- Tiêu chuẩn về kiểm tra siêu âm quét cho vật liệu và mối liên kết điện tử.
