Trong phần lớn nhà máy, cross section không nằm trong kế hoạch kiểm tra định kỳ. Nó xuất hiện khi đã có sự việc: hàng bị trả về, khách hàng khiếu nại, lô hàng không qua được thử nghiệm độ tin cậy. Việc gọi mặt cắt ở giai đoạn đó vừa đắt, vừa muộn.
Bài viết này liệt kê bảy tình huống mà gần như chắc chắn phải làm cross section, dấu hiệu nhận biết sớm của từng tình huống, và cách chuyển từ chữa cháy sang kiểm soát.
1. Vì sao mặt cắt thường xuất hiện muộn?
Ba lý do phổ biến:
- Là phương pháp phá hủy: phải hy sinh mẫu, nên chỉ được dùng khi đã có lý do chính đáng.
- Không nhìn thấy lợi ích ngay: kết quả của một mẫu đạt không tạo ra giá trị rõ ràng như một lô hàng bị chặn.
- Thiếu câu hỏi cụ thể: gửi mẫu mà không nói rõ cần trả lời điều gì thì phòng thử chỉ có thể trả về ảnh, không trả về kết luận.
Kết quả: khi sự việc xảy ra, thời gian và chi phí tăng lên, đồng thời áp lực từ khách hàng làm giảm khả năng phân tích bình tĩnh.
2. Bảy tình huống buộc phải làm cross section

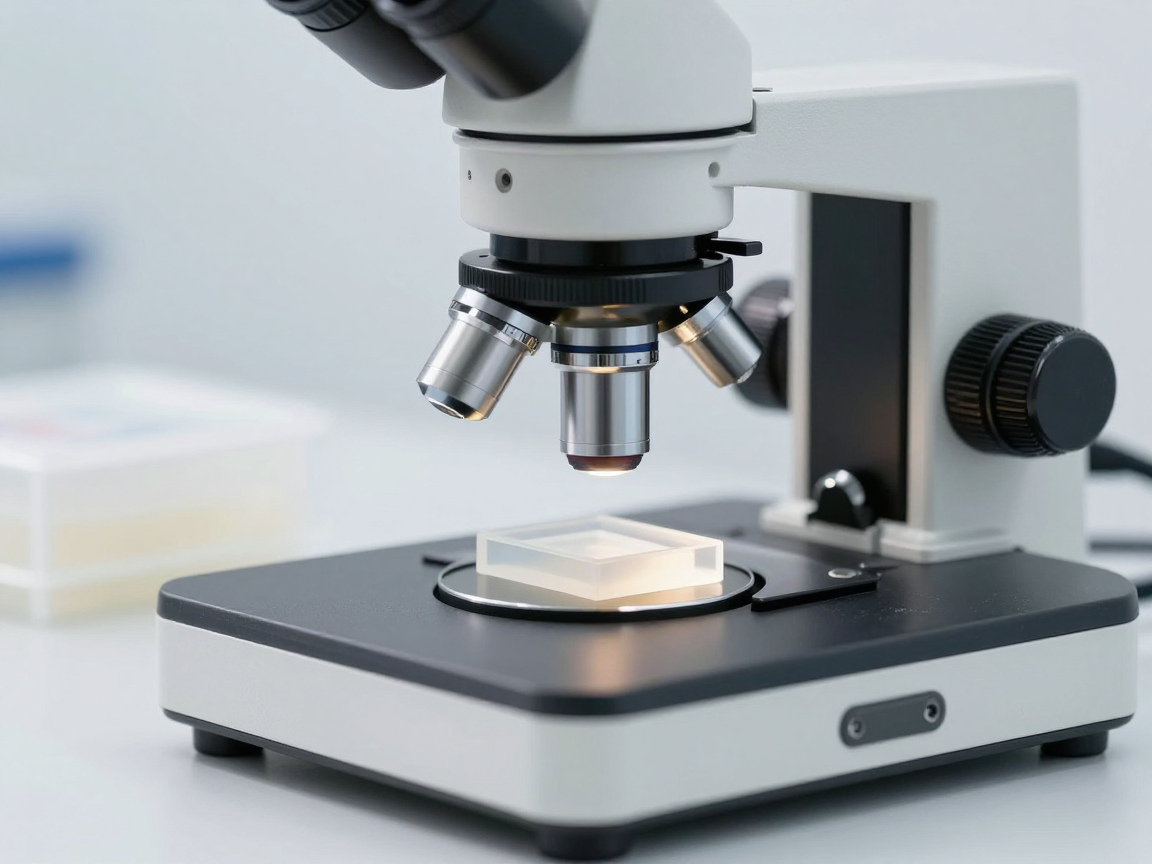

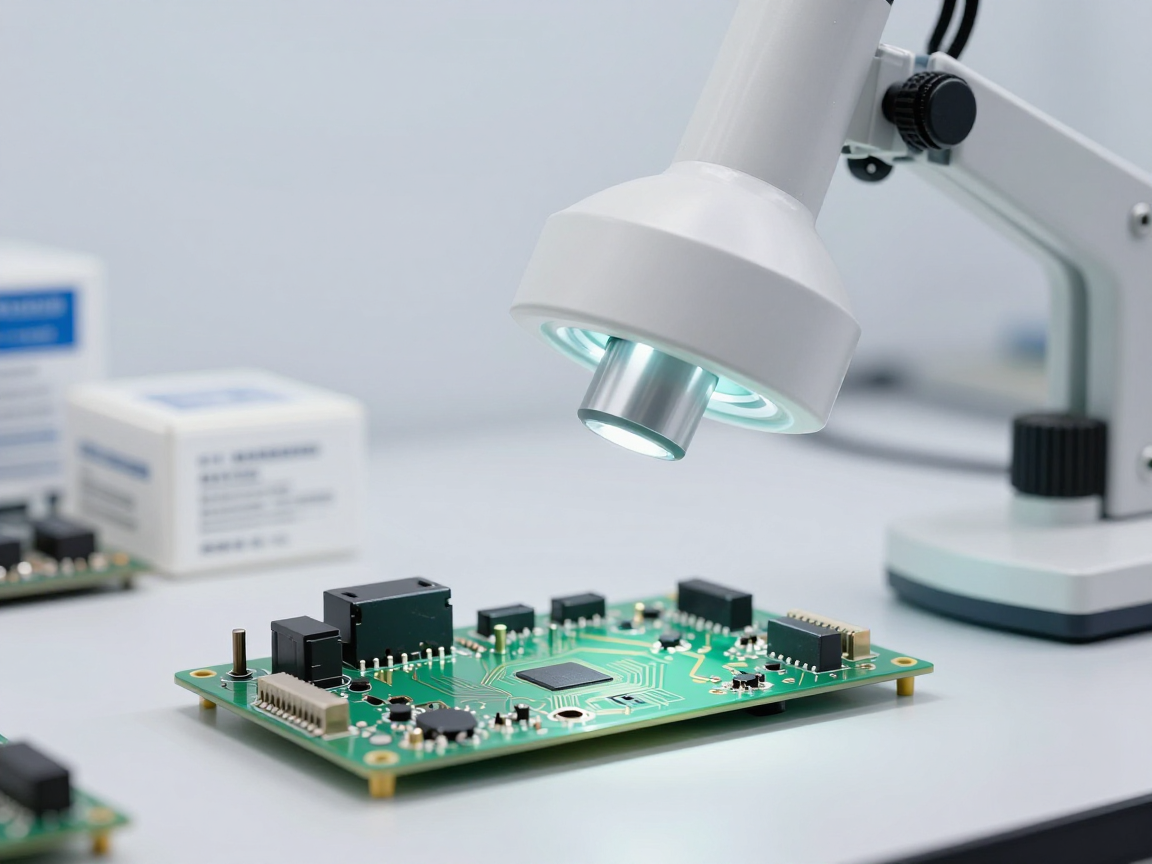

Tình huống 1: Khách hàng khiếu nại mối hàn nứt sau khi lắp ráp
Câu hỏi cần trả lời: vết nứt nằm ở lớp liên kim, trong thân mối hàn, hay tại mặt phân cách giữa chân linh kiện và thiếc?
Cắt ở đâu: cắt dọc qua chính mối hàn bị khiếu nại, kèm một mối hàn lân cận còn nguyên để so sánh.
Kết luận có thể nhận được: phân biệt lỗi do quá trình hàn (nhiệt độ, thời gian giữ nhiệt) với lỗi do ứng suất cơ học sau hàn.

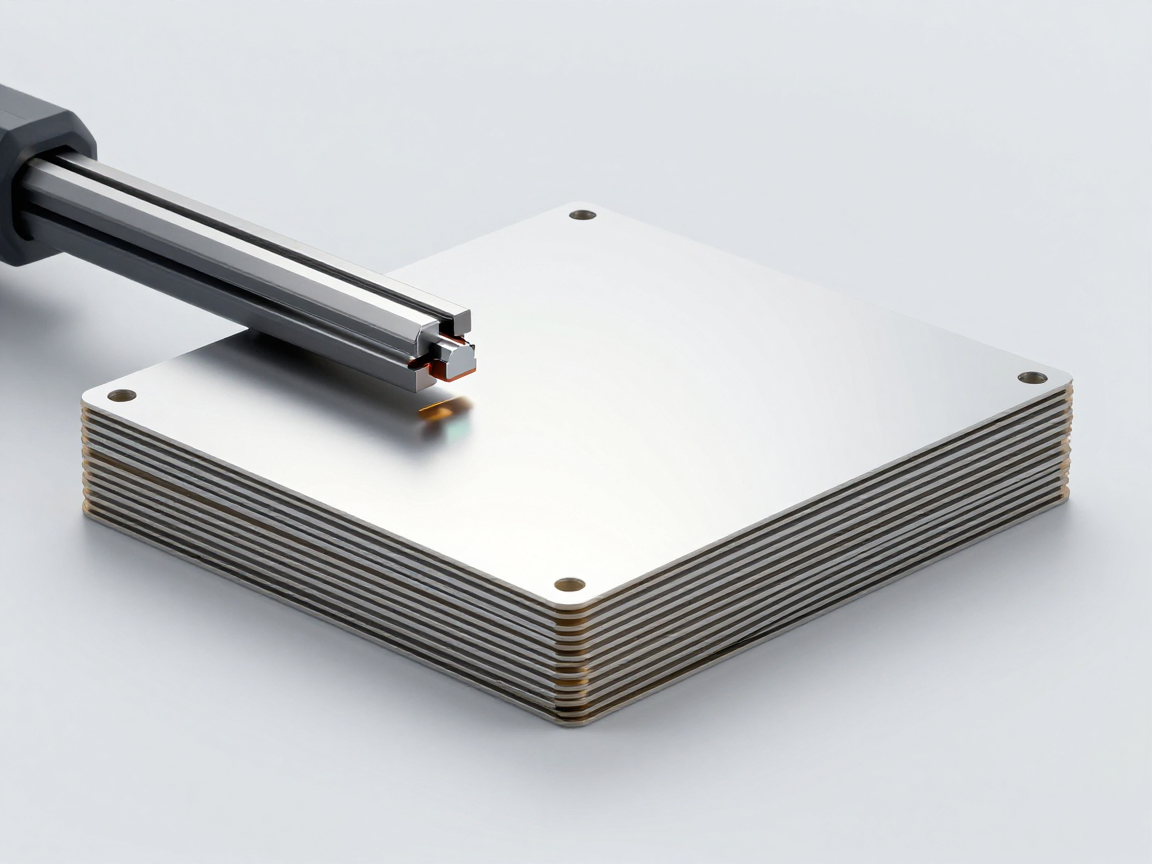

Tình huống 2: Lô bo mạch đầu tiên từ nhà cung cấp mới
Câu hỏi cần trả lời: chiều dày mạ trong lỗ, độ đồng tâm lỗ và chất lượng lớp phủ bề mặt có đúng yêu cầu đặt hàng?
Cắt ở đâu: chọn nhiều lỗ ở các vị trí khác nhau trên panel (gần mép, giữa panel, lỗ nhỏ nhất) thay vì nhiều lỗ cạnh nhau.
Kết luận có thể nhận được: phát hiện sai khác giữa chứng từ nhà cung cấp và sản phẩm thực tế trước khi lắp ráp hàng loạt.
Tình huống 3: Mối hàn nứt sau thử sốc nhiệt hoặc chu trình nhiệt
Câu hỏi cần trả lời: vết nứt hình thành ở đâu và theo cơ chế nào — giòn lớp liên kim, khác biệt hệ số giãn nở, hay lỗi ban đầu đã có từ trước?
Cắt ở đâu: cắt đúng mẫu đã thử, đồng thời cắt một mẫu cùng lô chưa qua thử để so sánh.
Kết luận có thể nhận được: xác định lỗi là do thiết kế, vật liệu hay quá trình hàn.
Tình huống 4: Bo mạch nhiều lớp nghi bị lệch lớp hoặc sai số lớp
Câu hỏi cần trả lời: số lớp thực tế, độ lệch giữa các lớp, chiều dày lớp điện môi có nằm trong dung sai thiết kế?
Cắt ở đâu: cắt ở vùng mép panel và vùng giữa panel để so sánh mức lệch.
Kết luận có thể nhận được: chứng minh bo mạch làm khác thiết kế, làm căn cứ đối chiếu với nhà cung cấp.
Tình huống 5: Điện trở lỗ khoan tăng bất thường
Câu hỏi cần trả lời: thành lỗ mạ mỏng, có vết nứt hoặc tách lớp giữa mạ và thành lỗ?
Cắt ở đâu: cắt đúng lỗ có điện trở tăng, đồng thời cắt lỗ đối chứng.
Kết luận có thể nhận được: xác định lỗi mạ, lỗi khoan hay lỗi do quá trình lắp ráp gây ra.
Tình huống 6: Đầu cosse hoặc mối nối dây bị tuột, điện trở tiếp xúc tăng
Câu hỏi cần trả lời: dây dẫn có được nén đủ chặt trong thân đầu cosse, có tia dây đứt, có khoảng trống bất thường?
Cắt ở đâu: cắt dọc thân đầu cosse, giữ nguyên phần dây đã ép.
Kết luận có thể nhận được: phân biệt lỗi khuôn ép, lỗi kích cỡ đầu cosse với lỗi thao tác của công nhân.
Tình huống 7: Sản phẩm hỏng sau thử ăn mòn hoặc độ ẩm
Câu hỏi cần trả lời: đường ăn mòn bắt đầu từ đâu và lan theo hướng nào trong cấu trúc?
Cắt ở đâu: cắt dọc theo hướng nghi ngờ có đường ăn mòn, thường là vùng gần mép hoặc gần lỗ.
Kết luận có thể nhận được: xác định nguyên nhân là vật liệu, lớp phủ bảo vệ hay điều kiện thử.
3. Bảng tổng hợp: dấu hiệu và vị trí cắt
| Tình huống | Dấu hiệu sớm | Vị trí cắt chính | Chỉ tiêu trọng tâm |
|---|---|---|---|
| Khiếu nại mối hàn nứt | Tỷ lệ lỗi tăng ở một mã hàng | Đúng mối hàn bị lỗi + mối hàn đối chứng | Vị trí và cơ chế nứt |
| Nhà cung cấp bo mạch mới | Chứng từ đầy đủ nhưng thông số thưa | Nhiều vị trí trên panel | Chiều dày mạ, độ đồng tâm |
| Nứt sau sốc nhiệt | Mẫu thử không đạt ở vòng lặp cao | Mẫu đã thử + mẫu đối chứng | Vị trí khởi phát nứt |
| Lệch lớp bo mạch | Trở kháng hoặc dung sai cơ khí lệch | Mép panel và giữa panel | Số lớp, độ lệch lớp |
| Điện trở lỗ tăng | Lỗ có điện trở cao bất thường | Lỗ bị lỗi + lỗ đối chứng | Chiều dày và tính liên tục của mạ |
| Mối nối dây tuột | Điện trở tiếp xúc tăng dần | Thân đầu cosse | Độ nén, khoảng trống |
| Hỏng sau ăn mòn | Xuất hiện sản phẩm ăn mòn ở vùng mép | Dọc theo hướng nghi có đường ăn mòn | Vị trí khởi phát ăn mòn |
4. Bốn dấu hiệu nên cắt trước khi có sự cố
- Đổi nguồn cung: nhà cung cấp bo mạch, vật liệu hàn, lớp phủ hoặc nhà gia công mới.
- Đổi quy trình: đổi profile nhiệt, đổi thiết bị hàn, đổi tốc độ dây chuyền.
- Thay đổi thiết kế: thay đổi đường kính lỗ, số lớp, độ dày bo mạch, kích thước pad.
- Chỉ số quá trình trôi: tỷ lệ lỗi tăng nhẹ nhưng đều đặn qua nhiều lô, dù chưa vượt ngưỡng cảnh báo.
5. Từ xử lý sự cố sang kiểm soát định kỳ
| Thời điểm | Phạm vi | Mục đích |
|---|---|---|
| Lô đầu của nhà cung cấp mới | Nhiều vị trí trên panel | Xác nhận năng lực thực tế của nhà cung cấp |
| Khi đổi vật liệu, quy trình, thiết kế | Theo hạng mục thay đổi | Xác nhận thay đổi không gây lỗi cấu trúc |
| Định kỳ theo kế hoạch | Tối thiểu một panel đại diện | Theo dõi xu hướng ổn định hay trôi |
| Khi có sự cố | Đúng vị trí và đúng đối tượng liên quan | Phân tích nguyên nhân gốc |
Chi phí của chương trình định kỳ thường thấp hơn nhiều so với chi phí một lần thu hồi hàng, vì bản chất của nó là phát hiện sớm xu hướng trôi.
6. Câu hỏi thường gặp
Nhà máy nhỏ có cần chương trình cross section không?
Không cần đầu tư thiết bị. Có thể thuê ngoài theo lô đầu và theo lịch định kỳ 3–6 tháng, kèm quy định rõ tiêu chí chấp nhận.
Nếu chỉ có ngân sách cho một lần cắt, nên chọn thời điểm nào?
Chọn lô đầu của nhà cung cấp bo mạch mới hoặc khi có thay đổi lớn về vật liệu và quy trình, vì đây là những thời điểm rủi ro cao nhất.
Cross section có giúp giảm khiếu nại khách hàng không?
Có, theo hai cách: phát hiện sớm vấn đề trước khi giao hàng, và có bằng chứng định lượng khi cần trao đổi kỹ thuật với khách hàng.
Có nên gộp cross section vào báo cáo chất lượng định kỳ?
Nên. Đưa kết quả mặt cắt vào cùng bộ báo cáo với các chỉ tiêu khác giúp nhìn được tương quan giữa cấu trúc và hiệu năng.
Cần chuẩn bị gì trước khi gửi mẫu?
Xác định câu hỏi cần trả lời, khoanh vùng vị trí cắt, đánh dấu hướng cắt trên mẫu và gửi kèm thông tin về lô, quy trình và bất thường đã quan sát.
7. Kết luận
Bảy tình huống trên đều có một điểm chung: chúng liên quan đến kích thước bên trong hoặc chất lượng liên kết giữa các lớp vật liệu — nhóm câu hỏi mà chỉ cross section trả lời được.
Ba việc nên làm: lập danh sách các thời điểm bắt buộc cắt mẫu (lô đầu, đổi cung ứng, đổi quy trình); theo dõi các dấu hiệu sớm để cắt trước khi sự việc bùng phát; và luôn gửi mẫu kèm câu hỏi cụ thể thay vì chỉ yêu cầu “kiểm tra giúp”.
Nguồn tham khảo
- IPC-TM-650 Phương pháp 2.1.1 — Microsectioning.
- IPC-A-600 — Tiêu chí chấp nhận của bo mạch in.
- IPC-6012 — Yêu cầu kỹ thuật và tính năng cho bo mạch in cứng.
- IPC-A-610 và J-STD-001 — Tiêu chí chấp nhận và yêu cầu vật liệu hàn.
- IPC-7095 — Thiết kế và lắp ráp BGA.
