Cross section về bản chất kỹ thuật là giống nhau ở mọi ngành. Nhưng khi sản phẩm đi vào ô tô hoặc thiết bị y tế, yêu cầu xung quanh phép thử đó thay đổi đáng kể: tần suất, hồ sơ, truy xuất và cách xử lý khi có thay đổi.
Bài viết này so sánh yêu cầu giữa hai ngành và những điểm doanh nghiệp cần chuẩn bị trước khi tham gia chuỗi cung ứng của họ.
1. Vì sao hai ngành này khắt khe hơn?
- Hậu quả khi lỗi: sản phẩm lỗi có thể gây hại cho người dùng, không chỉ gây mất doanh thu.
- Vòng đời dài: sản phẩm phải hoạt động ổn định trong nhiều năm, kể cả ở điều kiện khắc nghiệt.
- Yêu cầu truy xuất: mọi lô vật tư và mọi thay đổi quy trình đều phải truy được.
- Kiểm soát thay đổi nghiêm ngặt: thay đổi nhỏ cũng cần đánh giá lại và có thể cần phê duyệt của khách hàng.
- Hồ sơ chất lượng có thể bị kiểm tra: kết quả phải kiểm chứng được, không chỉ đạt tại thời điểm kiểm tra.
2. So sánh yêu cầu giữa hai ngành
| Khía cạnh | Ngành ô tô | Thiết bị y tế |
|---|---|---|
| Trọng tâm chính | Độ tin cậy trong điều kiện rung, nhiệt độ và ẩm thay đổi liên tục | An toàn cho người dùng và độ ổn định của chức năng đo lường hoặc điều trị |
| Yêu cầu hệ thống chất lượng | Thường gắn với hệ thống quản lý chất lượng ngành ô tô và yêu cầu của khách hàng | Thường gắn với hệ thống quản lý chất lượng thiết bị y tế và yêu cầu phê duyệt sản phẩm |
| Kiểm soát thay đổi | Có quy trình phê duyệt thay đổi chặt, gắn với hồ sơ chứng minh năng lực quá trình | Có quy trình xác nhận lại khi thay đổi vật liệu, quy trình hoặc nhà cung cấp |
| Hồ sơ phép thử | Cần lưu theo lô và theo chương trình kiểm soát đã thống nhất | Cần lưu theo hồ sơ sản phẩm và có thể phục vụ thanh tra |
| Thử nghiệm môi trường | Chu kỳ nhiệt, rung, ẩm, ăn mòn | Chu kỳ nhiệt, ẩm, thử an toàn điện và độ ổn định sinh học khi liên quan |
Điểm chung: cả hai ngành đều yêu cầu kết quả phép thử phải gắn với hồ sơ và phải kiểm chứng được. Một ảnh mặt cắt không có thông tin về mẫu, phương pháp và mức áp dụng sẽ không đủ giá trị trong hồ sơ.
3. Ảnh hưởng tới cách làm cross section
| Khía cạnh | Sản phẩm tiêu dùng thông thường | Ô tô hoặc y tế |
|---|---|---|
| Tần suất kiểm tra | Theo lô đầu và khi có vấn đề | Theo kế hoạch định kỳ đã thống nhất, kèm cả khi có thay đổi |
| Lưu mẫu | Thường không lưu | Nên lưu mẫu và hồ sơ theo thời hạn đã cam kết |
| Mẫu đối chứng | Khuyến khích | Thường là yêu cầu bắt buộc |
| Diễn giải kết quả | Có thể linh hoạt theo kinh nghiệm | Cần gắn với tiêu chí và mức áp dụng đã được phê duyệt |

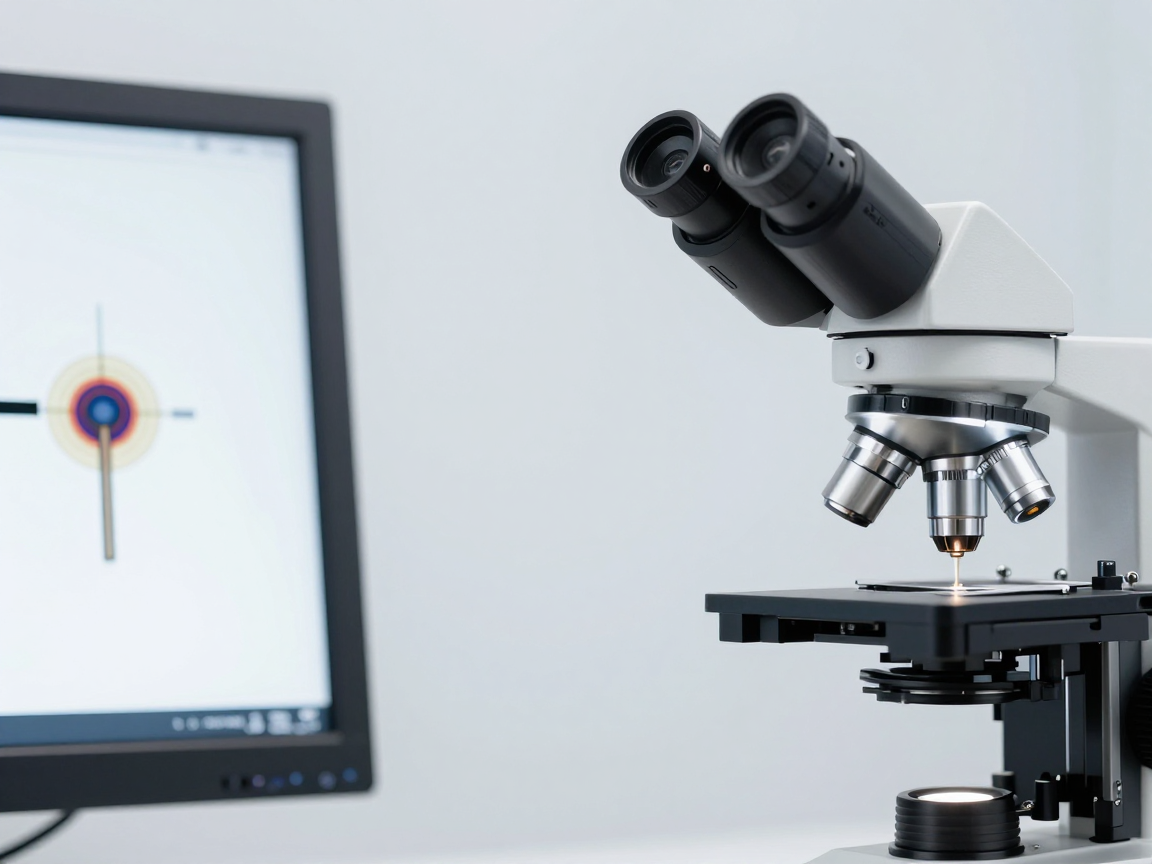

| Hồ sơ ảnh | Ảnh kèm mô tả | Ảnh có thang đo, ghi rõ độ phóng đại, vị trí và hướng cắt |
4. Thay đổi nào cần đánh giá lại?
Đây là câu hỏi doanh nghiệp hay bỏ sót và cũng là nguồn gốc của nhiều khiếu nại. Nhóm thay đổi thường cần đánh giá lại:
- Thay đổi vật liệu: kem hàn, trợ dung, lớp phủ, vật liệu bo mạch.
- Thay đổi nhà cung cấp: bo mạch, linh kiện, vật tư hàn.
- Thay đổi thiết bị hoặc thông số quá trình: profile nhiệt, tốc độ, lực ép.
- Thay đổi thiết kế pad hoặc stencil: ảnh hưởng trực tiếp tới lượng thiếc và hình dạng mối hàn.
- Thay đổi địa điểm sản xuất hoặc chuyển dây chuyền.
Với mỗi thay đổi, cần xác định lại xem kết quả cross section có còn hiệu lực hay không. Trong nhiều trường hợp, việc cắt kiểm tra lại là điều kiện để chứng minh quá trình mới vẫn đáp ứng yêu cầu.
5. Yêu cầu về hồ sơ
- Thông tin mẫu: mã sản phẩm, số lô, ngày sản xuất, vị trí lấy mẫu.
- Thông tin phép thử: vị trí và hướng cắt, phương pháp chuẩn bị mẫu, độ phóng đại.
- Kết quả: ảnh có thang đo, kết quả đo, kết luận cho từng chỉ tiêu.
- Tiêu chí áp dụng: tiêu chuẩn, cấp chất lượng, ngưỡng đã thống nhất.
- Thông tin thiết bị: tình trạng hiệu chuẩn của thiết bị đo và kính hiển vi.
- Người thực hiện và người phê duyệt.
6. Nên chuẩn bị gì trước khi tham gia chuỗi cung ứng?
- Xây dựng quy trình nội bộ dựa trên phương pháp thử được chuẩn hoá, không làm theo kinh nghiệm cá nhân.
- Thiết lập mẫu lưu và quy định thời hạn lưu theo cam kết với khách hàng.
- Xây dựng biểu mẫu báo cáo có đủ trường thông tin theo yêu cầu hồ sơ.
- Duy trì hiệu chuẩn thiết bị và lưu chứng từ.
- Đào tạo người đọc ảnh để phân biệt khuyết tật thật với dấu vết do chuẩn bị mẫu.
- Thống nhất với khách hàng về tiêu chí, cấp chất lượng và ngưỡng trước khi sản xuất.
7. Câu hỏi thường gặp
Có bắt buộc làm cross section định kỳ không?
Thường được quy định trong chương trình kiểm soát chất lượng đã thống nhất với khách hàng. Với sản phẩm quan trọng, kiểm tra định kỳ là cách chứng minh quá trình còn trong tầm kiểm soát.
Kết quả cũ còn dùng được sau khi thay đổi vật tư không?
Không. Thay đổi vật tư là một trong những nguyên nhân phổ biến nhất làm thay đổi đặc tính mối hàn, nên cần đánh giá lại.
Có cần lưu mẫu sau khi cắt không?
Nên lưu, ít nhất là mẫu đúc đã cắt. Mẫu lưu giúp trả lời các câu hỏi phát sinh sau này mà không phải sản xuất lại.
Nhà máy nhỏ có thể đáp ứng yêu cầu hồ sơ không?
Có, nếu xây dựng quy trình và biểu mẫu phù hợp. Phần lớn yêu cầu nằm ở tính nhất quán và khả năng kiểm chứng, không nằm ở quy mô thiết bị.
Nên bắt đầu từ đâu?
Từ việc chuẩn hoá quy trình chuẩn bị mẫu và xây dựng biểu mẫu báo cáo. Đây là hai yếu tố ảnh hưởng nhiều nhất tới khả năng đáp ứng yêu cầu hồ sơ của cả hai ngành.
8. Kết luận
Yêu cầu kỹ thuật của cross section không thay đổi giữa các ngành. Điều thay đổi là mức độ nghiêm ngặt về tần suất, hồ sơ, truy xuất và kiểm soát thay đổi. Với sản phẩm ô tô và thiết bị y tế, kết quả phép thử phải kiểm chứng được, không chỉ đúng.
Bốn việc nên làm: chuẩn hoá quy trình chuẩn bị mẫu; xây dựng biểu mẫu báo cáo đủ trường thông tin; duy trì mẫu lưu và hồ sơ hiệu chuẩn; và xác định rõ nhóm thay đổi nào cần đánh giá lại để không bỏ sót.
Nguồn tham khảo
- IPC-TM-650 Phương pháp 2.1.1 — Microsectioning.
- IPC-A-610 — Tiêu chí chấp nhận của lắp ráp điện tử.
- J-STD-001 — Yêu cầu đối với mối hàn điện và lắp ráp điện tử.
- IPC-6012 — Yêu cầu kỹ thuật cho bo mạch in cứng.
