Trong công nghiệp ô tô và điện tử, có những lô linh kiện bị trả về không phải vì sai kích thước hay sai vật liệu, mà vì một hạt bẩn nhỏ hơn sợi tóc nằm đúng chỗ nhạy cảm. Để kiểm soát rủi ro đó, ngành ô tô Đức xây dựng bộ tài liệu VDA 19 — độ sạch kỹ thuật (technical cleanliness): cách xác định, đo và nghiệm thu mức nhiễm bẩn dạng hạt trên chi tiết “có ảnh hưởng chức năng”.
Hiện nay bộ tài liệu này gồm VDA 19.1 (kiểm tra – phân tích) và VDA 19.2 (lắp ráp), đi song song với tiêu chuẩn quốc tế ISO 16232. Riêng VDA 19.1 đã qua nhiều lần sửa đổi, mới nhất là bản sửa đổi lần 3, tháng 2/2026 — bản đang có hiệu lực.
1. Độ sạch kỹ thuật là gì?
Độ sạch kỹ thuật là mức nhiễm bẩn dạng hạt của một chi tiết hoặc hệ thống đủ nhỏ để không gây suy giảm chức năng trong ngắn hạn lẫn dài hạn. “Sạch” ở đây không phải sạch tuyệt đối — không chi tiết nào sạch tuyệt đối — mà là sạch đến mức hạt còn lại không gây hại cho đúng chức năng của chi tiết đó. Phần nhiễm bẩn không tránh khỏi này thường gọi là hạt bẩn dư (Restschmutz).
Vấn đề chỉ nổi lên khi dung sai chức năng co lại: khe hở van nhỏ hơn, mối nối điện gần nhau hơn, điện áp cao hơn. Một hạt kim loại vài chục micromet giữa hai tiếp điểm có thể gây ngắn mạch; hạt cứng trong đường dầu làm mài mòn bơm.
2. VDA 19 là gì và ai làm ra nó?
VDA là Hiệp hội Công nghiệp Ô tô Đức. Các tài liệu kỹ thuật của VDA do VDA QMC (Quality Management Center) biên soạn và phát hành — cùng hệ thống với những ấn phẩm quen thuộc như VDA 6.3 hay FMEA AIAG & VDA.
Bộ VDA 19 có nguồn gốc từ hư hỏng thực tế: từ đầu thập niên 1990, hệ chống bó cứng phanh (ABS) và hệ phun dầu diesel trực tiếp tỏ ra rất nhạy với hạt bẩn dư, khiến các nhà sản xuất yêu cầu chuẩn hoá cách đặt định mức sạch. Liên minh doanh nghiệp TecSa được lập năm 2001 do Viện Fraunhofer IPA (Stuttgart) chủ trì.
- VDA 19, bản 1 (2004): xác lập phương pháp chiết tách, phương pháp phân tích và cách lập hồ sơ kết quả.
- VDA 19 phần 2 – VDA 19.2 (bản 1, 2010): chuyển trọng tâm sang môi trường lắp ráp: nhà xưởng, logistics, con người và thiết bị lắp ráp.
- VDA 19.1 (bản sửa đổi, tháng 5/2015): tách rõ phần kiểm tra – phân tích khỏi VDA 19.2 (lắp ráp).
- VDA 19.1 (bản sửa đổi lần 3, tháng 2/2026): bản hiện hành, rà soát toàn bộ từ tháng 2/2023 đến tháng 5/2025.
3. VDA 19.1 và VDA 19.2 khác nhau thế nào?
Hai tài liệu bổ sung cho nhau, giải quyết hai nửa của cùng một vấn đề:
| Nội dung | VDA 19.1 | VDA 19.2 |
| Trọng tâm | Kiểm tra, phân tích mẫu chi tiết trong phòng thí nghiệm | Sản xuất sạch, lắp ráp sạch, kiểm soát môi trường |
| Câu hỏi trả lời | “Chi tiết có bao nhiêu hạt, loại gì, kích thước nào?” | “Làm sao để hạt không lọt vào và không sinh ra trong dây chuyền?” |
| Kết quả | Định mức sạch và báo cáo kết quả đo | Vùng sạch theo cấp, biện pháp phòng ngừa theo công đoạn |
VDA 19.2 chia vùng sạch theo cấp: vùng không kiểm soát (SaS0), vùng sạch (SaS1), phòng sạch vừa (SaS2) và phòng sạch (SaS3) — cấp phòng sạch tham chiếu bộ tiêu chuẩn ISO 14644. Đây là căn cứ để thiết kế nhà xưởng theo yêu cầu độ sạch của sản phẩm.
4. VDA 19.1 và ISO 16232:2018 — quan hệ thế nào?
ISO 16232 ra đời năm 2007 là bản quốc tế tương ứng của VDA 19, và nhờ sự tham gia của tiểu ban gương phía Đức mà hai bộ tài liệu được xây dựng để tương thích với nhau. Bản ISO 16232:2018 gộp nội dung thành một tài liệu: “Road vehicles — Cleanliness of components and systems”.
Phạm vi của ISO 16232:2018 cũng chính là phạm vi công việc thực tế:
- Quy định yêu cầu áp dụng và lập hồ sơ phương pháp xác định nhiễm bẩn dạng hạt trên linh kiện, hệ thống có ảnh hưởng chức năng của xe đường bộ.
- Dùng cho: kiểm tra ban đầu, kiểm tra hàng đến – hàng giao đi, kiểm soát chất lượng và giám sát quá trình liên quan độ sạch (làm sạch, xử lý bề mặt, lắp ráp).
- Không áp dụng cho: nhiễm bẩn dạng màng như dầu, mỡ; phương pháp không định lượng được (nhìn bằng mắt, lau bằng khăn); đặc trưng chất lỏng vận hành.
- Không đặt giá trị giới hạn cho một linh kiện hay hệ thống cụ thể. Mức sạch cần thiết phụ thuộc vào chính chi tiết, hệ thống chứa nó, điều kiện sử dụng và khả năng công nghệ; tài liệu có phụ lục hướng dẫn suy ra giới hạn.
Trên thực tế, yêu cầu thường được ghi thẳng trong bản vẽ hoặc tiêu chuẩn nội bộ của khách hàng (nhiều hãng ô tô và Tier 1 có tiêu chuẩn riêng lấy VDA 19.1/ISO 16232 làm nền). Nếu khách hàng không chỉ định, hai bên nên thống nhất bằng văn bản trước khi thử — tối kỵ là hiểu khác nhau về phương pháp chiết tách, vì phương pháp khác nhau cho ra con số khác nhau trên cùng một chi tiết.
5. VDA 19.1 quy định những gì?
- Định mức sạch (cleanliness specification): mức nhiễm bẩn cho phép, gắn với phương pháp đo cụ thể — không có định mức chung.
- Phương pháp chiết tách (extraction): cách lấy hạt ra khỏi bề mặt chi tiết, bằng chất lỏng hoặc bằng khí.

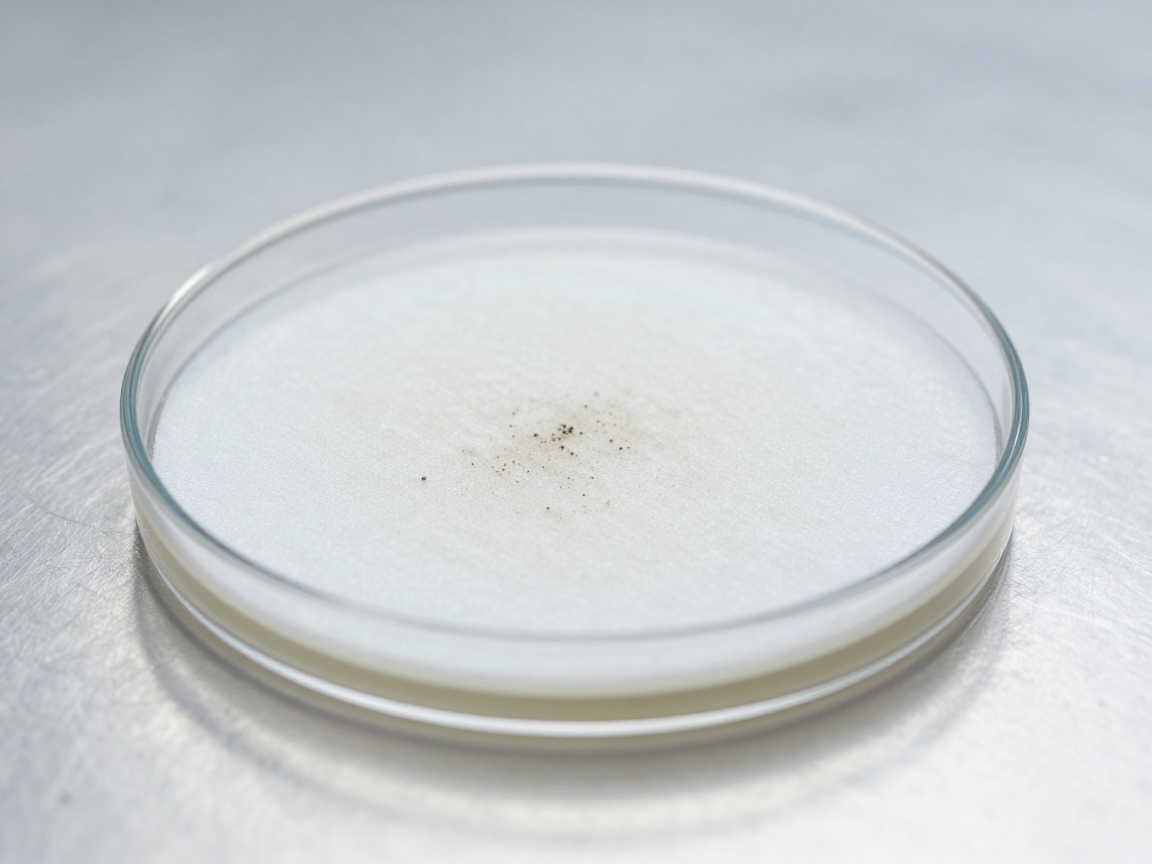

- Lọc màng: thu hạt đã chiết tách lên màng lọc để cân hoặc soi.
- Phân tích: xác định khối lượng hạt, số lượng hạt theo từng lớp kích thước và loại hạt.
- Biểu thị kết quả: cách trình bày thống nhất định mức và kết quả trong chuỗi chất lượng, để “mã sạch” trên bản vẽ so sánh được giữa các nhà cung cấp.
- Điều kiện đảm bảo kết quả: kiểm soát giá trị nền, môi trường phòng thí nghiệm, thiết bị và năng lực nhân sự.
6. Hạt bẩn gây hại gì — vì sao linh kiện điện tử cũng phải quan tâm?
Các nhóm hạt thường được phân biệt: xơ vải, xơ sợi, hạt phi kim, hạt kim loại và hạt mài (corundum, cát, bi thuỷ tinh). Theo cách định nghĩa truyền thống, độ sạch kỹ thuật tập trung vào dải 15–1.000 µm; bản sửa đổi 2026 chú trọng hơn việc mô tả và thử cả hạt nhỏ hơn 50 µm.

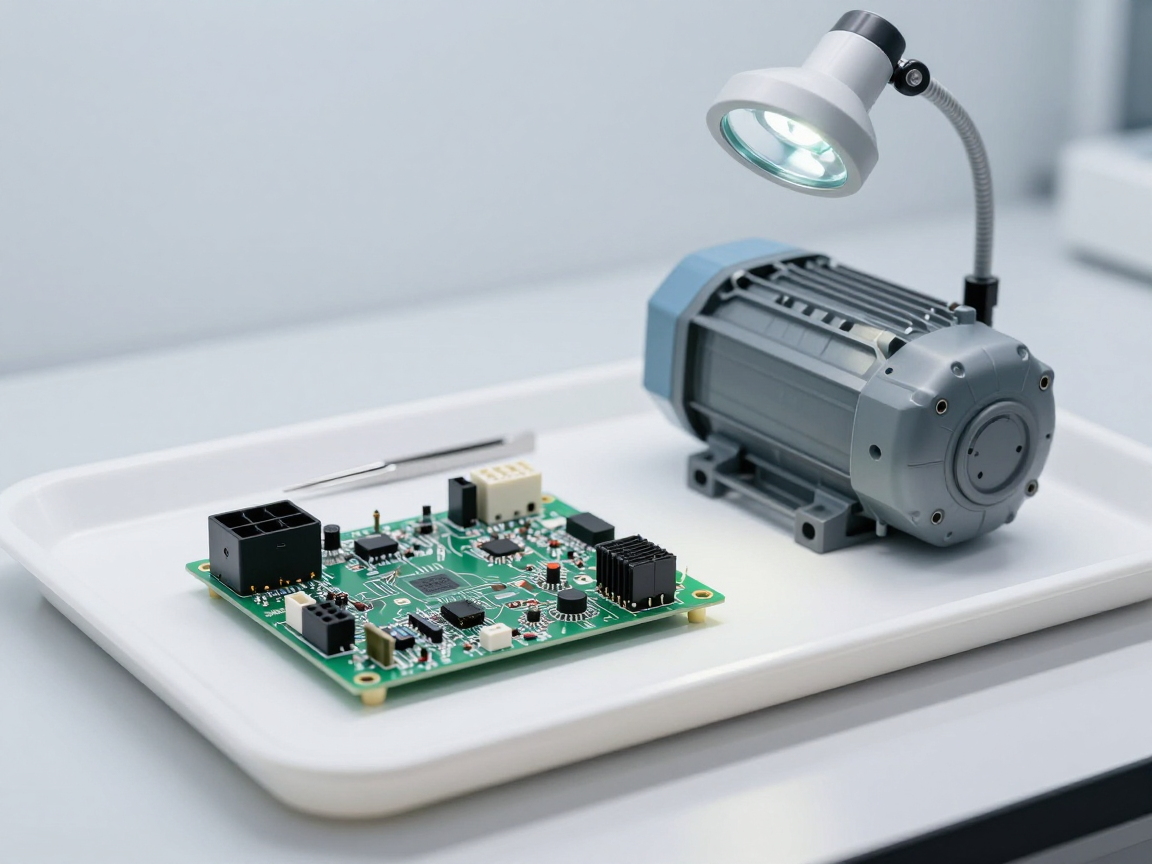

Với linh kiện cơ khí, hạt bẩn gây kẹt, mài mòn, tắc đường dẫn. Với bo mạch và linh kiện điện – điện tử, cơ chế hư hỏng khác hẳn nhưng không kém nghiêm trọng — nên hiệp hội công nghiệp điện – điện tử Đức (ZVEI) có hướng dẫn riêng về độ sạch kỹ thuật trong kỹ thuật điện:
- Hạt kim loại dẫn điện: cầu nối giữa hai điểm khác điện thế → ngắn mạch, phóng điện; theo thời gian hạt bị oxy hoá làm độ dẫn thay đổi.
- Hạt phi kim và xơ sợi: bề mặt tăng phân cực, hút ẩm mạnh hơn; khi có ẩm hoặc ngưng tụ có thể dẫn tới di cư điện hoá (ECM) và dòng rò giữa các chân linh kiện mật độ cao.
- Thiết bị cao áp (xe điện, điện tử công suất): yêu cầu khắt khe hơn hẳn — kích thước hạt dẫn điện phải nhỏ hơn một nửa khoảng cách điện nhỏ nhất của mạch và không được xâm phạm khoảng cách không khí/đường rò an toàn.
7. Bản VDA 19.1 tháng 2/2026 có gì mới?
Theo mô tả ấn phẩm chính thức của VDA QMC, lần sửa đổi này (thực hiện từ tháng 2/2023 đến tháng 5/2025) đặt ra các mục tiêu chính:
- Bổ sung phương pháp chiết tách khô và kỹ thuật phân tích mới — mở rộng khả năng kiểm tra cho chi tiết không thể chiết tách bằng chất lỏng (chi tiết dẫn khí, giắc kết nối).
- Giữ các phân tích chuẩn để kết quả còn so sánh được giữa các phòng thí nghiệm, đồng thời cho phép phép thử chuyên biệt cho từng vấn đề trong một khuôn khổ yêu cầu xác định.
- Mô tả chính xác hơn việc thử hạt nhỏ hơn 50 µm — nhóm hạt trước đây thường nằm ngoài vùng đếm thông thường nhưng rất nguy hiểm với điện tử mật độ cao.
- Phân tích chuẩn SEM/EDX với các lớp vật liệu thống nhất — để việc xác định “hạt này là kim loại, khoáng hay xơ sợi” cho cùng kết luận ở mọi phòng thí nghiệm.
Đáng chú ý là bản mới không chỉ dùng trong phòng thí nghiệm mà còn phù hợp với đảm bảo chất lượng, thiết kế – phát triển và quản lý nhà cung cấp; hướng giám sát độ sạch theo quá trình (thay vì chỉ thử nghiệm cuối cùng) được đẩy lên vai trò trung tâm hơn.
8. Doanh nghiệp nào cần quan tâm?
- Nhà sản xuất linh kiện ô tô: bơm, van, kim phun, hệ phanh, hộp số, ổ bi, cảm biến, mô-đun điện tử — nhóm linh kiện có ảnh hưởng chức năng.
- Nhà lắp ráp và Tier 1: phải nhận sản phẩm sạch từ nhà cung cấp và bảo toàn độ sạch đến điểm lắp.
- Doanh nghiệp điện tử và xe điện: bo mạch mật độ cao, giắc kết nối, điện tử công suất — dễ bị ảnh hưởng bởi hạt dẫn điện và hạt ưa ẩm.
- Doanh nghiệp xuất khẩu sang EU/Đức: yêu cầu thường đến từ tiêu chuẩn nội bộ của khách hàng, lấy VDA 19.1 làm nền.
- Nhà máy đang xử lý sự cố: lỗi lặp lại khó giải thích, hàng bị trả về sau kiểm tra cuối tuyến — phân tích độ sạch và xác định vật liệu hạt là công cụ truy tìm nguồn gốc.
9. Những hiểu nhầm phổ biến
- “Sạch là nhìn không thấy bụi” — mắt chỉ thấy hạt từ khoảng vài chục micromet trở lên, trong khi ngưỡng gây lỗi của điện tử có thể nhỏ hơn nhiều.
- “Cứ đạt ISO 14644 là xong” — cấp phòng sạch chỉ mô tả môi trường, không nói gì về hạt nằm trên chi tiết. Muốn chứng minh chi tiết sạch phải đo chi tiết.
- “Chỉ cần một con số tổng khối lượng” — khối lượng hạt không phân biệt hạt kim loại với xơ vải; nhiều trường hợp phải phân tích loại hạt.
10. Câu hỏi thường gặp
Bản VDA 19.1:2015 còn dùng được không?
Bản tháng 2/2026, sửa đổi lần 3, là bản hiện hành. Tuy nhiên nếu khách hàng vẫn ghi “VDA 19.1 (2015)” trên bản vẽ thì đó là định mức và phương pháp hai bên đã thoả thuận — cần thống nhất lại bằng văn bản trước khi đổi phiên bản.
VDA 19.1 có đặt ngưỡng hạt cho từng loại linh kiện không?
Không. Cả VDA 19.1 và ISO 16232:2018 đều không ấn định giới hạn cho một linh kiện cụ thể. Giới hạn do khách hàng và nhà cung cấp xây dựng dựa trên chức năng, khe hở, điện áp và điều kiện sử dụng.
Doanh nghiệp Việt Nam thường gặp VDA 19.1 trong tình huống nào?
Phổ biến nhất là khi khách hàng nước ngoài đưa yêu cầu kèm bản vẽ, hoặc khi nhà máy phải điều tra lỗi lặp lại; tiếp theo là khi chuẩn bị đánh giá nhà cung cấp và cần chứng minh năng lực kiểm soát hạt.
11. Kết luận
VDA 19 là cách ngành ô tô Đức biến “sạch” từ cảm tính thành chỉ tiêu kỹ thuật đo được. VDA 19.1 lo phần kiểm tra – phân tích, VDA 19.2 lo phần lắp ráp – môi trường, còn ISO 16232:2018 là bản quốc tế tương thích.
Ba điều cần nhớ: định mức sạch gắn với từng chi tiết chứ không có ngưỡng chung; kết quả chỉ có nghĩa khi gắn với phương pháp chiết tách đã thoả thuận; và với điện tử – xe điện, hạt nhỏ hơn 50 µm mới là vùng rủi ro đang được bản sửa đổi tháng 2/2026 chú trọng. Bước tiếp theo là chọn đúng phương pháp — nội dung bài viết kèm theo.
Nguồn tham khảo
- VDA QMC — Volume 19.1: Inspection of Technical Cleanliness. Particulate contamination of functionally relevant automotive components, bản sửa đổi lần 3, tháng 2/2026.
- VDA QMC — Volume 19 Part 2: Technical Cleanliness in Assembly, bản 1, 2010.
- ISO 16232:2018 — Road vehicles — Cleanliness of components and systems (phần phạm vi áp dụng và phụ lục hướng dẫn xây dựng giới hạn).
- ZVEI — hướng dẫn Technische Sauberkeit in der Elektrotechnik (độ sạch kỹ thuật trong kỹ thuật điện).
- Viện Fraunhofer IPA (Stuttgart) — tài liệu chuyên đề về độ sạch kỹ thuật (TecSa).
- CleanControlling GmbH — tài liệu kỹ thuật và bản tin về bản VDA 19.1 năm 2026.
- Wikipedia (tiếng Đức) — bài Technische Sauberkeit (tổng quan có dẫn nguồn).
