CISPR 15 là tiêu chuẩn quy định giới hạn và phương pháp đo nhiễu điện từ cho thiết bị chiếu sáng và thiết bị tương tự. Điểm làm nên tính đặc thù của CISPR 15 là dải tần đo bắt đầu từ 9 kHz — thấp hơn hầu hết tiêu chuẩn EMC khác — cùng các phép thử riêng như suy hao chèn (insertion loss), vì bộ đèn là một hệ thống có dây dài, chấn lưu và driver phân bố trên toàn bộ khối đèn.

1. Phạm vi áp dụng

• Bóng đèn và đèn tự ballast: đèn huỳnh quang, đèn compact, đèn LED, đèn phóng điện cường độ cao (HID), đèn metal halide, đèn natri.
• Bộ đèn (luminaire) và các thiết bị điều khiển đi kèm: ballast điện từ, ballast điện tử, driver LED, bộ đổi nguồn cho đèn.
• Thiết bị chiếu sáng chuyên dụng: đèn đường, đèn pha, đèn trang trí, đèn chiếu sáng công trình, đèn sân khấu và một số loại đèn quảng cáo theo quy định của tiêu chuẩn.
• Thiết bị dùng nguồn lưới và cả một số thiết bị dùng nguồn pin hoặc nguồn DC, tùy cấu hình.
• Loại trừ: màn hình hiển thị và thiết bị đa phương tiện (CISPR 32), thiết bị gia dụng (CISPR 14-1), thiết bị công nghiệp – khoa học – y tế (CISPR 11).

2. Vì sao dải đo bắt đầu từ 9 kHz?

Ballast điện tử và driver LED đóng cắt ở tần số hàng chục kHz (thường 20 – 100 kHz). Nhiễu sinh ra quanh tần số đóng cắt và các hài của nó rơi đúng vào dải dưới 150 kHz, nơi các băng tần phát thanh – hàng hải và một số hệ thống điều khiển trên lưới đang hoạt động. Vì vậy CISPR 15 phải “phủ” từ 9 kHz thay vì bắt đầu ở 150 kHz như các tiêu chuẩn khác.

3. Các phép thử chính

3.1. Nhiễu điện áp tại đầu nối nguồn — 9 kHz đến 30 MHz

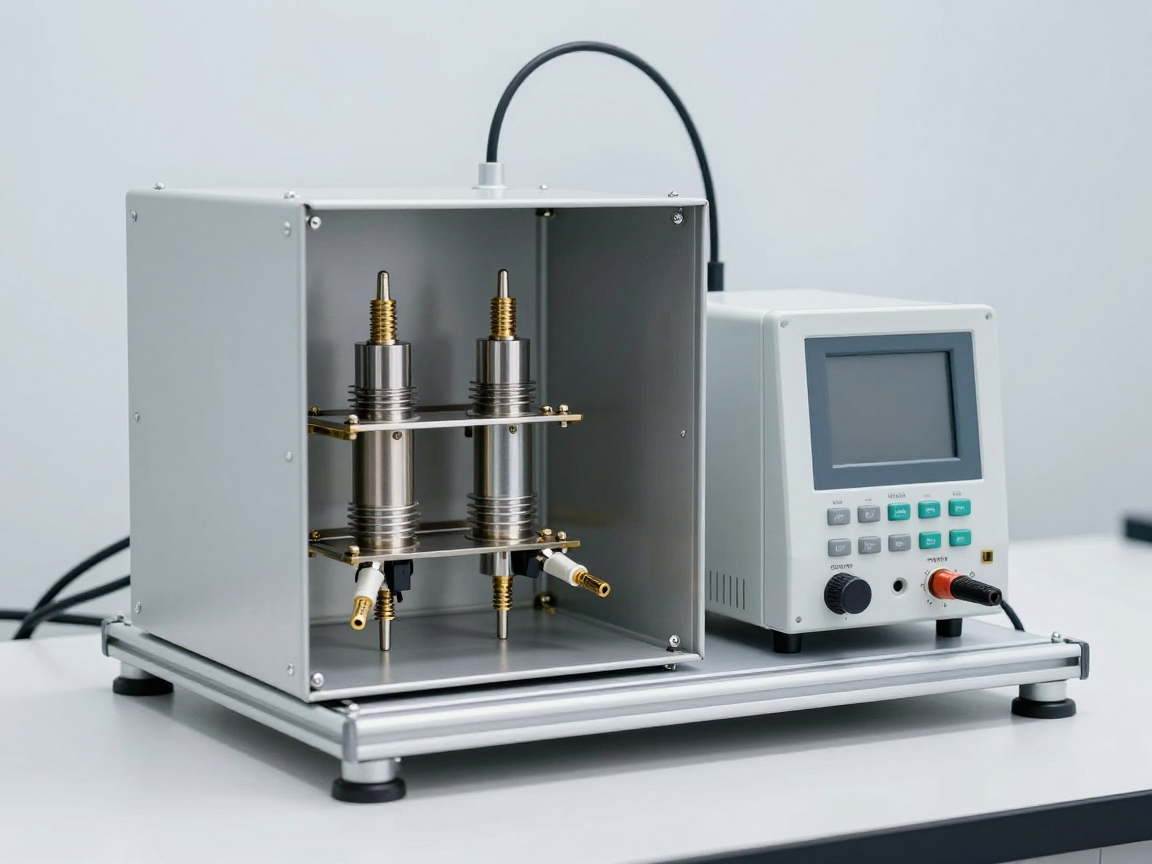

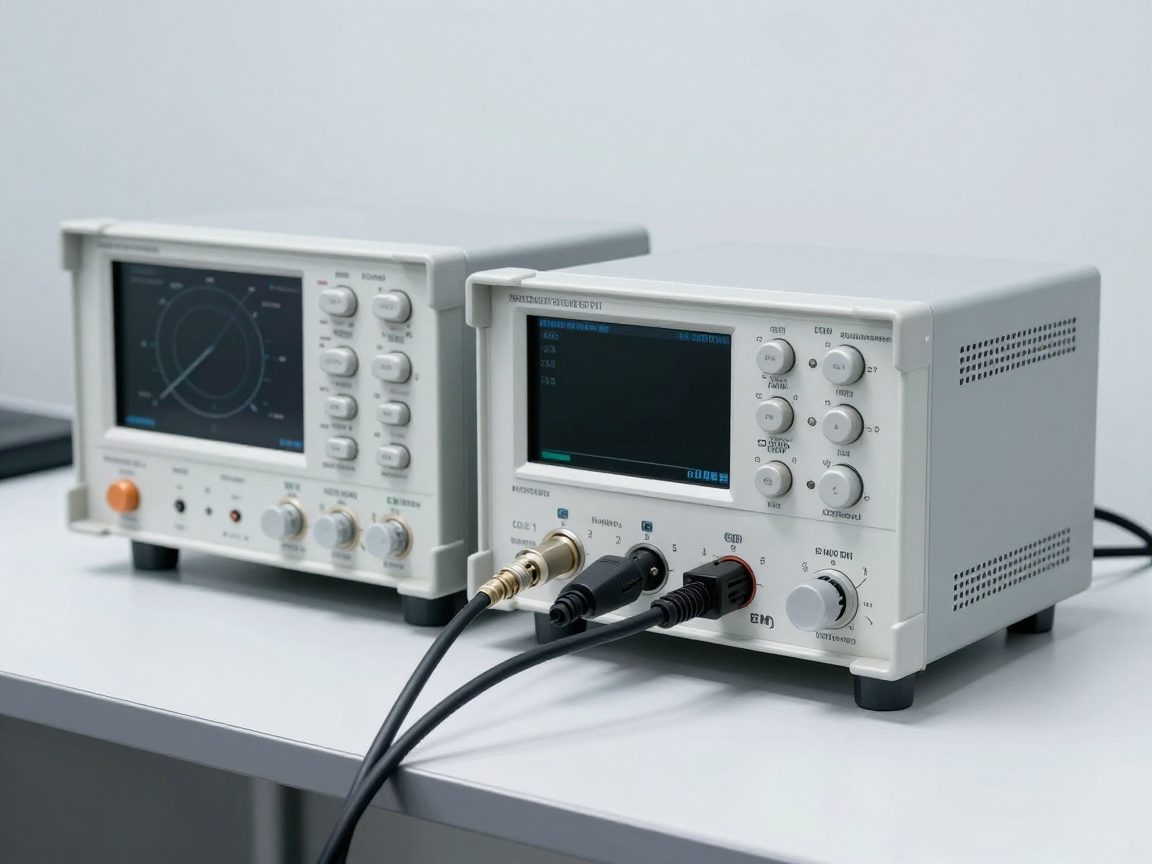

• Dùng mạng ổn định trở kháng nguồn, đánh giá quasi-peak và average.
• Giới hạn có nhiều dải con, ví dụ với đầu nối nguồn: khoảng 110 dBµV trong dải 9 – 50 kHz, giảm dần 90 → 80 dBµV trong dải 50 – 150 kHz, 66 → 56 dBµV trong 150 – 500 kHz, 56 dBµV trong 500 kHz – 5 MHz và 60 dBµV trong 5 – 30 MHz.
• Vì giới hạn dưới 150 kHz khá “thoáng” nhưng nhiễu của driver lại lớn đúng ở đó, phần nhiều lỗi CISPR 15 của đèn LED rơi vào dải 9 – 150 kHz.

3.2. Nhiễu bức xạ

• Dải 30 MHz – 300 MHz, mở rộng tới 1 GHz theo một số quy định; giới hạn điển hình 30 dBµV/m (30 – 230 MHz) và 37 dBµV/m (230 – 300 MHz) khi đo ở 10 m.
• Bộ đèn lớn, đèn đường và đèn có dây dài thường gây nhiễu bức xạ mạnh hơn đèn nhỏ vì cấu trúc dây và khung đèn hoạt động như ăng-ten.
• Với dải dưới 30 MHz, tiêu chuẩn có quy định phép đo từ trường bức xạ bằng ăng-ten khung theo cấu hình riêng.

3.3. Suy hao chèn (insertion loss) — 9 kHz đến 30 MHz

• Là phép thử đặc trưng của CISPR 15, áp dụng cho một số loại bộ đèn có chấn lưu/ballast riêng.
• Phép thử xác định mức suy hao mà bộ đèn tạo ra cho tín hiệu nhiễu — nghĩa là đánh giá khả năng “chặn” nhiễu lan từ đèn ra lưới điện.
• Giá trị suy hao yêu cầu phụ thuộc dải tần và loại đèn, vì vậy phải tra bảng trong tiêu chuẩn.

4. Đèn vừa phải đạt CISPR 15, vừa phải đạt 61000-3-2 Class C

Đây là điểm nhiều doanh nghiệp bỏ sót. Thiết bị chiếu sáng nằm trong hai nhóm yêu cầu khác nhau:

• CISPR 15 — nhiễu tần số cao (9 kHz – 30 MHz và bức xạ trên 30 MHz).
• IEC 61000-3-2 Class C — sóng hài dòng điện ở tần số thấp (bậc 3 = 30·λ % dòng cơ bản, các bậc tiếp theo 10 %, 7 %, 5 %, 3 %…), cùng điều kiện miễn cho một số thiết bị công suất ≤ 25 W theo quy định của tiêu chuẩn.
• Với một số loại đèn, còn phải xét thêm IEC 61000-3-3 nếu công suất và đặc tính tải rơi vào phạm vi áp dụng.

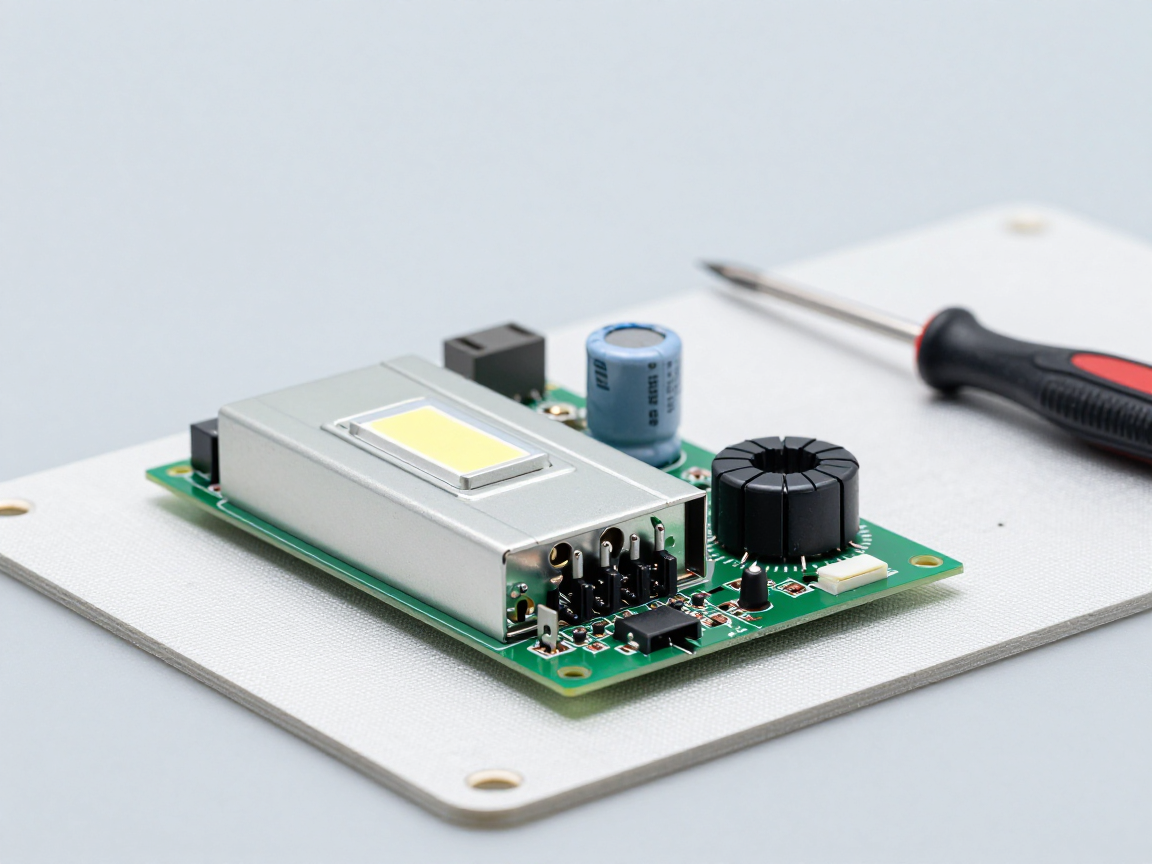

Thực tế phổ biến: đèn LED dùng driver giá rẻ chỉ có chỉnh lưu cầu và tụ lọc — đạt CISPR 15 khá dễ nhưng trượt Class C vì hài bậc 3 quá lớn, và ngược lại, driver có PFC chủ động đạt Class C tốt hơn nhưng lại phát sinh nhiễu tần số cao hơn nếu lọc EMI không được thiết kế đúng.

5. Điều kiện thử và những chỗ dễ sai

• Đèn phải ổn định quang: đo sau khi đèn ổn định (thường 15 – 30 phút), ở nhiệt độ phòng thử quy định. Nhiễu của LED và CFL thay đổi theo nhiệt độ.
• Thiết bị có điều chỉnh độ sáng: phải đo ở nhiều mức dim vì tần số đóng cắt thay đổi theo mức dim, và mức gây nhiễu lớn nhất không phải mức 100 %.
• Bộ đèn và bóng đi kèm: khi bán bộ đèn kèm bóng, phải thử đúng tổ hợp bán ra thị trường.
• Dây và khung đèn: chiều dài, cách bố trí và kích thước bộ đèn ảnh hưởng mạnh tới nhiễu bức xạ — không được thay đổi cấu hình giữa các lần thử.
• Nguồn và cáp đo: mọi dây nguồn phải qua LISN, kể cả dây của bộ dim hoặc bộ điều khiển.

6. Phiên bản và áp dụng tại Việt Nam

• CISPR 15 được cập nhật nhiều lần để theo kịp công nghệ LED; khi lập hồ sơ cần tra bản hiện hành trên IEC Webstore và bản mà quy định thị trường viện dẫn.
• Tại Việt Nam, CISPR 15 được chuyển dịch thành TCVN 7186 và nằm trong nhóm chuẩn mực viện dẫn của QCVN 9:2012/BKHCN cùng Sửa đổi 1:2018 cho thiết bị điện, điện tử gia dụng.
• Với đèn chiếu sáng nhập khẩu, hồ sơ thường gồm: an toàn điện (IEC 60598/TCVN tương ứng), EMC (CISPR 15), hiệu suất năng lượng (theo quy định dán nhãn năng lượng) và hài dòng (61000-3-2).

7. Câu hỏi thường gặp

Đèn LED có phải thử CISPR 15 không?

Có. Đèn LED chiếu sáng và driver LED thuộc phạm vi CISPR 15. Chỉ những sản phẩm LED làm chức năng hiển thị/thông tin mới chuyển sang CISPR 32.

Đèn dưới 25 W có được miễn?

Tiêu chuẩn có quy định miễn cho một số trường hợp công suất thấp, nhưng điều kiện miễn phụ thuộc loại thiết bị và phiên bản tiêu chuẩn; phải kiểm tra nguyên văn trước khi kết luận. Trong nhiều hồ sơ, việc đo vẫn rẻ hơn việc tranh cãi về điều kiện miễn.

Vì sao phải đo từ 9 kHz trong khi thiết bị chỉ đóng cắt ở 50 kHz?

Vì hài của tần số đóng cắt và các hiện tượng quá độ khi khởi động tạo phổ trải xuống dưới tần số cơ bản, ảnh hưởng trực tiếp tới dải tần dùng cho thông tin trên lưới.

8. Kết luận

CISPR 15 là tiêu chuẩn “hẹp nhưng sâu”: phạm vi chỉ là thiết bị chiếu sáng, nhưng yêu cầu trải từ 9 kHz tới 1 GHz với các phép thử riêng như suy hao chèn. Với đèn LED, thành công phụ thuộc gần như hoàn toàn vào chất lượng driver — và driver phải thoả cả nhiễu tần số cao (CISPR 15) lẫn hài dòng (61000-3-2 Class C), hai bài toán kéo về hai hướng khác nhau.

Bài viết liên quan

• Tiêu chuẩn EMC nào áp cho sản phẩm của bạn? Sơ đồ chọn
• IEC 61000-3-2: giới hạn hài dòng điện cho thiết bị ≤ 16 A
• CISPR 14-1: phát xạ cho thiết bị gia dụng và dụng cụ điện
• Phát xạ và miễn nhiễm là gì? Nền tảng EMC

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Giới hạn nêu trên mang tính minh hoạ cho các dải phổ biến; phải tra bảng gốc trong phiên bản CISPR 15 được viện dẫn cho sản phẩm cụ thể. Chính sách bản quyền & Miễn trừ trách nhiệm.

CISPR 14-1 quy định giới hạn và phương pháp đo phát xạ điện từ cho thiết bị gia dụng, dụng cụ điện và thiết bị tương tự — nhóm sản phẩm có động cơ, phần tử gia nhiệt hoặc mạch điều khiển điện tử, dùng nguồn lưới hay nguồn pin. Đây là tiêu chuẩn “cửa vào” của gần như mọi sản phẩm gia dụng xuất khẩu: nồi cơm, máy hút bụi, quạt, khoan, máy trộn, lò vi sóng, thiết bị sưởi.

1. Phạm vi áp dụng

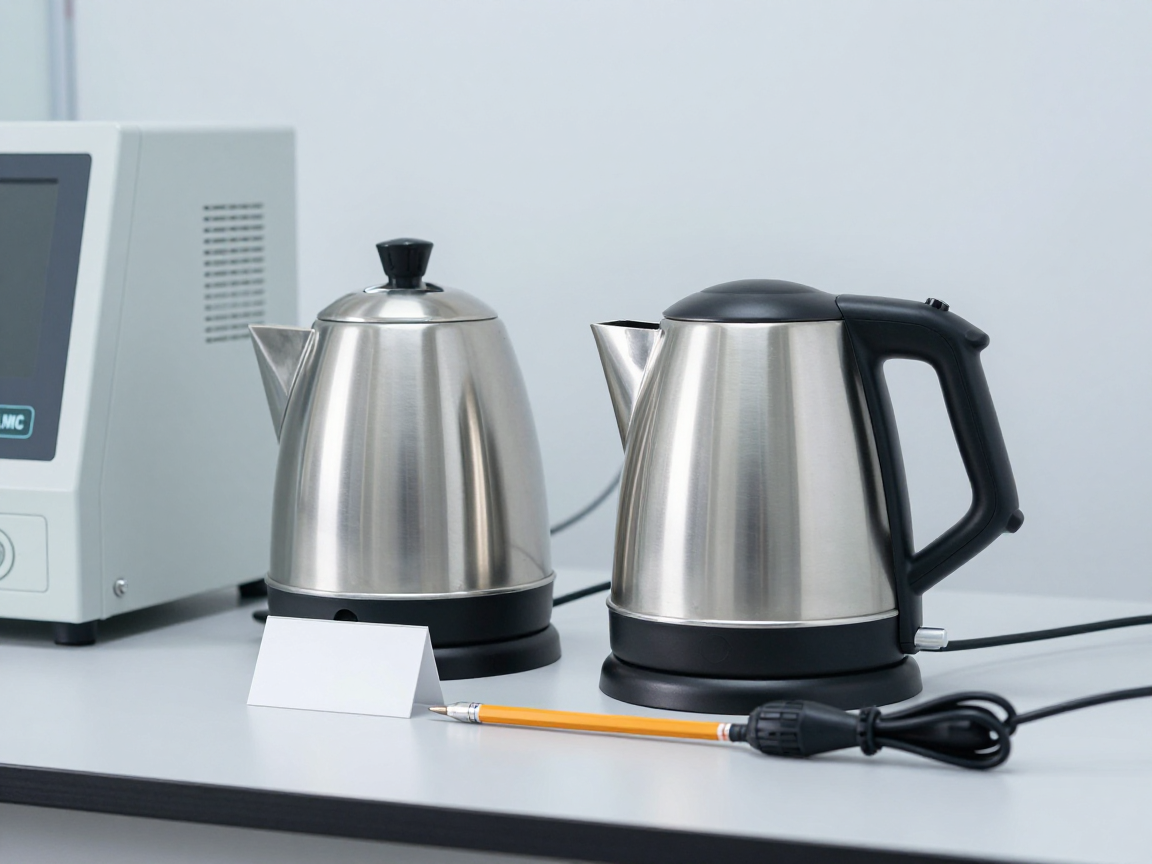

• Thiết bị gia dụng: nồi cơm, ấm đun, lò vi sóng, tủ lạnh, máy giặt, máy hút bụi, quạt, máy trộn, bàn ủi, thiết bị sưởi.
• Dụng cụ điện: khoan, máy mài, máy cưa, máy bắt vít, dụng cụ làm vườn — kể cả loại cầm tay dùng pin.
• Thiết bị tương tự: máy bán hàng tự động, thiết bị điện dùng trong nhà nhưng không thuộc nhóm công nghệ thông tin hay chiếu sáng.
• Thiết bị chạy pin hoặc ắc quy cũng thuộc phạm vi khi có chức năng tương tự thiết bị dùng lưới.
• Loại trừ: thiết bị chiếu sáng (CISPR 15), thiết bị đa phương tiện (CISPR 32), thiết bị công nghiệp – khoa học – y tế (CISPR 11).

2. Bốn nhóm phép thử của CISPR 14-1

2.1. Nhiễu điện áp tại đầu nối nguồn — 150 kHz đến 30 MHz

• Đo bằng mạng ổn định trở kháng nguồn, đánh giá cả quasi-peak và average.
• Giới hạn điển hình cho môi trường dân dụng: 66 → 56 dBµV giảm dần trong dải 150 – 500 kHz, 56 dBµV trong 500 kHz – 5 MHz và 60 dBµV trong 5 – 30 MHz; mức average thấp hơn 10 dB.
• Với dụng cụ điện cầm tay, giới hạn có thể được nới theo quy định riêng cho nhóm này.

2.2. Nhiễu công suất (disturbance power) — 30 MHz đến 300 MHz

• Đây là phép thử đặc trưng của CISPR 14-1 và cũng là điểm khác biệt lớn nhất so với CISPR 32.

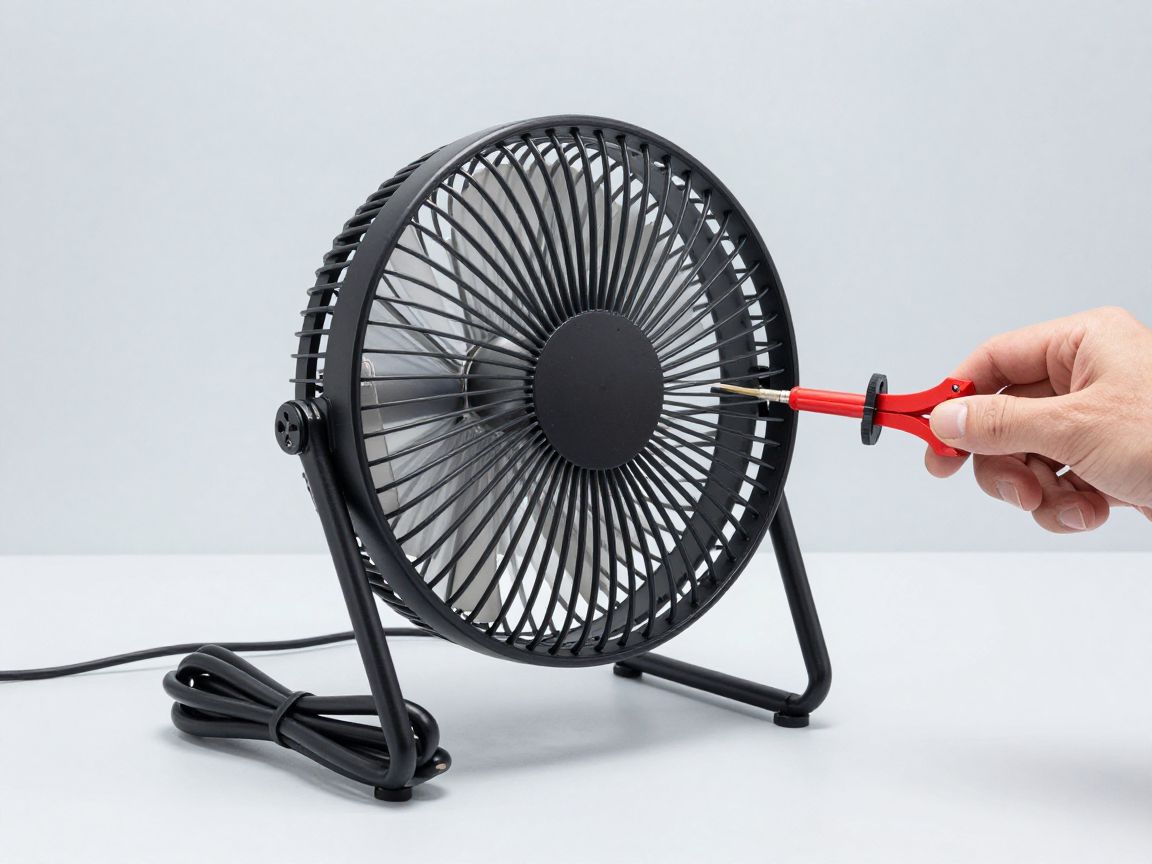

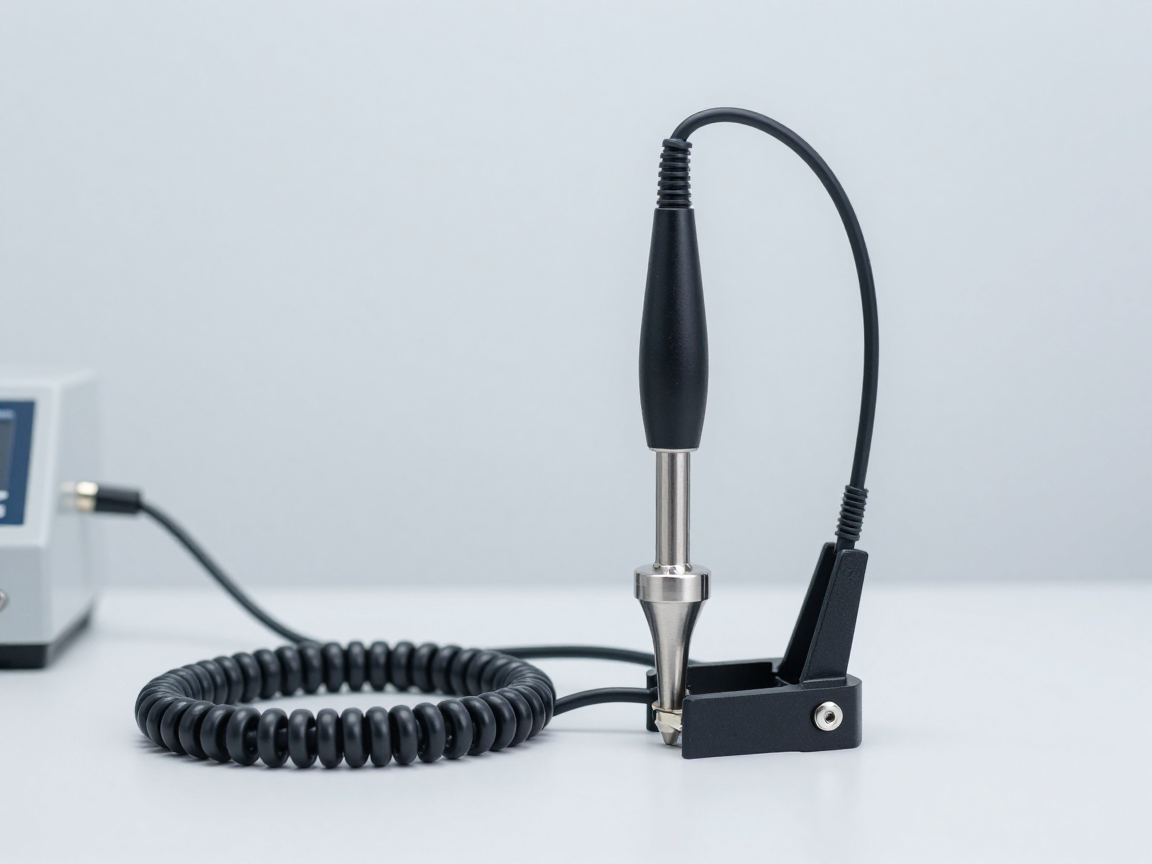

• Dùng kẹp hấp thụ (absorbing clamp) kẹp quanh dây nguồn có tải thật, đo công suất nhiễu lan theo cáp và ghi bằng dBpW.
• Ưu điểm: phép thử này thay thế một phần phép đo bức xạ cho thiết bị nhỏ có dây nguồn — nhanh hơn và ổn định hơn trong phòng thử tiêu chuẩn.
• Giới hạn phụ thuộc loại thiết bị và băng tần, vì vậy phải tra bảng trong tiêu chuẩn theo đúng nhóm sản phẩm.

2.3. Nhiễu bức xạ

• Áp dụng cho một số nhóm sản phẩm, thường trong dải 30 MHz – 1 GHz, đo trong buồng bán triệt hoặc bãi thử.
• Thiết bị có bộ phát vô tuyến (điều khiển từ xa, Wi-Fi, Bluetooth) còn phải xét các yêu cầu vô tuyến riêng theo tiêu chuẩn chuyên ngành.

2.4. Nhiễu gián đoạn — phép thử “click”

• Nhiều thiết bị gia dụng phát nhiễu dạng xung ngắn khi đóng cắt (relay, công tắc, động cơ khởi động, bộ điều nhiệt) chứ không phát nhiễu liên tục. Tiêu chuẩn đánh giá riêng loại nhiễu này.
• Cách đánh giá: đếm tốc độ xuất hiện xung (số “click” trên phút) và áp giới hạn tương ứng — càng nhiều xung thì phải càng thấp mức, tới khi bị coi như nhiễu liên tục và áp giới hạn liên tục.
• Đây là phần dễ bị bỏ sót khi tự chuẩn bị mẫu: thiết bị thử ở chế độ chạy êm lại “đạt”, nhưng khi chạy đủ chu trình đóng cắt thực tế lại vượt click.

3. Điều kiện vận hành — điểm dễ sai nhất

• Chạy đủ chế độ: khởi động, tăng/giảm tốc, đảo chiều, gia nhiệt, điều khiển điện tử, chế độ tiết kiệm điện, chế độ có tải và không tải.
• Đo ở chế độ xấu nhất: với máy hút bụi là khi động cơ tải nặng; với lò vi sóng là khi magnétron hoạt động ổn định; với thiết bị inverter là khi tần số đóng cắt gây cộng hưởng.
• Thời gian ổn định: một số thiết bị (bàn ủi, nồi chiên) cần chạy đủ nóng để đánh giá đúng; thiết bị điện tử cần khởi động xong hoàn toàn.
• Cáp và phụ kiện: dùng đúng loại dây nguồn và phụ kiện đi kèm khi bán ra thị trường, không dùng dây thay thế.

4. CISPR 14-1 và CISPR 14-2 — cặp tiêu chuẩn đi cùng nhau

• CISPR 14-1: phát xạ (emission).
• CISPR 14-2: miễn nhiễm (immunity) — ESD, EFT, surge, RF bức xạ, RF dẫn, sụt áp, ngắt nguồn, từ trường, và các hiện tượng đặc thù cho thiết bị có động cơ.
• Hồ sơ EMC đầy đủ cho thiết bị gia dụng thường gồm CISPR 14-1 + CISPR 14-2, kèm IEC 61000-3-2 và IEC 61000-3-3 nếu thiết bị nối lưới hạ áp công cộng với dòng ≤ 16 A.
• An toàn điện là hồ sơ song song, không thay thế: bộ IEC 60335 (tại Việt Nam là TCVN 5699 và QCVN 4).

5. Phiên bản và áp dụng tại Việt Nam

• Bản CISPR 14-1 đang dùng phổ biến ban hành năm 2020, đã có các sửa đổi bổ sung; khi lập hồ sơ cần tra bản hiện hành trên IEC Webstore và bản mà quy định thị trường viện dẫn.
• Tại Việt Nam, QCVN 9:2012/BKHCN và Sửa đổi 1:2018 quy định yêu cầu tương thích điện từ cho thiết bị điện, điện tử gia dụng; chuẩn mực viện dẫn là CISPR 14-1, CISPR 15 và CISPR 11, được chuyển dịch thành TCVN 7492-1, TCVN 7186 và TCVN 6988.
• Với dụng cụ điện cầm tay xuất khẩu, cần kiểm tra thêm yêu cầu an toàn điện — hồ sơ EMC đạt không có nghĩa hồ sơ an toàn đạt.
• Danh mục hàng hoá có khả năng mất an toàn và phương thức đánh giá sự phù hợp được quy định tại Phụ lục I/II Thông tư 36/2026/TT-BKHCN — nên đối chiếu trước khi lên kế hoạch thử.

6. Câu hỏi thường gặp

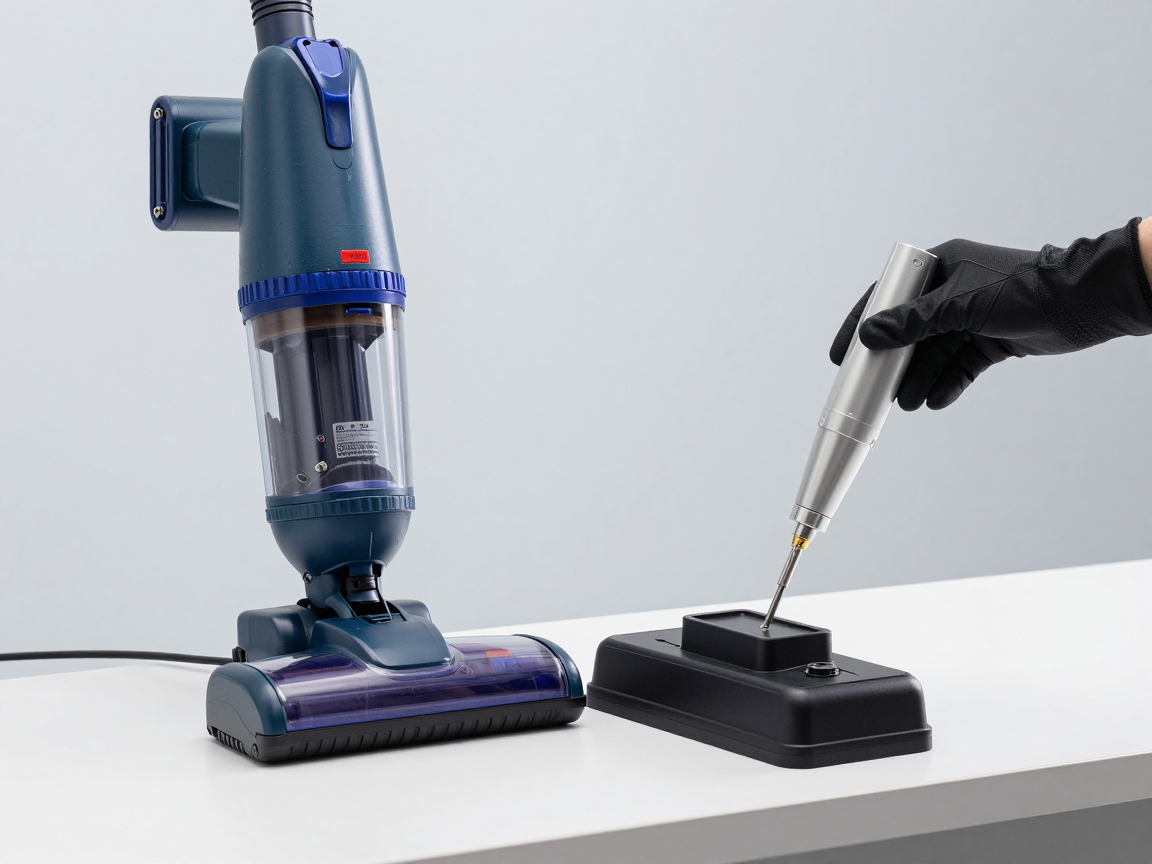

Thiết bị chạy pin có phải thử CISPR 14-1 không?

Có, nếu chức năng tương tự thiết bị dùng lưới. Khi đo, thiết bị được cấp nguồn đúng như khi sử dụng (pin/ắc quy hoặc nguồn sạc), và phải xét cả trạng thái đang sạc nếu bán kèm bộ sạc.

Vì sao cần đo nhiễu công suất bằng kẹp hấp thụ thay vì đo bức xạ?

Với thiết bị nhỏ có dây nguồn ngắn, nhiễu lan chủ yếu theo dây nguồn; đo bằng kẹp hấp thụ cho kết quả tái lập tốt hơn và phù hợp với định hướng của tiêu chuẩn cho nhóm sản phẩm này.

Phép thử “click” có bắt buộc không?

Áp dụng khi thiết bị có nguồn nhiễu gián đoạn (đóng cắt, điều nhiệt, khởi động động cơ). Nhiều thiết bị gia dụng phải đánh giá cả click, không chỉ nhiễu liên tục.

7. Kết luận

CISPR 14-1 là tiêu chuẩn “đời thường” nhưng không hề đơn giản: ba phép thử (nhiễu áp, nhiễu công suất, bức xạ) cộng thêm phép thử click, cùng yêu cầu chạy đủ chế độ vận hành. Kinh nghiệm thực tế cho thấy phần lớn lỗi CISPR 14-1 đến từ việc thử chưa đủ chế độ, chứ không phải từ mức giới hạn.

Bài viết liên quan

• Tiêu chuẩn EMC nào áp cho sản phẩm của bạn? Sơ đồ chọn
• CISPR 32 là gì? Phát xạ cho thiết bị đa phương tiện
• CISPR 15: giới hạn nhiễu cho thiết bị chiếu sáng
• IEC 61000-3-2: giới hạn hài dòng điện cho thiết bị ≤ 16 A

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Giới hạn và phép thử nêu trên mang tính minh hoạ; phải tra nguyên văn phiên bản CISPR 14-1 và quy chuẩn áp dụng cho sản phẩm cụ thể. Chính sách bản quyền & Miễn trừ trách nhiệm.

CISPR 32 là tiêu chuẩn về phát xạ điện từ cho thiết bị đa phương tiện (multimedia equipment – MME). Ra đời năm 2015 bằng việc hợp nhất CISPR 22 (thiết bị công nghệ thông tin) và CISPR 13 (máy thu thanh – truyền hình), CISPR 32 hiện là tiêu chuẩn được viện dẫn nhiều nhất cho máy tính, thiết bị mạng, màn hình, ti vi, thiết bị âm thanh và gần như mọi sản phẩm điện tử dân dụng có kết nối.

1. Vì sao CISPR 32 ra đời?

Trước đây một chiếc TV thông minh có thể vừa thuộc CISPR 13 (nhờ chức năng thu truyền hình) vừa thuộc CISPR 22 (nhờ cổng Ethernet, USB). Ranh giới mờ giữa thiết bị công nghệ thông tin và thiết bị nghe nhìn gây tranh cãi khi chứng nhận. CISPR 32 giải quyết bằng cách:

• Gộp hai tiêu chuẩn thành một khung duy nhất cho nhóm thiết bị đa phương tiện.
• Đưa ra bảng xác định mức áp dụng theo chức năng và theo cổng của thiết bị.
• Bổ sung yêu cầu đo trên 1 GHz cho thiết bị có nguồn xung nhịp cao — điều mà CISPR 22 bản cũ chưa bao phủ.

2. Phạm vi áp dụng

• Thiết bị có chức năng chính là công nghệ thông tin, truyền thông, phát/thu thanh hình, hiển thị: máy tính, máy chủ, màn hình, máy in, máy scan, bộ định tuyến, modem, switch, camera IP, điện thoại IP, TV, set-top box, đầu phát nội dung, amply, loa có kết nối, máy chiếu, thiết bị hội nghị truyền hình.
• Cả thiết bị dùng nguồn lưới, dùng adapter và chạy pin.
• Loại trừ thiết bị đã có tiêu chuẩn riêng: thiết bị chiếu sáng (CISPR 15), thiết bị công nghiệp – khoa học – y tế (CISPR 11), thiết bị gia dụng (CISPR 14-1), thiết bị ô tô (CISPR 25), thiết bị vô tuyến được quy định riêng theo chức năng vô tuyến.
• Điểm dễ nhầm: cùng là “đèn LED” nhưng đèn chiếu sáng thuộc CISPR 15, còn màn hình hiển thị LED lại thuộc CISPR 32 — chức năng quyết định.

3. Class A và Class B

• Class B — thiết bị dùng trong môi trường dân dụng (nhà ở, khu dân cư, nơi có thể gây nhiễu cho sóng phát thanh – truyền hình). Giới hạn chặt hơn.
• Class A — thiết bị dùng trong môi trường thương mại, công nghiệp, nơi không có lý do bảo vệ dân cư. Giới hạn lỏng hơn.
• Thiết bị vừa bán cho hộ gia đình vừa bán cho doanh nghiệp thường được đánh giá theo Class B để một bộ hồ sơ dùng cho nhiều kênh bán hàng.

4. Các phép thử phát xạ trong CISPR 32

4.1. Nhiễu dẫn tại cổng nguồn AC — 150 kHz đến 30 MHz

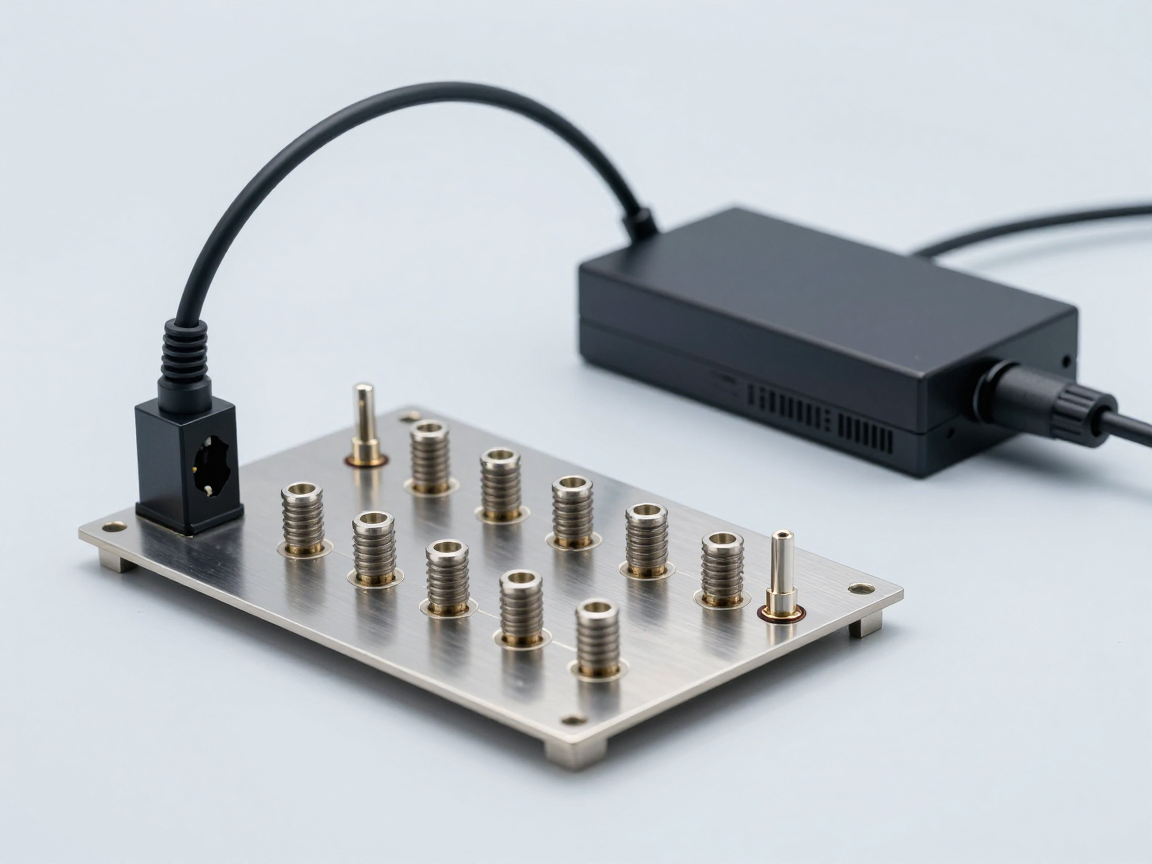

• Đo trên mạng ổn định trở kháng nguồn (LISN/V-AMN), đánh giá cả quasi-peak (QP) và average (AVG).
• Ví dụ giới hạn Class B: 66–56 dBµV (QP) trong dải 150 – 500 kHz giảm dần theo tần số; 56 dBµV trong 500 kHz – 5 MHz; 60 dBµV trong 5 – 30 MHz. Mức AVG thấp hơn 10 dB.
• Ví dụ giới hạn Class A: 79 dBµV (QP) trong 150 – 500 kHz và 73 dBµV trong 500 kHz – 30 MHz.

4.2. Nhiễu bức xạ — 30 MHz đến 1 GHz

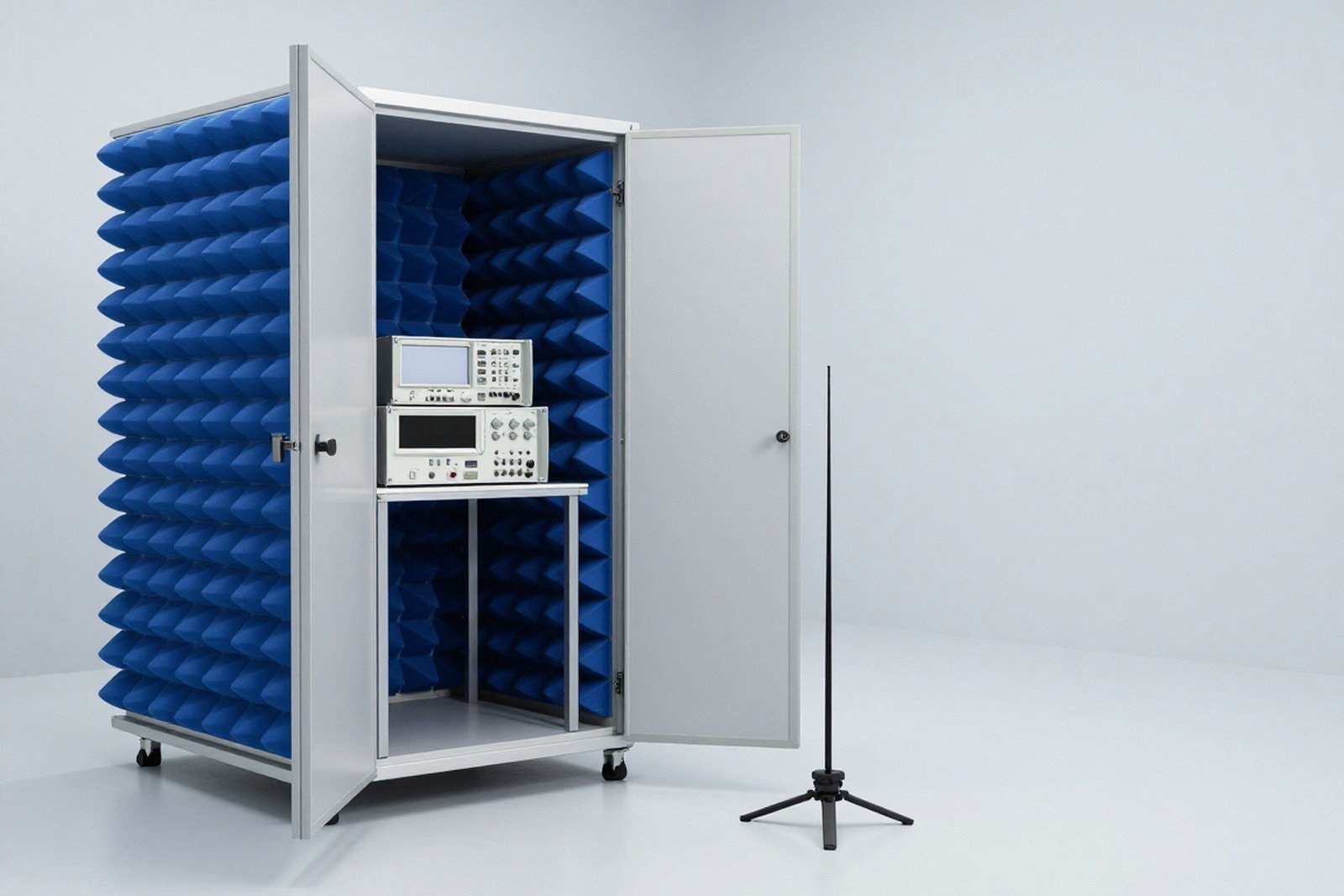

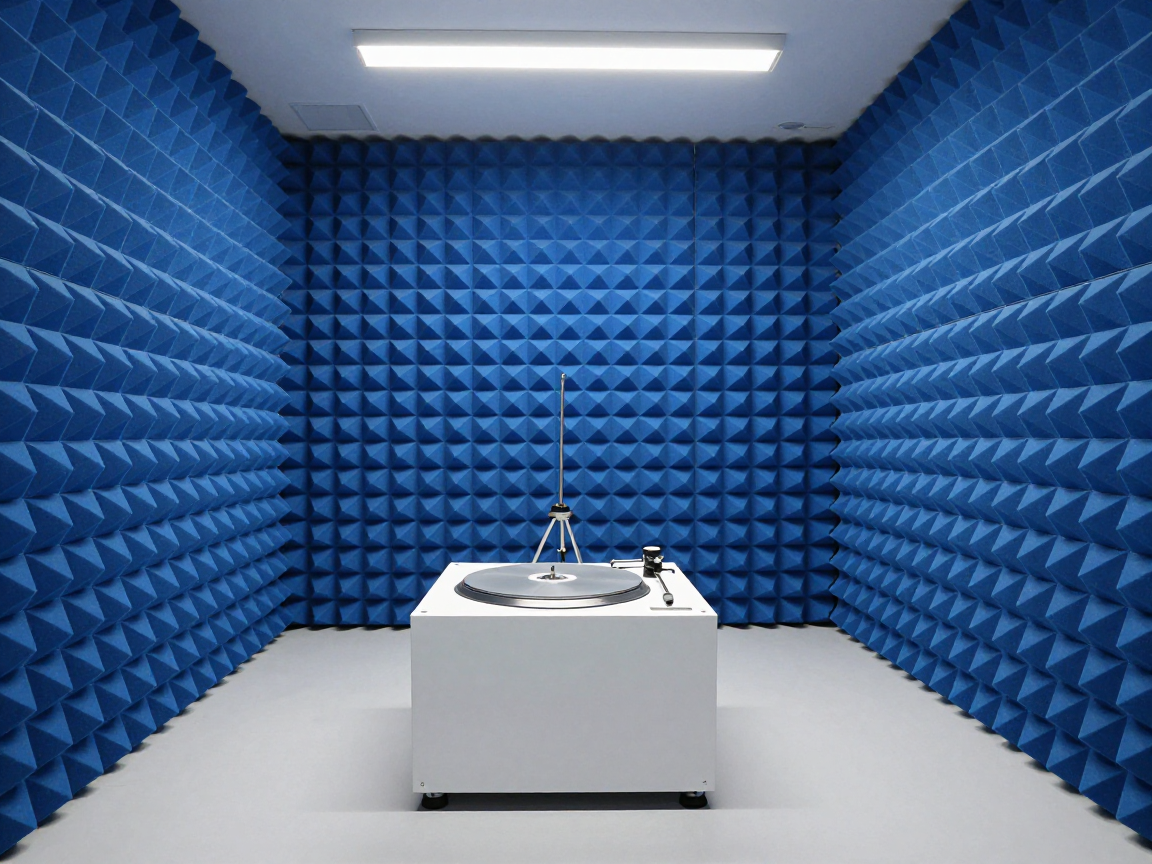

• Đo bằng ăng-ten ở buồng bán triệt hoặc bãi thử ngoài trời, khoảng cách chuẩn 10 m (một số trường hợp cho phép 3 m với hệ số bù).
• Giới hạn Class B điển hình: 30 dBµV/m trong 30 – 230 MHz và 37 dBµV/m trong 230 MHz – 1 GHz.
• Giới hạn Class A ở 10 m: 40 dBµV/m và 47 dBµV/m cho hai dải tương ứng.

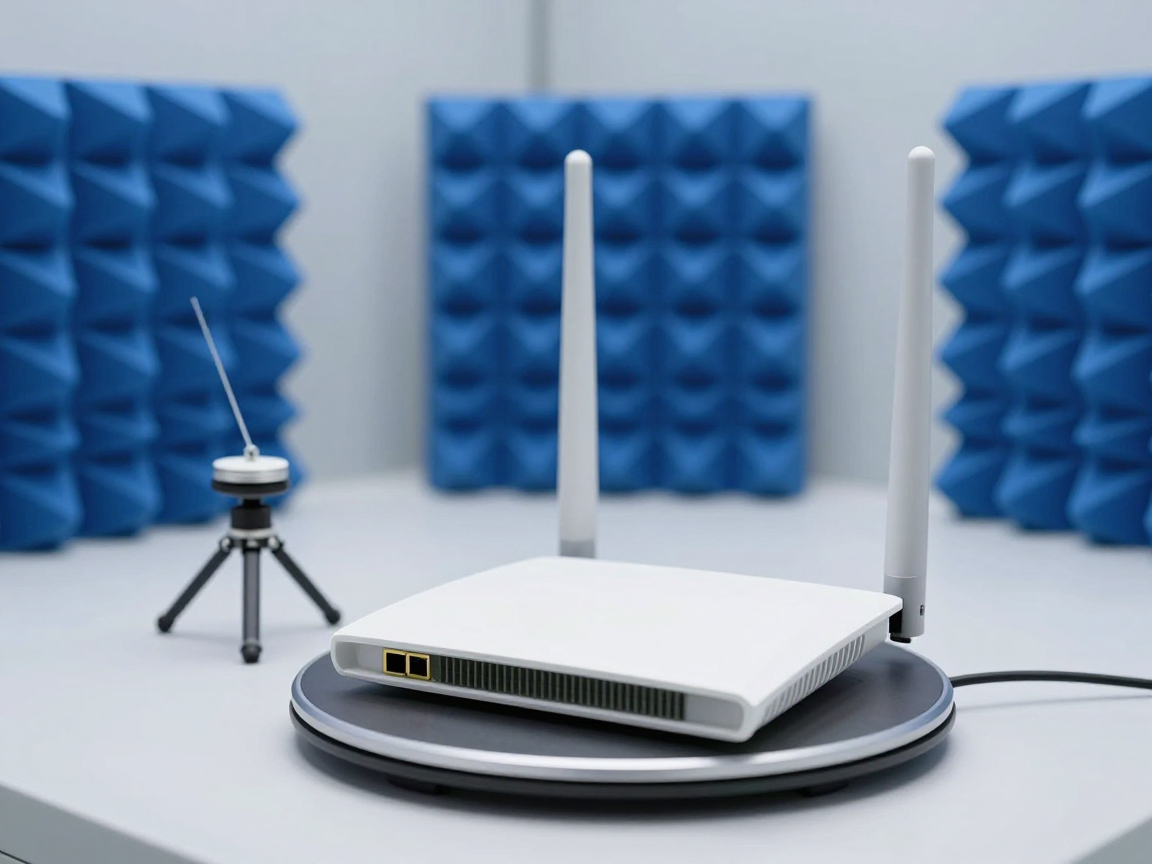

• EUT đặt trên bàn xoay, ăng-ten phân cực ngang và đứng; quay EUT và nâng hạ ăng-ten để tìm mức lớn nhất.

4.3. Nhiễu tại cổng viễn thông và cổng tín hiệu

• Đo 150 kHz – 30 MHz trên các cổng truyền thông bằng ISN, AAN, đầu dò điện áp hoặc đầu dò dòng.
• Đây là yêu cầu riêng có ở CISPR 32 so với tiêu chuẩn cũ, phản ánh thực tế thiết bị mạng có cáp dài.

4.4. Phát xạ trên 1 GHz — 1 GHz đến 6 GHz

• Áp dụng tùy nguồn xung nhịp lớn nhất bên trong thiết bị (các ngưỡng tần số quy định) hoặc tùy cấu hình.
• Đo mức peak và average, ăng-ten đặt gần EUT hơn — thực tế này rất quan trọng với thiết bị Wi-Fi, điện thoại, thiết bị có vi xử lý tốc độ cao.

5. Cấu hình thử — phần quyết định kết quả

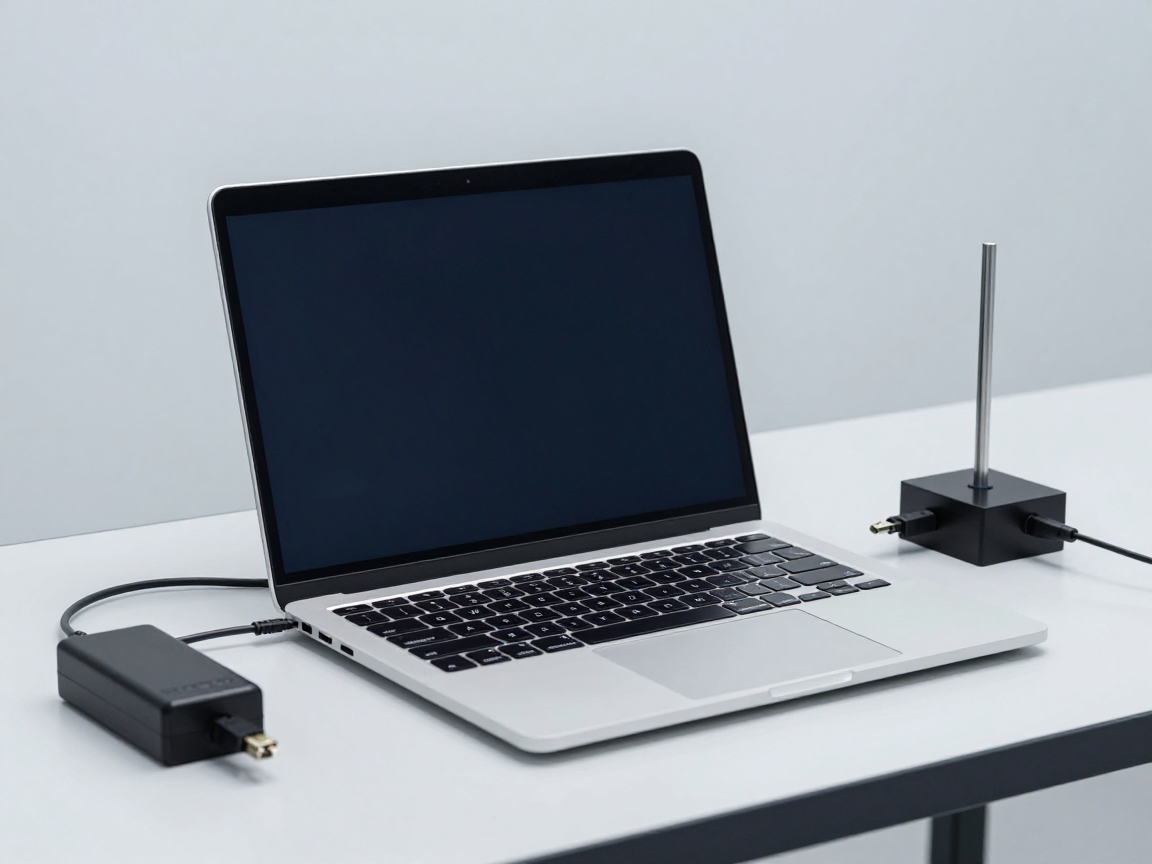

• Cấu hình đại diện: EUT phải được chạy ở cấu hình đầy đủ chức năng, có cổng nào thì kết nối cổng đó (màn hình, mạng, USB, Wi-Fi, loa), vì cấu hình xấu nhất mới quyết định kết quả.
• Chế độ làm việc: ví dụ máy tính phải chạy đồng thời đọc đĩa, truyền dữ liệu qua mạng, hiển thị hình ảnh chuyển động; TV phải hiển thị hình phức tạp, không phải màn hình trắng.
• Đi dây: chiều dài, độ cao so với mặt phẳng tiếp đất, cách bó cáp, vị trí adapter đều được quy định và phải ghi lại — sai một chi tiết cũng làm thay đổi kết quả vài dB.
• Nguồn và cáp phụ trợ: mọi cáp nguồn phải qua LISN, không dùng dây dài tự do trong buồng đo.

6. CISPR 32 và CISPR 35 — cặp đôi cần nhớ

• CISPR 32 chỉ có phát xạ. Đừng nhầm với phiên bản EMC đầy đủ.
• CISPR 35 là tiêu chuẩn miễn nhiễm tương ứng cho thiết bị đa phương tiện (thay CISPR 24 trước đây): ESD, EFT, surge, RF bức xạ, RF dẫn, từ trường, sụt áp và ngắt nguồn.
• Ở nhiều thị trường, hồ sơ EMC cho thiết bị đa phương tiện = CISPR 32 + CISPR 35, kèm 61000-3-2 và 61000-3-3 khi thiết bị nối lưới hạ áp công cộng.
• Phương pháp đo và dụng cụ được quy định trong bộ CISPR 16 (CISPR 16-1-x cho dụng cụ, CISPR 16-2-x cho phương pháp).

7. Áp dụng tại Việt Nam và thị trường khác

• Với thiết bị ICT và thiết bị vô tuyến xuất nhập khẩu vào Việt Nam, yêu cầu EMC nằm trong hệ thống quy chuẩn chuyên ngành của Bộ Thông tin và Truyền thông; cần tra danh mục hàng hoá và phương thức đánh giá sự phù hợp hiện hành (tham chiếu Phụ lục I/II Thông tư 36/2026/TT-BKHCN và danh mục của Bộ TT&TT).
• Tại EU, thiết bị đa phương tiện áp EN 55032 và EN 55035; tại Mỹ, FCC Part 15B dùng phân loại Class A/B với tinh thần tương tự CISPR 32; tại Nhật có VCCI CISPR 32.
• Lưu ý thực tế: nhiều thị trường vẫn chấp nhận báo cáo theo CISPR 32 nhưng yêu cầu đúng phiên bản đã được viện dẫn trong quy định nội địa — luôn kiểm tra trước khi lên lịch thử.

8. Câu hỏi thường gặp

Một thiết bị có thể vừa thuộc CISPR 32 vừa thuộc CISPR 15 không?

Không cho cùng một chức năng. Ví dụ đèn LED chiếu sáng thuộc CISPR 15; nếu sản phẩm là màn hình quảng cáo LED kết nối mạng và hiển thị nội dung số thì thường được xét theo CISPR 32.

Có bắt buộc đo trên 1 GHz không?

Phụ thuộc cấu hình và tần số xung nhịp lớn nhất của thiết bị theo quy định trong tiêu chuẩn; các sản phẩm có Wi-Fi, LTE hoặc vi xử lý tốc độ cao thường nằm trong diện phải đo.

CISPR 32 có yêu cầu miễn nhiễm không?

Không. CISPR 32 chỉ quy định phát xạ; miễn nhiễm nằm ở CISPR 35.

9. Kết luận

CISPR 32 là “cửa vào” EMC cho gần như toàn bộ thiết bị điện tử dân dụng và mạng hiện nay. Chuẩn bị tốt nghĩa là: xác định đúng Class, chạy đúng cấu hình xấu nhất, bố trí cáp đúng chuẩn, và nhớ rằng hồ sơ chỉ hoàn chỉnh khi có thêm CISPR 35 cùng các yêu cầu hài dòng/nhấp nháy nếu thiết bị nối lưới.

Bài viết liên quan

• Tiêu chuẩn EMC nào áp cho sản phẩm của bạn? Sơ đồ chọn
• Phát xạ và miễn nhiễm là gì? Nền tảng EMC
• CISPR 14-1: phát xạ cho thiết bị gia dụng và dụng cụ điện
• IEC 61000-3-2: giới hạn hài dòng điện cho thiết bị ≤ 16 A

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Giới hạn nêu trên là ví dụ minh hoạ cho dải phổ biến; phải tra bảng gốc trong phiên bản CISPR 32 được viện dẫn cho sản phẩm cụ thể. Chính sách bản quyền & Miễn trừ trách nhiệm.

IEC 61000-4-2 quy định bài thử miễn nhiễm với phóng tĩnh điện (ESD) — hiện tượng xảy ra khi người hoặc vật tích điện chạm vào thiết bị. Đây là bài thử miễn nhiễm được làm nhiều nhất, nhưng cũng là bài mà kết quả phụ thuộc nhiều nhất vào bố trí thí nghiệm: cùng một sản phẩm, cùng một mức thử, hai cách đặt dây và mặt phẳng ghép khác nhau có thể cho hai kết quả trái ngược.

1. ESD hình thành thế nào và gây hỏng ra sao?

• Nguồn tích điện: người đi lại trên thảm, ghế nhựa, quần áo cọ xát, túi nilon, băng tải — đều có thể tích điện tới vài kV, cá biệt tới 15–35 kV khi độ ẩm thấp.
• Đường phóng: qua khe hở, nút bấm, mối ghép, vỏ kim loại, chân tiếp xúc cổng kết nối, đầu chìa khoá, ốc vít.
• Hậu quả: chết linh kiện (hở mối nối oxide, thủng gate), nhưng phổ biến hơn là lỗi tạm thời — treo máy, reset, sai dữ liệu, màn hình nháy, mất kết nối — những lỗi rất khó tìm vì khó tái hiện.

2. Cách mô phỏng phóng ESD

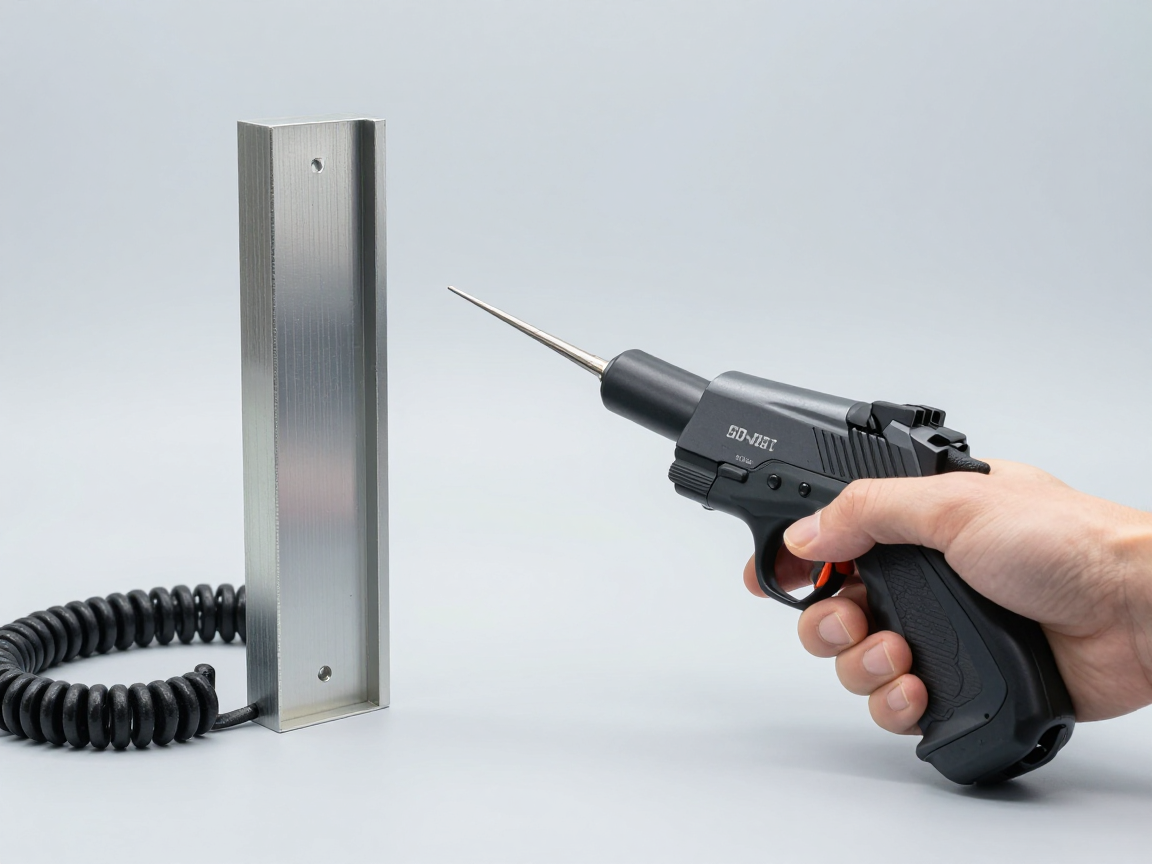

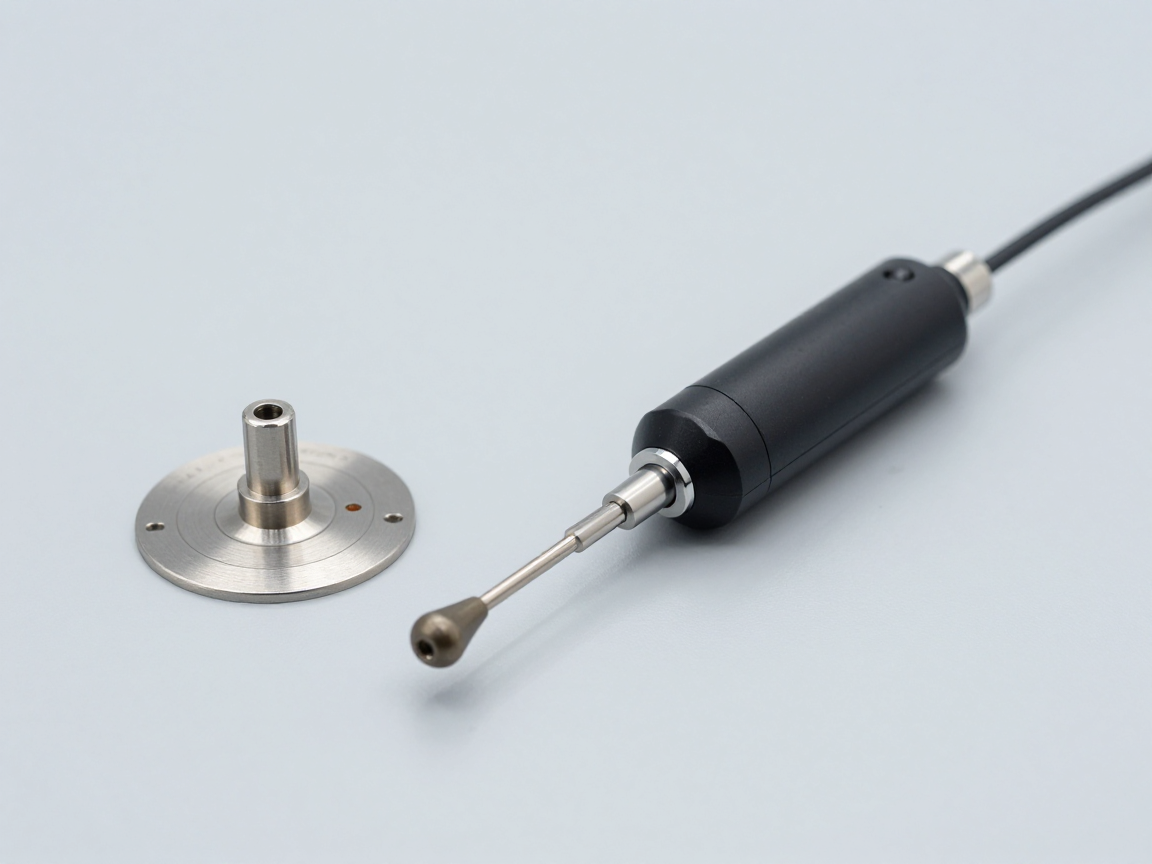

Thiết bị mô phỏng ESD gồm một mạch mô phỏng 150 pF nối tiếp 330 Ω (mạng RC chuẩn) nạp tới điện áp thử rồi phóng qua đầu tiếp xúc hoặc đầu phun không khí. Dạng dòng phóng ở mức 8 kV tiếp xúc phải nằm trong cửa sổ quy định:

• Thời gian lên: khoảng 0,7 – 1 ns.
• Đỉnh dòng thứ nhất: khoảng 30 A (dung sai ± 30 %) với mức 8 kV.
• Giá trị tại 30 ns: khoảng 16 A (± 30 %).
• Giá trị tại 60 ns: khoảng 8 A (± 30 %).

Dạng sóng này là lý do “chống ESD” không thể chỉ là linh kiện bảo vệ: đỉnh 30 A trong một nano giây đòi hỏi đường thoát dòng cực ngắn và cực trực tiếp về mặt phẳng đất.

3. Mức thử

• Phóng tiếp xúc (contact discharge): 2 kV — 4 kV — 6 kV — 8 kV; đây là phương pháp ưu tiên vì lặp lại tốt.
• Phóng không khí (air discharge): 2 kV — 4 kV — 8 kV — 15 kV; dùng khi bề mặt không dẫn điện và không thể áp đầu tiếp xúc.
• Mức X để tiêu chuẩn sản phẩm chọn mức riêng, ví dụ thiết bị y tế, quân sự, viễn thông có mức cao hơn.

Nguyên tắc thực hành: tiếp xúc ở mọi bề mặt kim loại mà người dùng có thể chạm tới; phun không khí ở bề mặt cách điện (khe, nhựa, nhãn dán) và ở các khe ghép.

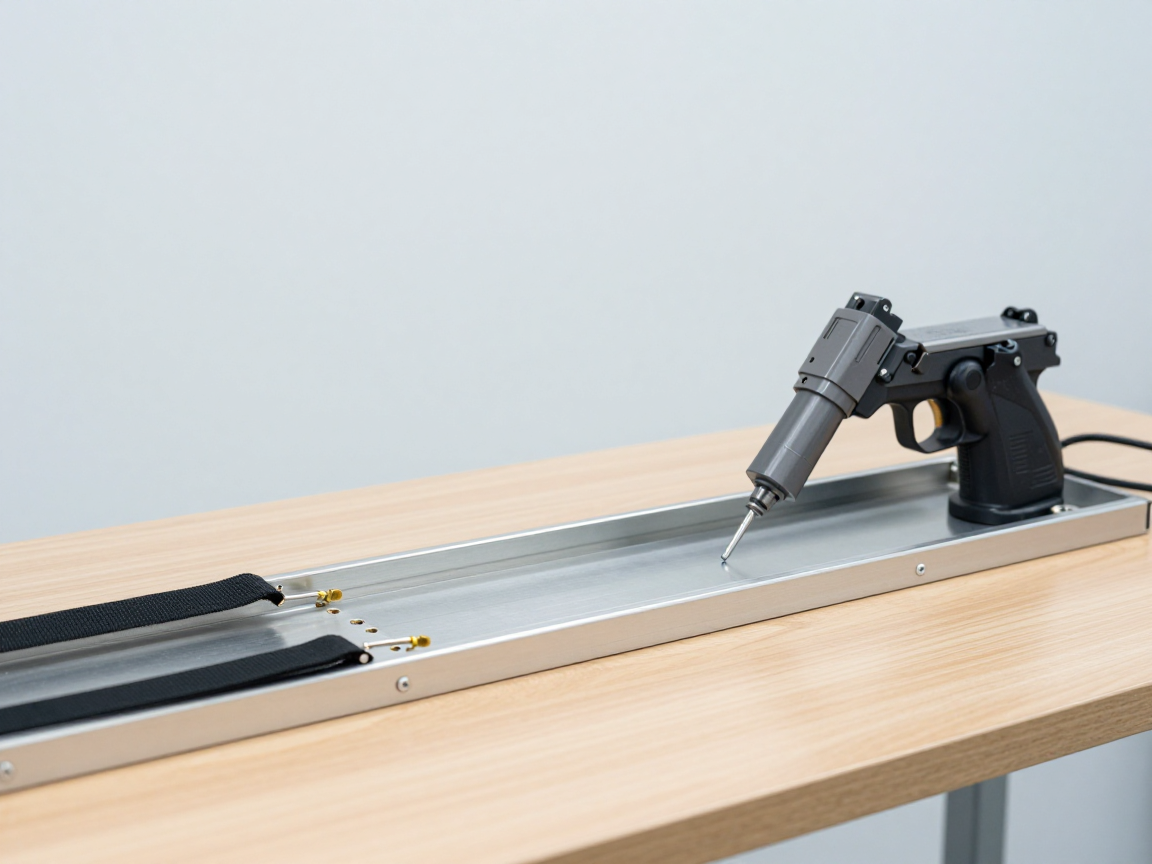

4. Bố trí thí nghiệm theo 61000-4-2

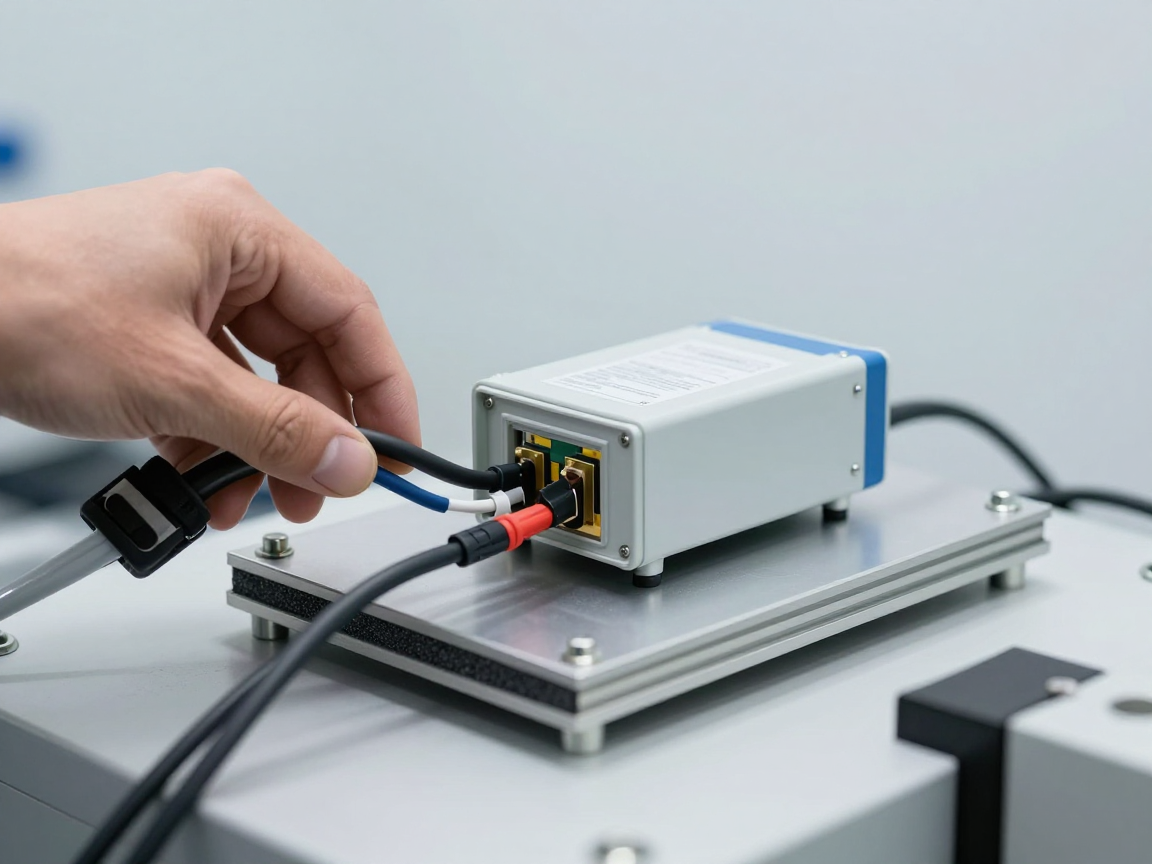

• Mặt phẳng tiếp đất tham chiếu (GRP) bằng kim loại, nối đất bảo vệ, đặt dưới bàn thử.
• Bàn cách điện cao 0,8 m, đặt EUT cùng cáp và thiết bị phụ trợ lên trên.
• Mặt phẳng ghép ngang (HCP) kích thước 1,6 m × 0,8 m đặt trên bàn, có lớp cách điện mỏng giữa HCP và EUT.
• Mặt phẳng ghép dọc (VCP) 0,5 m × 0,5 m đặt cách EUT 0,1 m, mép dưới cách HCP 0,1 m.
• Điện trở xả 470 kΩ ở hai đầu dây nối HCP và VCP về GRP, để tránh tích điện và vẫn giữ được đặc tính ghép.
• Cáp và dây nối phải đặt theo đúng quy định về chiều dài và khoảng cách — đặt sai là nguyên nhân số một làm kết quả khác nhau giữa hai phòng lab.

Phóng gián tiếp được thực hiện lên HCP và VCP (áp ở mép và giữa mặt phẳng) để mô phỏng phóng vào vật thể kim loại gần thiết bị.

5. Số xung và cách chạy

• Phóng tiếp xúc: tối thiểu 10 xung cho mỗi cực tính ở mỗi điểm thử đã chọn.
• Phóng không khí: tối thiểu 20 xung (10 xung mỗi cực tính) ở mỗi điểm thử; ở vị trí nhạy cảm có thể phải chạy thêm các xung liên tiếp để tìm lỗi tích luỹ.
• Khoảng cách giữa các xung: tối thiểu 1 giây để EUT kịp phục hồi và để lớp cách điện không bị tích điện.
• Thứ tự thực hiện: chạy từ mức thấp lên mức cao và ghi lại chính xác mức gây lỗi — đây là thông tin có giá trị nhất cho việc sửa thiết kế.

6. Hiệu chuẩn và độ bất định

• Dụng cụ phóng ESD phải được hiệu chuẩn dạng dòng bằng bia hiệu chuẩn trở kháng thấp với dải thông đủ rộng, đúng theo quy định của tiêu chuẩn.
• Ở bản mới, yêu cầu hiệu chuẩn được bổ sung cho cả đầu phun không khí — điểm trước đây bị xem nhẹ vì dạng sóng phun không khí phụ thuộc nhiều vào khoảng cách và độ ẩm.
• Kết quả thử phải kèm đánh giá độ bất định đo theo hướng dẫn chung của nhóm 61000-4, và kiểm tra lại dạng sóng trước/sau khi chạy để loại trừ dụng cụ hỏng.

7. Bản IEC 61000-4-2:2025 có gì mới?

• Bổ sung yêu cầu hiệu chuẩn đầu phun không khí bên cạnh hiệu chuẩn đầu tiếp xúc.
• Thêm phụ lục hướng dẫn chọn điểm thử và số xung khi phóng tiếp xúc trực tiếp.
• Thêm phụ lục cho thiết bị đeo (wearable) và cho một số nhóm thiết bị đặc thù có bố trí thử riêng.
• Cải thiện yêu cầu hiệu chuẩn, đánh giá độ bất định và làm rõ các bước kiểm tra sau lắp đặt.

8. Những lỗi thực chiến hay gặp

• Đặt VCP sai khoảng cách (xa hơn 0,1 m) làm giảm mức ghép, khiến thiết bị “đạt” một cách giả tạo.
• Không có phần mềm giám sát — thiết bị reset mà không ai biết, báo cáo vẫn ghi đạt tiêu chí A.
• Bỏ qua phóng gián tiếp lên HCP/VCP, trong khi đây mới là nguyên nhân gây lỗi phổ biến của thiết bị có cáp dài.
• Thử ở độ ẩm quá cao khiến phóng không khí không hình thành đủ — phải ghi lại điều kiện môi trường trong báo cáo.
• Không chạy chế độ vận hành nhạy nhất (ví dụ đồng thời USB + Wi-Fi + sạc) nên không phát hiện lỗi.

9. Kết luận

IEC 61000-4-2 không chỉ là “bắn 8 kV”. Giá trị thực của bài thử nằm ở bố trí đúng chuẩn, chọn đủ điểm thử, chạy đúng số xung, giám sát chặt chức năng và ghi lại chính xác mức gây lỗi. Làm được năm việc đó, kết quả ESD sẽ không còn là “may rủi” mà là dữ liệu dùng được để cải thiện thiết kế.

Bài viết liên quan

• IEC 61000-4 là gì? Toàn cảnh các bài thử miễn nhiễm
• Phát xạ và miễn nhiễm là gì? Nền tảng EMC
• IEC 61000 là gì? Toàn cảnh bộ tiêu chuẩn tương thích điện từ
• Thủ tục đánh giá sự phù hợp 2026 cho đồ điện gia dụng và ICT

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Thông số dạng sóng và bố trí nêu trên mang tính minh hoạ; phải đối chiếu nguyên văn IEC 61000-4-2:2025 khi lập kế hoạch thử. Chính sách bản quyền & Miễn trừ trách nhiệm.

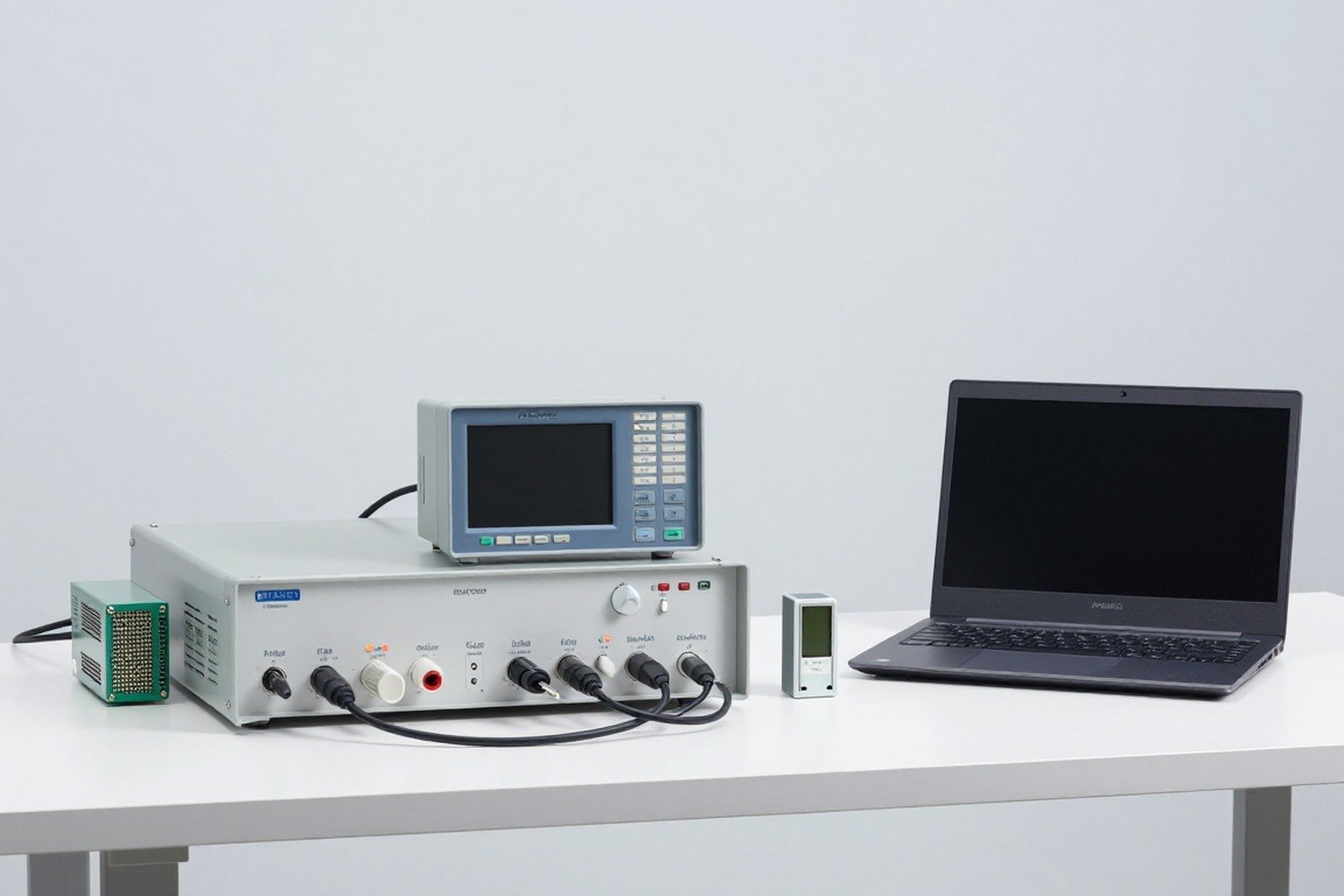

IEC 61000-3-2 là tiêu chuẩn đặt giới hạn cho sóng hài dòng điện mà thiết bị đưa ngược vào lưới điện công cộng. Đây là một trong hai tiêu chuẩn tần số thấp bắt buộc nhất trong hồ sơ EMC (cùng với IEC 61000-3-3 về nhấp nháy), và cũng là tiêu chuẩn khiến nhiều sản phẩm có bộ nguồn xung phải thiết kế lại vì không đủ “xanh” về hài dòng.

1. Vì sao sóng hài dòng điện lại bị giới hạn?

Thiết bị điện tử công suất tiêu thụ dòng không hình sin: dòng vào bị cắt thành các xung ngắn, biến dạng méo so với dạng sin của điện áp. Dạng dòng méo đó chứa nhiều thành phần hài (thường là bậc lẻ: 3, 5, 7, 9…). Hậu quả:

• Quá tải dây trung tính — hài bậc ba và bội ba của các pha cộng lại trên trung tính thay vì triệt tiêu.
• Tổn thất và nóng thiết bị — biến áp, tụ bù, động cơ bị nóng thêm do dòng hài.
• Méo điện áp lan sang máy khác — cùng một lưới hạ áp, thiết bị này làm hỏng chất lượng điện cho thiết bị kia.

2. Phạm vi áp dụng

• Áp cho thiết bị điện và điện tử có dòng điện vào danh định ≤ 16 A mỗi pha, đấu vào lưới hạ áp công cộng.
• Áp cho cả thiết bị một pha và ba pha (với ba pha, điều kiện áp dụng liên quan đến tính chất cân bằng của tải).
• Loại trừ thiết bị có dòng > 16 A mỗi pha (chuyển sang 61000-3-12) và thiết bị hàn hồ quang chuyên nghiệp (chuyển sang 61000-3-12).
• Đây là thử nghiệm điển hình (type test) theo mẫu thiết kế, không phải kiểm tra từng sản phẩm trên dây chuyền.

3. Phân loại thiết bị: bốn Class

Giới hạn phụ thuộc vào Class, nên bước đầu tiên luôn là xác định Class. Phân loại có thứ tự ưu tiên từ D xuống A:

• Class D — thiết bị có dòng vào mang “dạng sóng đặc biệt” (đỉnh xung rộng, dòng chảy trong thời gian ngắn) và công suất ≤ 600 W. Ví dụ điển hình: máy tính cá nhân, màn hình, ti vi, một số thiết bị ICT.
• Class C — thiết bị chiếu sáng: bộ đèn, đèn tự ballast, bóng LED, driver, đèn cao áp, đèn đường.
• Class B — dụng cụ điện cầm tay (khoan, máy mài, máy cắt cầm tay…).
• Class A — tất cả thiết bị còn lại không thuộc B/C/D, gồm: thiết bị ba pha cân bằng, thiết bị gia dụng không thuộc D, dụng cụ không cầm tay, bộ điều chỉnh độ sáng cho đèn sợi đốt, thiết bị âm thanh.

4. Giới hạn của từng Class

4.1. Class A — giới hạn tuyệt đối theo ampe

• Hài lẻ: bậc 3 = 2,30 A; bậc 5 = 1,14 A; bậc 7 = 0,77 A; bậc 9 = 0,40 A; bậc 11 = 0,33 A; bậc 13 = 0,21 A; bậc 15 = 0,15 A.
• Từ bậc 17 tới 39 giới hạn giảm dần: 0,132 — 0,118 — 0,10 — 0,09 — 0,084 — 0,077 — 0,072 — 0,067 — 0,063 — 0,059 — 0,056 — 0,053 A.
• Hài chẵn cũng bị giới hạn: bậc 2 = 1,08 A; bậc 4 = 0,43 A; bậc 6 = 0,30 A, và các bậc chẵn tiếp theo giảm dần trong bảng 1 của tiêu chuẩn.

4.2. Class B — 150 % giới hạn Class A

Dụng cụ điện cầm tay được nới bằng 1,5 lần giới hạn Class A cho mỗi bậc hài, vì chúng làm việc gián đoạn và có tải biến đổi mạnh.

4.3. Class C — giới hạn theo phần trăm dòng cơ bản

• Bậc 3 = 30·λ % dòng cơ bản, trong đó λ là hệ số công suất của mạch (thường là hệ số công suất của bộ PFC).
• Bậc 5 = 10 %, bậc 7 = 7 %, bậc 9 = 5 %, bậc 11 = 3 %, bậc 13 = 3 %, và các bậc lẻ từ 15 đến 39 = 3 %.
• Điều kiện kèm theo: với thiết bị chiếu sáng có góc pha của dòng ở một số bậc nhất định, áp dụng thêm điều kiện về góc pha; thiết bị chiếu sáng có công suất ≤ 25 W được miễn theo quy định của tiêu chuẩn.

4.4. Class D — giới hạn theo mA trên watt

• Giới hạn theo công suất: bậc 3 = 3,4 mA/W, bậc 5 = 1,9 mA/W, bậc 7 = 1,0 mA/W, bậc 9 = 0,5 mA/W, bậc 11 = 0,35 mA/W, các bậc cao hơn tiếp tục giảm (0,296 — 0,257 — 0,226 — 0,199 mA/W cho bậc 13–19…).
• Song song đó, dòng hài tuyệt đối không được vượt giới hạn Class A tương ứng — nghĩa là dù tính theo mA/W có thoả, vẫn phải kiểm tra trần Class A.
• Công suất dùng để tính giới hạn là công suất tác dụng đo trong điều kiện thử.

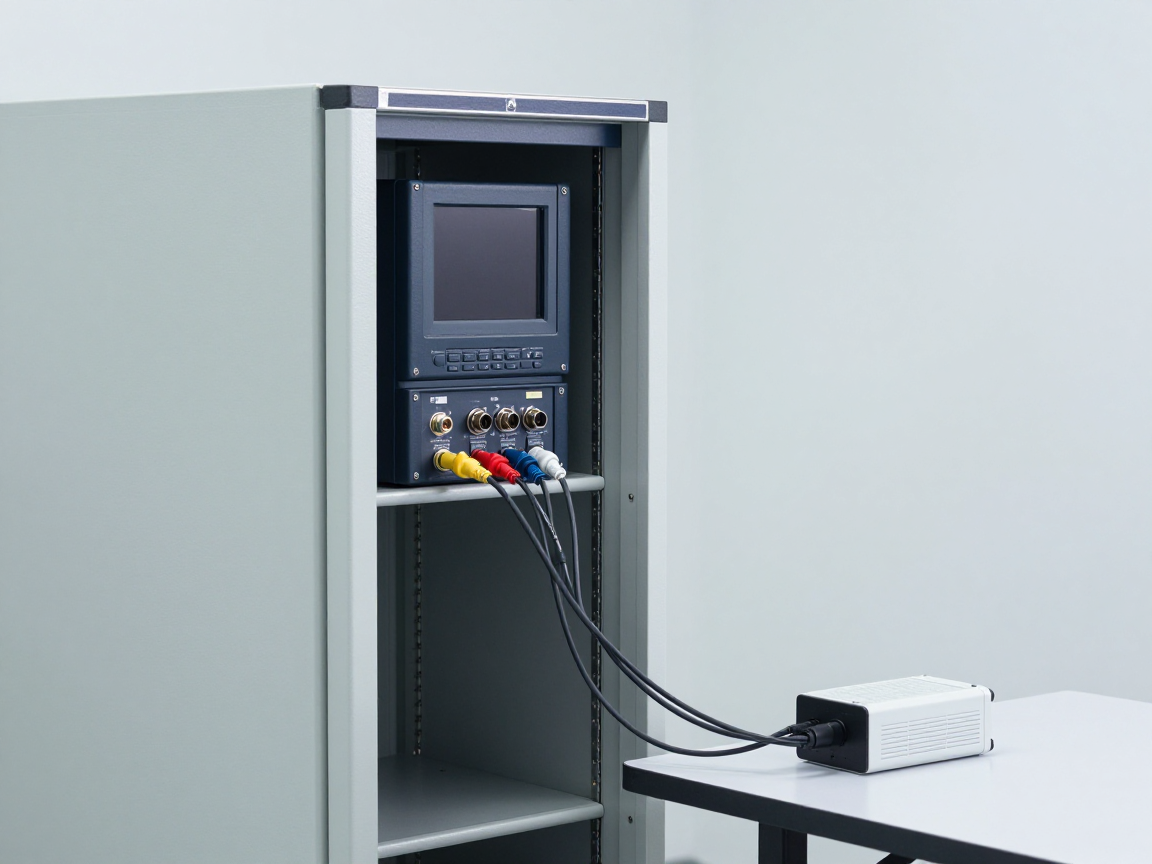

5. Điều kiện đo — phần bị bỏ qua nhiều nhất

• Phương pháp đo theo IEC 61000-4-7: dùng cửa sổ đo 10 chu kỳ (lưới 50 Hz) hoặc 12 chu kỳ (lưới 60 Hz), đánh giá theo giá trị trung bình trong khoảng quan sát.
• Điện áp và tần số thử: danh định của thiết bị; với lưới 230 V thường thử ở 230 V/50 Hz, đo ở chế độ làm việc ổn định.
• Chế độ vận hành: chạy thiết bị ở chế độ cho hài lớn nhất (thường là tải lớn nhất, nhưng với một số thiết bị inverter lại là tải trung bình) — đây là điểm cần có test plan.
• Thiết bị có nhiều chế độ (ví dụ tủ lạnh inverter) phải đo ở tất cả chế độ có thể xuất hiện hài vượt giới hạn, không chỉ chế độ danh định.
• Nguồn đo phải có trở kháng thấp và méo điện áp nhỏ, để dòng hài đo được là của thiết bị chứ không phải của lưới nguồn.

6. Quy trình bốn bước cho một hồ sơ 61000-3-2

1. Xác định Class theo thứ tự D → C → B → A trên cơ sở chức năng và đặc điểm dạng sóng dòng.
2. Chọn chế độ thử cho hài xấu nhất và ghi rõ trong test plan (công suất, tải, thời điểm lấy mẫu).
3. Đo hài theo 61000-4-7 ở điện áp/tần số danh định, ổn định nhiệt trước khi đo.
4. So với giới hạn tương ứng (tuyệt đối, phần trăm hay mA/W) và lập bảng đối chiếu từng bậc trong báo cáo.

7. Phiên bản hiện hành và điểm cần lưu ý

• Bản đang áp dụng rộng rãi: IEC 61000-3-2:2018 + A1:2020 + A2:2024 (bản 5.2, còn hiệu lực theo tra cứu IEC Webstore ngày 29/09/2026).
• Bản 5 mở rộng phạm vi và làm rõ điều kiện áp dụng so với bản 4; các sửa đổi gần đây bổ sung làm rõ cho thiết bị chiếu sáng và cách xử lý trong chu kỳ ngắn.
• Hài dòng chỉ là một nửa của yêu cầu tần số thấp: thiết bị còn phải xét IEC 61000-3-3 (dao động điện áp và nhấp nháy) hoặc 61000-3-11/3-12 tuỳ dòng và loại tải.

8. Câu hỏi thường gặp

Thiết bị có PFC chủ động có được miễn đo hài không?

Không được miễn. PFC chủ động giúp hài rất nhỏ, nhưng vẫn phải đo và đối chiếu giới hạn; trên thực tế nhiều hồ sơ dùng báo cáo đo để chứng minh đạt thay vì phân tích lý thuyết.

Sản phẩm dưới 25 W có phải thử không?

Với thiết bị chiếu sáng, tiêu chuẩn có quy định miễn cho một số trường hợp công suất thấp — nhưng điều kiện miễn phụ thuộc loại thiết bị và phiên bản tiêu chuẩn, nên phải kiểm tra nguyên văn trước khi kết luận.

Đo 3 pha khác gì đo 1 pha?

Với tải ba pha, phải xét đồng thời cả ba pha; một số thiết bị ba pha cân bằng được coi là Class A nhưng vẫn phải đo hài trên từng pha.

9. Kết luận

IEC 61000-3-2 nhìn có vẻ chỉ là “bảng giới hạn”, nhưng phần khó nằm ở xác định Class và chọn chế độ thử. Hai việc đó quyết định phần lớn kết quả đạt/không đạt và cũng là hai điểm mà phòng lab cần thống nhất với khách hàng ngay từ test plan, trước khi mở máy đo.

Bài viết liên quan

• IEC 61000 là gì? Toàn cảnh bộ tiêu chuẩn tương thích điện từ
• IEC 61000-4 là gì? Toàn cảnh các bài thử miễn nhiễm
• CISPR 14-1: phát xạ cho thiết bị gia dụng và dụng cụ điện
• CISPR 15: giới hạn nhiễu cho thiết bị chiếu sáng

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Các giá trị giới hạn nêu trên là bảng giá trị phổ biến dùng để minh hoạ; phải tra bảng gốc trong tiêu chuẩn khi lập hồ sơ, vì IEC có thể sửa đổi giá trị giữa các phiên bản. Phiên bản tra trên IEC Webstore ngày 29/09/2026. Chính sách bản quyền & Miễn trừ trách nhiệm.

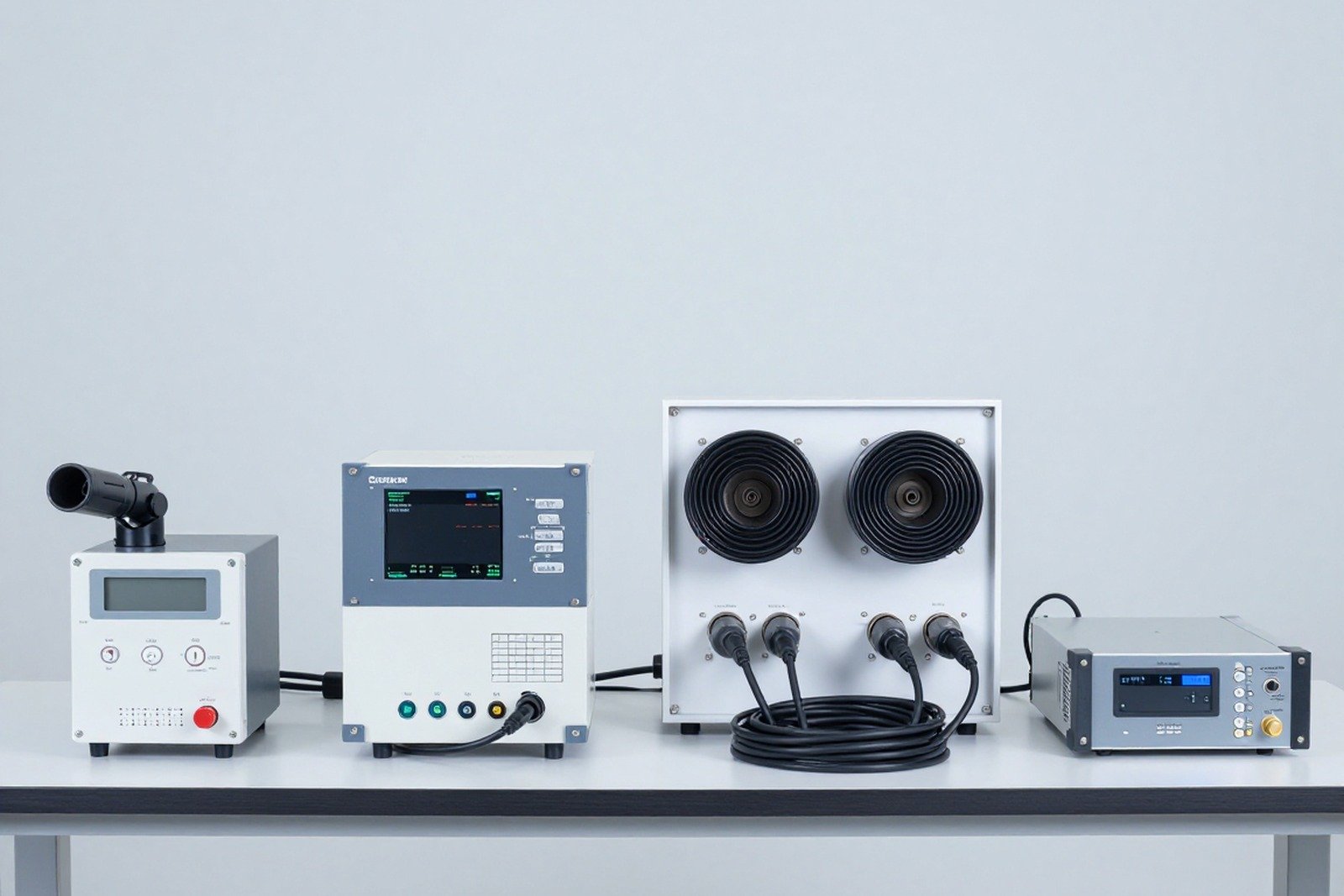

IEC 61000-4 là phần “phương pháp” của bộ IEC 61000: nó định nghĩa hiện tượng nhiễu, mức thử, cách bố trí thí nghiệm, dụng cụ và cách đánh giá cho các bài thử miễn nhiễm và đo lường EMC. Đây là phần mà phòng thử nghiệm dùng hàng ngày, và cũng là phần doanh nghiệp cần hiểu để biết mình đang trả tiền cho phép đo nào.

1. Vai trò của nhóm 61000-4

• Là basic EMC publication: đưa ra dải mức thử (thường có cả mức “X” để tiêu chuẩn sản phẩm tự chọn) và phương pháp chuẩn hóa.
• Không tự quyết định mức áp dụng — mức thử, tiêu chí đạt/không đạt và điều kiện vận hành do tiêu chuẩn sản phẩm hoặc tiêu chuẩn chung (61000-6-x) quy định.
• Đảm bảo kết quả tái lập giữa các phòng lab: cùng mức, cùng sóng, cùng bố trí thì phải cho kết quả tương đương trong phạm vi độ bất định cho phép.

Muốn hình dung toàn cảnh, hãy bắt đầu từ IEC TR 61000-4-1 — tài liệu hướng dẫn được xem như “bản đồ” dẫn đường cho cả nhóm 61000-4.

2. Các bài thử chính theo hiện tượng

2.1. Hiện tượng xung và quá độ

• IEC 61000-4-2 — ESD (phóng tĩnh điện): mô phỏng phóng điện từ người hoặc vật tích điện; mức tiếp xúc 2/4/6/8 kV, phóng không khí tới 15 kV.

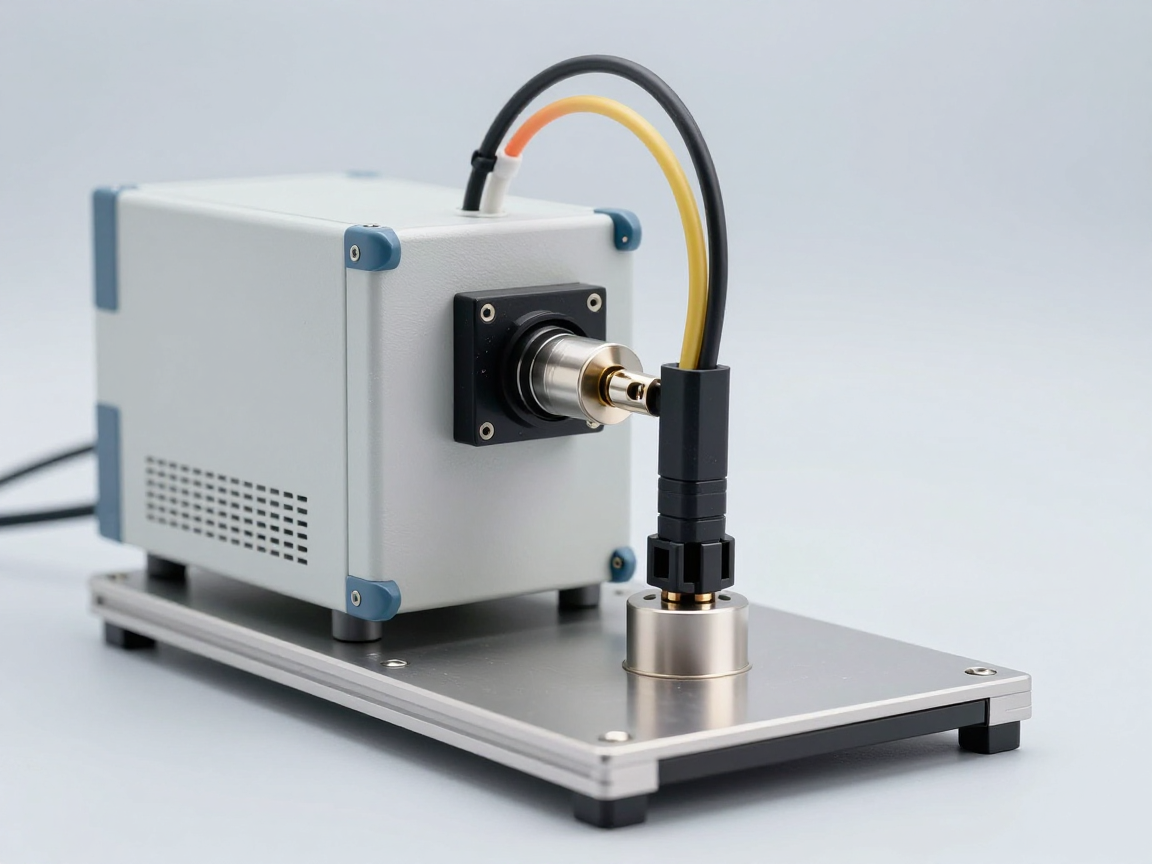

• IEC 61000-4-4 — EFT/Burst (chùm xung nhanh): xung nhanh, biên độ thấp, lặp lại cao trên cổng nguồn và cổng tín hiệu; gắn với hồ quang tiếp điểm relay.

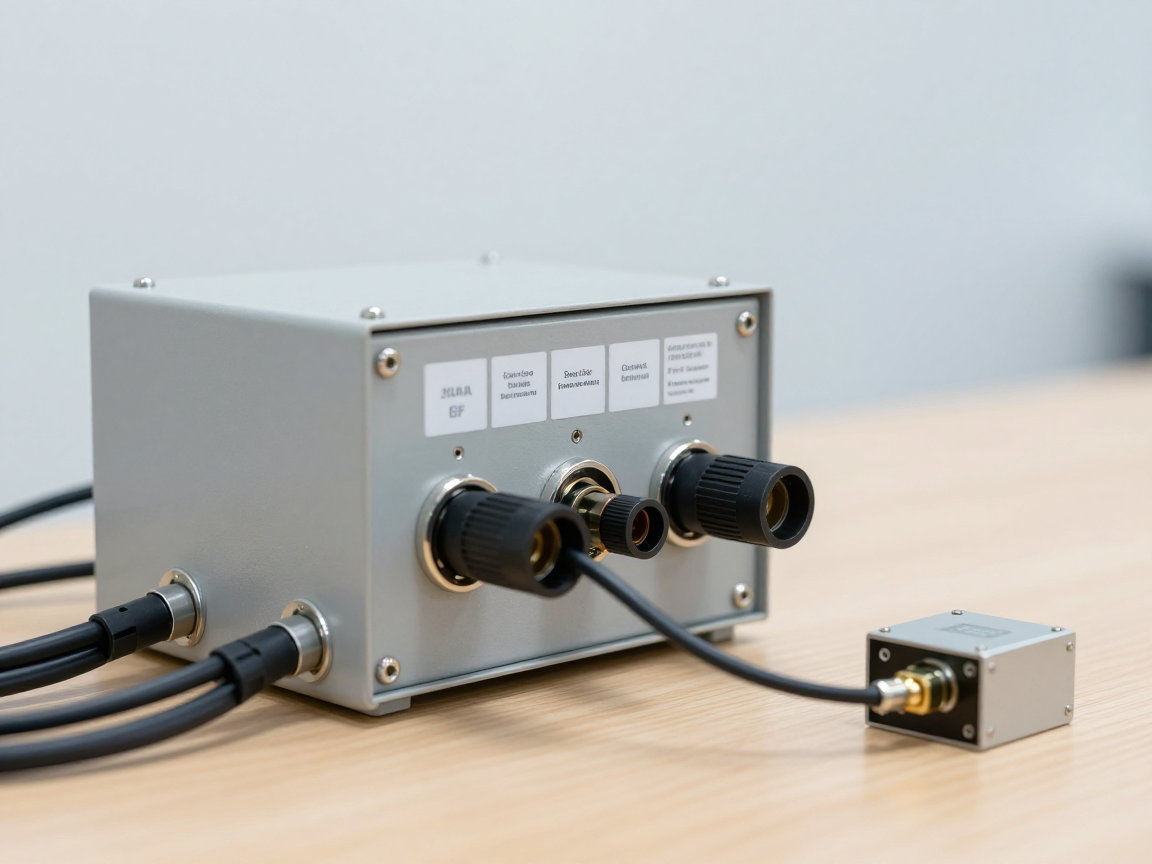

• IEC 61000-4-5 — Surge: xung năng lượng lớn (sét, chuyển mạch lưới), dạng 1,2/50 µs áp và 8/20 µs dòng, mức thường 1/2/4 kV và “X”.
• IEC 61000-4-12 — Ring wave: sóng dao động tắt dần dạng vòng, dùng cho thiết bị hạ áp trong nhà.
• IEC 61000-4-18 — Damped oscillatory wave: dao động tắt dần tần số cao, dùng cho thiết bị lắp trong trạm.

2.2. Trường điện từ

• IEC 61000-4-3 — Trường RF bức xạ: bài thử miễn nhiễm được dùng nhiều nhất, dải 80 MHz – 1 GHz và mở rộng tới 6 GHz ở bản hiện hành; mức điển hình 3 V/m hoặc 10 V/m.
• IEC 61000-4-6 — RF dẫn: bơm nhiễu RF qua cáp bằng CDN/EM-clamp, 150 kHz – 80 MHz, mức điển hình 3 V hoặc 10 V.
• IEC 61000-4-39 — Trường gần: mô phỏng nguồn RF đặt rất gần thiết bị (điện thoại, thiết bị vô tuyến gần), dải rộng tới 6 GHz.
• IEC 61000-4-8/4-9/4-10 — Từ trường: từ trường tần số công nghiệp 50/60 Hz, từ trường xung, từ trường dao động tắt dần.
• IEC 61000-4-20/4-21/4-22/4-23: buồng TEM, GTEM, buồng phản xạ (reverberation) và phương pháp thử trong buồng nhỏ.

2.3. Điện áp nguồn và chất lượng điện năng

• IEC 61000-4-11 (≤ 16 A) và IEC 61000-4-34 (> 16 A): sụt áp, ngắt ngắn và biến thiên điện áp trên nguồn AC.
• IEC 61000-4-29: sụt áp và ngắt ngắn trên cổng nguồn DC (thiết bị dùng adapter, thiết bị viễn thông, thiết bị chạy pin).
• IEC 61000-4-27 (mất cân bằng pha), IEC 61000-4-28 (biến thiên tần số nguồn): các phép thử miễn nhiễm tần số thấp đặc thù.
• IEC 61000-4-14 (dao động điện áp), IEC 61000-4-13 (hài và trung hài tần số thấp) — mặt miễn nhiễm của nhóm tần số thấp.

2.4. Đo lường tần số thấp và chất lượng điện năng

• IEC 61000-4-7 — Đo hài và trung hài (dùng kèm giới hạn 61000-3-2).
• IEC 61000-4-15 — Flickermeter: đo nhấp nháy (Pst, Plt) theo 61000-3-3 và 61000-3-11.
• IEC 61000-4-30 — Phương pháp đo chất lượng điện năng Class A và Class S; bản 2025 có hiệu chỉnh 2026.
• IEC 61000-4-31, 61000-4-41: đo trên lưới dòng lớn và các phương pháp đo bổ sung.

2.5. Nhóm đặc biệt

• IEC 61000-4-16, 4-17, 4-19: nhiễu dẫn tần số thấp, gợn nguồn DC và tín hiệu trên lưới.
• IEC 61000-4-24, 4-25, 4-32, 4-33, 4-35, 4-36: nhóm hiện tượng xung điện từ cao tới HEMP/HPEM — dùng cho trạm, quân sự, hạ tầng trọng yếu.

3. Một bài thử miễn nhiễm gồm những gì?

1. Kế hoạch thử (test plan) — liệt kê cổng thử, mức thử, tiêu chí đạt, chế độ vận hành EUT, chế độ theo dõi.
2. Chọn mức và dạng sóng theo tiêu chuẩn sản phẩm; ghi đủ thông số (biên độ, thời gian lên, độ rộng, tần số lặp).
3. Cấu hình EUT — dây dẫn đặt đúng chiều dài và độ cao quy định, EUT nối với thiết bị phụ trợ, phần mềm theo dõi chạy liên tục.
4. Hiệu chuẩn/kiểm tra dụng cụ — súng ESD, máy phát burst/surge, hệ thống bơm RF, CDN đều phải có chứng nhận hiệu chuẩn còn hiệu lực.
5. Chạy thử và ghi nhận — quan sát cả tiêu chí chức năng lẫn hiện tượng bất thường; kết luận A/B/C cho từng cổng.

4. Tiêu chí đánh giá A/B/C

Mỗi bài thử phải kèm tiêu chí do tiêu chuẩn sản phẩm chọn. Ba mức quen thuộc:

• A: hoạt động đúng như thiết kế trong và sau khi bị nhiễu.
• B: suy giảm tạm thời, tự hồi phục sau khi hết nhiễu, không cần can thiệp.
• C: suy giảm tạm thời, cần người vận hành reset lại, nhưng không mất dữ liệu và không mất chức năng an toàn.

Thực tế, nhiều lỗi EMC không nằm ở mức thử mà ở tiêu chí theo dõi: nếu không đặt chế độ vận hành “xấu nhất” và không có phần mềm giám sát, thiết bị có thể đã mất chức năng mà báo cáo vẫn ghi đạt.

5. Cập nhật phiên bản cần biết (tra ngày 29/09/2026)

• IEC 61000-4-2:2025 (bản 3) thay bản 2008 — bổ sung hiệu chuẩn đầu phun không khí, phụ lục chọn điểm thử và thiết bị đeo.
• IEC 61000-4-30:2025 kèm hiệu chỉnh 2026 — cập nhật phương pháp đo chất lượng điện năng Class A/Class S.
• IEC 61000-4-29:2026 (bản 2) — thay bản 2000 cho thử sụt áp/ngắt nguồn DC.
• Các sửa đổi gần đây: 61000-4-23 A1:2025, 61000-4-27 A2:2025, 61000-4-34 A2:2025.
• Bản đang dùng phổ biến: 61000-4-3:2020, 61000-4-6:2023 (bản 5).

6. Kết luận

IEC 61000-4 là công cụ để biến yêu cầu EMC thành phép đo có thể lặp lại: mỗi hiện tượng nhiễu có một phần tiêu chuẩn tương ứng định nghĩa sóng, mức và bố trí. Hiểu nhóm 61000-4 giúp bạn đặt đúng câu hỏi với phòng lab: thử hiện tượng gì, ở mức nào, theo phiên bản nào, đánh giá bằng tiêu chí nào — và đó là ba câu hỏi quyết định chất lượng của cả hồ sơ EMC.

Bài viết liên quan

• IEC 61000 là gì? Toàn cảnh bộ tiêu chuẩn tương thích điện từ
• IEC 61000-4-2: thử ESD — mức thử, bố trí và hiệu chuẩn
• Phát xạ và miễn nhiễm là gì? Nền tảng EMC
• IEC 61000-3-2: giới hạn hài dòng điện cho thiết bị ≤ 16 A

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Số hiệu và phiên bản tiêu chuẩn tra trên IEC Webstore ngày 29/09/2026 và có thể được cập nhật bởi IEC. Chính sách bản quyền & Miễn trừ trách nhiệm.

Câu hỏi “sản phẩm của tôi phải thử theo tiêu chuẩn EMC nào?” có một câu trả lời duy nhất: tiêu chuẩn áp dụng là tiêu chuẩn sản phẩm hoặc tiêu chuẩn họ sản phẩm do quy định của thị trường viện dẫn; chỉ khi không có tiêu chuẩn họ mới dùng tiêu chuẩn chung IEC 61000-6-x. Áp sai cấp tiêu chuẩn là nguyên nhân phổ biến nhất khiến hồ sơ bị trả lại.

1. Thứ tự ưu tiên giữa các loại tiêu chuẩn EMC

• Tiêu chuẩn sản phẩm: dành riêng cho một loại sản phẩm, ví dụ máy biến áp (IEC 61558), công tơ điện (IEC 62052), thiết bị y tế (IEC 60601-1-2), truyền động điện (IEC 61800-3). Ưu tiên cao nhất.
• Tiêu chuẩn họ sản phẩm: dành cho một nhóm sản phẩm theo chức năng — CISPR 14-1/14-2, CISPR 15, CISPR 11, CISPR 32/35. Ưu tiên thứ hai.
• Tiêu chuẩn chung (generic): IEC 61000-6-1, 6-2, 6-3, 6-4, 6-5, 6-7, 6-8 — chỉ dùng khi chưa có tiêu chuẩn sản phẩm/họ sản phẩm phù hợp.
• Tiêu chuẩn nền (basic): IEC 61000-3-x và 61000-4-x — cung cấp giới hạn, mức và phương pháp; được các cấp trên viện dẫn chứ không tự đứng riêng.

Nguyên tắc thực hành: không cộng dồn hai cấp tiêu chuẩn có cùng phạm vi. Nếu đã áp CISPR 14-1 cho máy giặt thì không cần áp thêm 61000-6-3 cho cùng yêu cầu phát xạ đó.

2. Bước 1 — Phân loại sản phẩm theo họ

• Thiết bị gia dụng, dụng cụ điện cầm tay, đồ chơi điện, thiết bị đun nấu: CISPR 14-1 (phát xạ) và CISPR 14-2 (miễn nhiễm).
• Thiết bị chiếu sáng: bóng đèn, bộ đèn, driver, ballast, đèn đường — CISPR 15.
• Thiết bị đa phương tiện: máy tính, màn hình, thiết bị mạng, router, TV, thiết bị âm thanh, camera IP, máy in — CISPR 32 (phát xạ) và CISPR 35 (miễn nhiễm).
• Thiết bị công nghiệp – khoa học – y tế (ISM), bộ nguồn công nghiệp, máy hàn: CISPR 11 (phát xạ); miễn nhiễm theo tiêu chuẩn sản phẩm hoặc 61000-6-2.
• Thiết bị y tế: IEC 60601-1-2 (bao gồm cả EMC miễn nhiễm chi tiết cho thiết bị y tế và hệ thống y tế).
• Truyền động điện – biến tần: IEC 61800-3.
• Thiết bị đo lường, điều khiển: IEC 61326-1 (và các phần 61326-2-x cho thiết bị đo chuyên biệt).
• Ô tô, xe máy điện: CISPR 25 (phát xạ trên xe), ISO 11452-x (miễn nhiễm trên xe), ISO 7637-x (xung trên cáp nguồn), UNECE R10.
• Thiết bị vô tuyến không dây: tiêu chuẩn vô tuyến tương ứng (ví dụ EN 300 328) và tiêu chuẩn EMC đi kèm theo nhóm chức năng, thường là EN 301 489-x.

3. Bước 2 — Xác định môi trường sử dụng

Môi trường quyết định Class (A hay B) của giới hạn phát xạ và mức miễn nhiễm khi dùng tiêu chuẩn chung:

• Môi trường dân dụng, thương mại, công nghiệp nhẹ: giới hạn chặt hơn (Class B theo CISPR 32; 61000-6-3 phát xạ, 61000-6-1 miễn nhiễm).
• Môi trường công nghiệp: giới hạn lỏng hơn (Class A; 61000-6-4 phát xạ, 61000-6-2 miễn nhiễm) nhưng mức miễn nhiễm cao hơn.
• Trạm biến áp, nhà máy điện: 61000-6-5 — nơi có cường độ điện từ cao bất thường.
• Chức năng an toàn: 61000-6-7 — liên quan tới an toàn chức năng và hệ thống liên quan an toàn.
• Thiết bị chuyên nghiệp dùng ở môi trường không xác định: 61000-6-8.

Lưu ý thực tế: khi bán cùng một sản phẩm cho cả hộ gia đình và nhà xưởng, nhà sản xuất thường chọn mức chặt hơn để một bộ hồ sơ dùng được cho nhiều kênh phân phối.

4. Bước 3 — Luôn kiểm tra nhóm 61000-3 nếu cắm vào lưới công cộng

Bất kể họ sản phẩm nào, nếu thiết bị nối vào lưới hạ áp công cộng, hai yêu cầu tần số thấp sau thường được viện dẫn ngay trong tiêu chuẩn họ:

• IEC 61000-3-2: giới hạn hài dòng điện — áp cho thiết bị có dòng vào ≤ 16 A mỗi pha.
• IEC 61000-3-3: giới hạn dao động điện áp và nhấp nháy — áp cho thiết bị ≤ 16 A mỗi pha, không bị 61000-3-11 chi phối.

Đây là lý do CISPR 14-1 hay CISPR 15 trong hồ sơ vẫn kéo theo yêu cầu 61000-3-2/3-3: nhóm 61000-3 bổ sung phần “tần số thấp” mà CISPR không bao phủ.

5. Sơ đồ chọn tiêu chuẩn — hỏi 4 câu liên tiếp

1. Sản phẩm có tiêu chuẩn sản phẩm riêng không? Nếu có (y tế, công tơ, biến áp, truyền động), dùng tiêu chuẩn đó trước.
2. Không có, thì sản phẩm thuộc họ nào? Gia dụng (CISPR 14-1/14-2), chiếu sáng (CISPR 15), đa phương tiện (CISPR 32/35), ISM (CISPR 11).
3. Không thuộc họ nào? Dùng tiêu chuẩn chung 61000-6-x theo môi trường sử dụng.
4. Sản phẩm có cắm vào lưới hạ áp công cộng không? Nếu có, bổ sung 61000-3-2 và 61000-3-3 khi tiêu chuẩn viện dẫn.

6. Những chỗ dễ sai

• CISPR 22 và CISPR 13 đã được hợp nhất vào CISPR 32. Hồ sơ mới không nên viện dẫn CISPR 22; miễn nhiễm tương ứng chuyển sang CISPR 35 (trước đây là CISPR 24).
• CISPR 32 chỉ có phát xạ. Nếu quy định yêu cầu miễn nhiễm, phải thêm CISPR 35 hoặc tiêu chuẩn chung tương ứng.
• Đèn LED chiếu sáng thuộc CISPR 15, không phải CISPR 32 — trừ khi thiết bị là màn hình hiển thị hay thiết bị đa phương tiện.
• Bộ nguồn rời (adapter, driver) có thể thuộc họ khác với sản phẩm hoàn chỉnh — cần xác định sản phẩm nào là “thiết bị chịu trách nhiệm” theo quy định của thị trường.
• Class A và Class B không phải “mức thử miễn nhiễm” — chúng là phân loại phát xạ theo môi trường, không đánh giá độ bền nhiễu.

7. Áp dụng tại Việt Nam

• Thiết bị điện, điện tử gia dụng và dụng cụ điện: QCVN 9:2012/BKHCN (Sửa đổi 1:2018) viện dẫn CISPR 14-1, CISPR 15 và CISPR 11; chuyển dịch thành TCVN 7492-1, TCVN 7186, TCVN 6988.
• Thiết bị ICT và vô tuyến: theo quy chuẩn chuyên ngành của Bộ Thông tin và Truyền thông, kèm danh mục hàng hoá có khả năng mất an toàn tại Phụ lục I/II Thông tư 36/2026/TT-BKHCN.
• An toàn điện (không phải EMC nhưng đi cùng hồ sơ): QCVN 4:2009/BKHCN và Sửa đổi 1:2016, chuẩn mực bộ IEC 60335.

8. Kết luận

Chọn đúng tiêu chuẩn EMC là một bài toán phân cấp, không phải bài toán “chọn bài thử”. Hãy bắt đầu từ tiêu chuẩn sản phẩm – họ sản phẩm – tiêu chuẩn chung theo đúng thứ tự ưu tiên, xác định môi trường sử dụng để chốt Class A/B, và luôn kiểm tra xem hồ sơ có kéo theo yêu cầu hài dòng và nhấp nháy của nhóm 61000-3 hay không.

Bài viết liên quan

• IEC 61000 là gì? Toàn cảnh bộ tiêu chuẩn tương thích điện từ
• CISPR 32 là gì? Phát xạ cho thiết bị đa phương tiện
• CISPR 14-1: phát xạ cho thiết bị gia dụng và dụng cụ điện
• Thủ tục đánh giá sự phù hợp 2026 cho đồ điện gia dụng và ICT

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Danh mục tiêu chuẩn là ví dụ điển hình, không thay thế việc tra cứu tiêu chuẩn và quy chuẩn áp dụng. Chính sách bản quyền & Miễn trừ trách nhiệm.

Tương thích điện từ (EMC) có hai nửa đối xứng: phát xạ (emission) — thiết bị gây nhiễu cho môi trường xung quanh, và miễn nhiễm (immunity) — thiết bị chịu được nhiễu từ môi trường. Mọi bài thử EMC đều thuộc một trong hai nửa này; phân biệt đúng sẽ giúp đọc đúng tiêu chuẩn, chuẩn bị đúng mẫu và không mua những phép đo không cần thiết.

1. EMC được định nghĩa thế nào?

Theo cách định nghĩa phổ biến trong bộ IEC 61000 và từ điển kỹ thuật điện (IEC 60050), EMC là khả năng của thiết bị hoạt động thoả đáng trong môi trường điện từ của nó mà không gây ra nhiễu điện từ không thể chấp nhận đối với bất kỳ vật nào trong môi trường đó.

Định nghĩa này chứa ba ý quan trọng:

• “Hoạt động thoả đáng” — EMC không đòi thiết bị hoàn hảo, chỉ đòi nó không suy giảm chức năng quá mức cho phép khi bị nhiễu.
• “Môi trường” — mỗi loại môi trường (nhà ở, nhà xưởng, bệnh viện, trạm biến áp) có mức nhiễu nền khác nhau, nên mức yêu cầu cũng khác nhau.
• “Không gây nhiễu không thể chấp nhận” — có những nhiễu nhỏ được coi là chấp nhận được; giới hạn chính là đường ranh giới đó.

2. Phát xạ (emission) — khi thiết bị là nguồn nhiễu

Phát xạ là năng lượng điện từ mà thiết bị tạo ra và đưa vào môi trường. Nguồn phát sinh điển hình: bộ nguồn xung, biến tần, động cơ có chổi than, đèn LED và driver, vi xử lý xung nhịp cao, mạch công suất đóng cắt. Phát xạ được chia theo đường lan truyền và theo dải tần:

• Phát xạ dẫn (conducted emission): nhiễu lan theo dây nguồn, dây tín hiệu, dây tiếp đất. Dải đo phổ biến 150 kHz – 30 MHz với LISN (mạng ổn định trở kháng nguồn).
• Phát xạ bức xạ (radiated emission): nhiễu lan qua không gian, đo bằng ăng-ten trong buồng bán triệt hoặc bãi thử ngoài trời. Dải đo phổ biến 30 MHz – 1 GHz, một số tiêu chuẩn mở rộng tới 6 GHz.
• Phát xạ tần số thấp: sóng hài dòng điện và dao động điện áp/nhấp nháy đổ vào lưới — thuộc nhóm IEC 61000-3.

Kết quả phát xạ thường đọc theo mức cực đại ở chế độ đo quasi-peak (QP), và kiểm tra thêm average (AVG) khi vượt giới hạn QP. Với thiết bị có chu kỳ làm việc ngắn, người ta phải chạy chế độ làm việc “xấu nhất” mới thấy hết nhiễu.

3. Miễn nhiễm (immunity) — khi thiết bị là “nạn nhân”

Miễn nhiễm là khả năng chịu đựng nhiễu mà vẫn giữ được chức năng. Ngược lại với miễn nhiễm là nhạy cảm (susceptibility). Một sản phẩm được coi là đạt miễn nhiễm khi, dưới tác động của hiện tượng nhiễu ở mức quy định, nó vẫn nằm trong tiêu chí đánh giá đã chọn:

• Tiêu chí A: hoạt động bình thường trong và sau khi nhiễu.
• Tiêu chí B: chức năng bị suy giảm tạm thời nhưng tự phục hồi sau khi hết nhiễu, không cần can thiệp của người vận hành.
• Tiêu chí C: suy giảm tạm thời và cần người vận hành khởi động lại hoặc cấu hình lại, nhưng vẫn giữ được dữ liệu và chức năng an toàn.

Ba tiêu chí này do tiêu chuẩn sản phẩm chọn, không do 61000-4-x quyết định. Với cùng một bài thử ESD 4 kV, thiết bị y tế có thể phải đạt tiêu chí A trong khi một thiết bị gia dụng được chấp nhận tiêu chí B — và điều đó hợp lý, vì hậu quả mất chức năng khác nhau.

4. Bốn tổ hợp và cách gọi tên

Ghép hai cách chia (dẫn/bức xạ) với hai nửa (phát xạ/miễn nhiễm) ta được bốn tổ hợp thường gặp trên báo cáo thử:

• Phát xạ dẫn — ví dụ đo nhiễu cổng nguồn theo CISPR 11, CISPR 14-1, CISPR 15, CISPR 32.
• Phát xạ bức xạ — ví dụ đo trường ở 10 m trong buồng bán triệt theo CISPR 14-1, CISPR 32.
• Miễn nhiễm dẫn — ví dụ RF dẫn theo IEC 61000-4-6, ripple nguồn DC theo 61000-4-17.
• Miễn nhiễm bức xạ — ví dụ trường RF bức xạ theo IEC 61000-4-3, từ trường tần số công nghiệp theo 61000-4-8.

5. Bản đồ dải tần và hiện tượng

• 0 – 2 kHz: sóng hài dòng điện, dao động điện áp và nhấp nháy, mất cân bằng pha, biến thiên tần số nguồn (giới hạn ở IEC 61000-3-2, 61000-3-3, 61000-3-11, 61000-3-12; phương pháp ở 61000-4-7, 61000-4-15, 61000-4-13, 61000-4-14, 61000-4-27, 61000-4-28).
• 2 – 150 kHz: nhiễu dẫn tần số thấp, tín hiệu trên lưới, gợn trên nguồn DC (IEC 61000-4-16, 61000-4-17, 61000-4-19).
• 150 kHz – 30 MHz: nhiễu dẫn tần số cao — nửa phát xạ do CISPR quy định, nửa miễn nhiễm ở IEC 61000-4-6.
• 30 MHz – 1 GHz: nhiễu bức xạ và miễn nhiễm trường RF (IEC 61000-4-3; phát xạ theo CISPR).
• Trên 1 GHz: bức xạ tần số cao, miễn nhiễm tới 6 GHz theo 61000-4-3; thiết bị có nguồn RF ở gần xét thêm 61000-4-39.
• Hiện tượng xung: ESD (61000-4-2), chùm xung nhanh EFT/Burst (61000-4-4), xung sét/chuyển mạch surge (61000-4-5), sóng dao động tắt dần (61000-4-18) — không xếp theo dải tần vì mang năng lượng rất rộng.
• Điện áp: sụt áp, ngắt ngắn, biến thiên áp trên nguồn AC (61000-4-11, 61000-4-34) và trên cổng DC (61000-4-29).

6. Đo bằng đại lượng nào?

• Nhiễu dẫn: điện áp, đơn vị dBµV (mức so với 1 µV).
• Nhiễu bức xạ: cường độ trường điện, đơn vị dBµV/m hoặc V/m.
• Miễn nhiễm từ trường: cường độ trường từ, đơn vị A/m.
• Hài dòng điện: ampe (A) theo bậc hài, hoặc % so với dòng cơ bản với thiết bị chiếu sáng.
• Nhấp nháy: chỉ số Pst (ngắn hạn), Plt (dài hạn) và biên độ thay đổi điện áp d, dmax.

7. Tiêu chuẩn nào cho việc gì?

• Phát xạ tần số thấp: IEC 61000-3-2, 61000-3-3, 61000-3-11, 61000-3-12.
• Phát xạ tần số cao: CISPR 11, CISPR 14-1, CISPR 15, CISPR 32 (và giới hạn theo tiêu chuẩn ngành).
• Miễn nhiễm: IEC 61000-4-2 đến 61000-4-39 tùy hiện tượng; với thiết bị đa phương tiện là CISPR 35, với thiết bị gia dụng là CISPR 14-2.
• Tiêu chuẩn chung để “gọi” các phần trên: IEC 61000-6-1, 6-2, 6-3, 6-4, 6-5, 6-7, 6-8.

8. Ba hiểu lầm phổ biến

1. “Đo phát xạ đạt là xong EMC”. Không đúng — phát xạ và miễn nhiễm là hai bộ yêu cầu độc lập; nhiều thị trường bắt buộc cả hai.
2. “ESD, surge, EFT là phát xạ vì thiết bị bị tác động mạnh”. Ngược lại, đây là các bài thử miễn nhiễm: thiết bị đóng vai trò chịu đựng.
3. “Đạt CISPR là đạt IEC 61000-3”. CISPR quy định nhiễu dẫn/bức xạ tần số cao; hài và nhấp nháy vẫn do 61000-3-2 và 61000-3-3 quy định, dù cùng nằm trong một hồ sơ.

9. Kết luận

Nắm chắc hai nửa phát xạ – miễn nhiễm và bốn tổ hợp dẫn/bức xạ giúp đọc đúng tiêu chuẩn, lập đúng danh mục bài thử và hiểu đúng kết quả báo cáo. Bước tiếp theo là đi vào từng nhóm cụ thể: IEC 61000-3 cho giới hạn hài và nhấp nháy, IEC 61000-4 cho phương pháp thử miễn nhiễm, và CISPR 11/14/15/32 cho phát xạ tần số cao.

Bài viết liên quan

• IEC 61000 là gì? Toàn cảnh bộ tiêu chuẩn tương thích điện từ
• IEC 61000-4 là gì? Toàn cảnh các bài thử miễn nhiễm
• IEC 61000-3-2: giới hạn hài dòng điện cho thiết bị ≤ 16 A
• CISPR 32 là gì? Phát xạ cho thiết bị đa phương tiện

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Thuật ngữ và cách phân nhóm dựa trên bộ IEC 61000 và IEC Guide 107. Doanh nghiệp nên đối chiếu tiêu chuẩn gốc áp dụng cho sản phẩm cụ thể. Chính sách bản quyền & Miễn trừ trách nhiệm.

IEC 61000 là bộ tiêu chuẩn nền về tương thích điện từ (EMC) do IEC xây dựng: nó không quy định sản phẩm nào phải dán nhãn gì, mà định nghĩa hiện tượng nhiễu, mức thử, phương pháp đo và giới hạn để mọi tiêu chuẩn ngành dùng chung. Hiểu đúng bộ tiêu chuẩn này giúp doanh nghiệp chọn đúng bài thử, đúng phiên bản và không trả tiền cho những phép đo không cần thiết.

1. Vì sao cần một bộ tiêu chuẩn nền về EMC?

Mọi thiết bị điện – điện tử vừa phát ra nhiễu vừa chịu ảnh hưởng của nhiễu từ môi trường. Nếu mỗi ngành tự định nghĩa hiện tượng, mức thử và cách đo theo cách riêng thì kết quả thử ở phòng lab này không thể so sánh với phòng lab khác, và một sản phẩm đạt ở nước này lại trượt ở nước kia.

IEC 61000 ra đời để giải quyết đúng vấn đề đó: chuẩn hóa hiện tượng và phương pháp (thuộc nhóm 61000-4), chuẩn hóa giới hạn phát xạ tần số thấp (nhóm 61000-3), chuẩn hóa cách mô tả môi trường (nhóm 61000-2) và tiêu chuẩn chung cho nhóm sản phẩm (nhóm 61000-6).

2. Sáu nhóm của bộ IEC 61000

• 61000-1 — General: khái niệm, thuật ngữ, mô hình đánh giá, an toàn chức năng và độ bất định đo. Ví dụ IEC 61000-1-2:2016 về phương pháp đạt an toàn chức năng, IEC 61000-1-9:2024 về đánh giá độ bất định.
• 61000-2 — Environment: mô tả và phân loại môi trường điện từ, mức tương thích, mức nhiễu dự kiến. Ví dụ 61000-2-2 (mức tương thích dải tần thấp trong lưới hạ áp công cộng), 61000-2-4:2024 (mức tương thích trong lắp đặt công nghiệp).
• 61000-3 — Limits: giới hạn phát xạ tần số thấp đổ vào lưới công cộng — chủ yếu là sóng hài dòng điện và dao động điện áp/nhấp nháy (61000-3-2, 61000-3-3, 61000-3-11, 61000-3-12).
• 61000-4 — Testing and measurement techniques: định nghĩa hiện tượng, mức thử và cách thử — từ ESD, EFT, surge, trường RF đến sụt áp, từ trường, hài và chất lượng điện năng. Đây là nhóm được phòng thử nghiệm dùng nhiều nhất.
• 61000-5 — Installation and mitigation guidelines: hướng dẫn lắp đặt, tiếp đất, chống sét và giảm nhiễu ở mức hệ thống, công trình.
• 61000-6 — Generic standards: tiêu chuẩn chung theo môi trường sử dụng khi chưa có tiêu chuẩn ngành: dân dụng/thương mại (61000-6-1, 61000-6-3), công nghiệp (61000-6-2, 61000-6-4), nhà máy điện (61000-6-5), chức năng an toàn (61000-6-7), môi trường chuyên nghiệp (61000-6-8).

3. “Basic EMC publication” và vai trò của IEC Guide 107

Phần lớn tiêu chuẩn 61000-3 và 61000-4 mang trạng thái basic EMC publication theo IEC Guide 107. Nghĩa là:

• Chúng không tự áp đặt lên sản phẩm. Tiêu chuẩn sản phẩm hoặc tiêu chuẩn chung (61000-6-x) mới là văn bản “gọi” chúng ra dùng.
• Chúng cho dải mức thử và phương pháp chuẩn; việc chọn mức nào, tiêu chí đạt nào thuộc trách nhiệm của ủy ban kỹ thuật ngành.
• Vì vậy khi đọc một báo cáo thử, cần phân biệt rõ: mức thử (từ 61000-4-x) và yêu cầu áp dụng (từ tiêu chuẩn sản phẩm).

4. Cách đọc số hiệu và phiên bản

• 61000-4-2:2025 — phần 4-2, bản chính thức năm 2025. Số sau dấu hai chấm là năm ban hành, không phải số thứ tự phiên bản.
• 61000-3-2:2018/AMD2:2024 — bản gốc 2018 kèm sửa đổi 2 ban hành năm 2024.
• CSV (Consolidated version) là bản hợp nhất đã gộp sửa đổi; RLV (Redline version) là bản so sánh thay đổi; SER là gói toàn bộ các phần của một nhóm.
• Khi ghi trong hồ sơ, hợp đồng hay scope ISO/IEC 17025 nên ghi đủ chuỗi phiên bản, ví dụ IEC 61000-3-2:2018+A1:2020+A2:2024, để tránh tranh cãi về bản áp dụng.

5. Phần 3 và phần 4 khác nhau ở đâu?

Đây là điểm hay bị lẫn nhất:

• 61000-3 là giới hạn — nói thiết bị được phép phát ra bao nhiêu hài dòng, bao nhiêu dao động điện áp. Đây là “ngưỡng”, không có phương pháp thử chi tiết.
• 61000-4 là phương pháp — nói phải tạo hiện tượng nhiễu thế nào, mức bao nhiêu, bố trí ra sao, đánh giá đạt/không đạt theo tiêu chí nào. Đây là “cách làm”.

Ví dụ với một máy hút bụi: giới hạn hài dòng điện nằm ở 61000-3-2, nhưng phép đo lại thực hiện theo phương pháp của 61000-4-7; giới hạn nhấp nháy nằm ở 61000-3-3, còn dụng cụ đo chuẩn là flickermeter theo 61000-4-15.

6. Quan hệ với CISPR — chỗ nhiều người nhầm

IEC 61000-3 chỉ bao phủ phát xạ tần số thấp (hài, nhấp nháy). Phát xạ tần số cao — nhiễu dẫn và nhiễu bức xạ trong dải từ 150 kHz trở lên — do CISPR quy định: CISPR 11 (thiết bị công nghiệp, khoa học, y tế), CISPR 14-1/CISPR 14-2 (thiết bị gia dụng và dụng cụ điện), CISPR 15 (thiết bị chiếu sáng), CISPR 32/CISPR 35 (thiết bị đa phương tiện), CISPR 16-1-x và CISPR 16-2 (dụng cụ và phương pháp đo).

Vì vậy một sản phẩm có thể phải đồng thời: CISPR 14-1 cho nhiễu dẫn/bức xạ, IEC 61000-3-2 cho hài dòng và IEC 61000-3-3 cho nhấp nháy — tất cả đều là yêu cầu phát xạ nhưng ở ba tiêu chuẩn khác nhau.

7. Tình trạng hiệu lực của bộ tiêu chuẩn (tra ngày 29/09/2026)

Tra trên IEC Webstore, bộ IEC 61000 hiện có khoảng 170 ấn phẩm còn hiệu lực. Một số bản vừa được ban hành mà doanh nghiệp và phòng lab cần cập nhật:

• IEC 61000-4-2:2025 (bản 3) — thay bản 2008, bổ sung yêu cầu hiệu chuẩn đầu phun không khí và các phụ lục về thiết bị đeo.
• IEC 61000-4-30:2025 (bản 4, có bản hiệu chỉnh 07/2026) — phương pháp đo chất lượng điện năng Class A/Class S.
• IEC 61000-4-29:2026 (bản 2) — sụt áp và ngắt ngắn trên cổng nguồn DC.
• IEC 61000-6-3:2026 (bản 4) — tiêu chuẩn phát xạ chung cho môi trường dân dụng.
• Các bản hợp nhất đáng chú ý: 61000-3-2:2018+A1:2020+A2:2024, 61000-3-3:2013+A1:2017+A2:2021, 61000-4-6:2023 (bản 5).

8. IEC 61000 tại Việt Nam

• An toàn điện: QCVN 4:2009/BKHCN và Sửa đổi 1:2016, chuẩn mực là bộ IEC 60335 (đã chuyển dịch thành TCVN 5699).
• Tương thích điện từ: QCVN 9:2012/BKHCN và Sửa đổi 1:2018, chuẩn mực là CISPR 11, CISPR 14-1 và CISPR 15, chuyển dịch thành TCVN 6988, TCVN 7492-1 và TCVN 7186.
• Với thiết bị ICT và vô tuyến, yêu cầu EMC nằm trong các quy chuẩn chuyên ngành của Bộ Thông tin và Truyền thông; danh mục và phương thức đánh giá sự phù hợp tra theo Phụ lục I/II Thông tư 36/2026/TT-BKHCN.
• Lưu ý: quy chuẩn Việt Nam hiện dựa chủ yếu trên CISPR, nhưng CISPR 14-1 và CISPR 15 lại viện dẫn 61000-3-2 và 61000-3-3 cho hài và nhấp nháy — nên nhóm 61000-3 vẫn nằm trong yêu cầu bắt buộc.

9. Bốn bước dùng bộ tiêu chuẩn trong hồ sơ kỹ thuật

1. Xác định môi trường sử dụng (dân dụng, công nghiệp, chuyên nghiệp, nhà máy điện) và loại sản phẩm để tìm tiêu chuẩn ngành áp dụng.
2. Kiểm tra phiên bản của các phần IEC 61000-3 và 61000-4 được tiêu chuẩn ngành viện dẫn — phiên bản trong tiêu chuẩn ngành mới là bản có hiệu lực về mặt chứng nhận.
3. Chốt danh mục bài thử, mức thử và tiêu chí đạt trước khi thử; ghi rõ trong báo cáo.
4. Đối chiếu quy chuẩn quốc gia (QCVN) của thị trường nhập khẩu để bổ sung các yêu cầu bắt buộc như nhãn, hồ sơ, phương thức chứng nhận.

10. Câu hỏi thường gặp

IEC 61000 có phải là tiêu chuẩn bắt buộc để dán nhãn hợp quy?

Không. IEC 61000 là tiêu chuẩn nền kỹ thuật. Văn bản bắt buộc là quy chuẩn/quy định của thị trường (ví dụ tại Việt Nam là QCVN 4 và QCVN 9), trong đó viện dẫn tiêu chuẩn nền tương ứng.

Một sản phẩm có cần thử cả phần 3 và phần 4 không?

Tùy tiêu chuẩn áp dụng: phần 3 (giới hạn) thường áp cho mọi thiết bị nối lưới hạ áp công cộng có dòng ≤ 16 A; phần 4 (miễn nhiễm) chỉ áp nếu tiêu chuẩn sản phẩm/quy định yêu cầu. Nhiều thị trường yêu cầu cả hai.

11. Kết luận

IEC 61000 là “bộ xương” kỹ thuật của EMC: nhóm 1 nói về khái niệm, nhóm 2 về môi trường, nhóm 3 về giới hạn phát xạ tần số thấp, nhóm 4 về phương pháp thử và đo, nhóm 5 về lắp đặt, nhóm 6 nối tất cả vào sản phẩm theo môi trường sử dụng. Nắm được vai trò từng nhóm, biết tiêu chuẩn nào “gọi” tiêu chuẩn nào, và luôn kiểm tra phiên bản hiện hành — đó là ba việc giúp hồ sơ EMC đi nhanh và đúng ngay từ lần đầu.

Bài viết liên quan

• Phát xạ và miễn nhiễm là gì? Nền tảng EMC cho người làm tiêu chuẩn
• IEC 61000-4 là gì? Toàn cảnh các bài thử miễn nhiễm
• Tiêu chuẩn EMC nào áp cho sản phẩm của bạn? Sơ đồ chọn
• QCVN 4:2009/BKHCN và Sửa đổi 1:2016: an toàn thiết bị điện, điện tử

Trao đổi thêm

Miễn trừ trách nhiệm

Bài viết do chúng tôi tự biên soạn để diễn giải; không phải tư vấn pháp lý. Số liệu phiên bản tiêu chuẩn tra trên IEC Webstore ngày 29/09/2026. Doanh nghiệp nên đối chiếu nguyên văn tiêu chuẩn và quy chuẩn áp dụng cho sản phẩm cụ thể. Chính sách bản quyền & Miễn trừ trách nhiệm.
