Hai cụm từ “sốc nhiệt” (thermal shock) và “thay đổi nhiệt độ” (change of temperature / thermal cycling) thường được dùng thay cho nhau trong trao đổi kỹ thuật. Nhưng chúng mô tả hai cơ chế hư hỏng khác nhau, dẫn tới hai cách thử khác nhau.
Bài viết này phân biệt hai khái niệm, giải thích khi nào cần phép nào, và những sai sót khi dùng phép này để kết luận cho phép kia.
1. Vì sao hai khái niệm hay bị dùng lẫn?
Vì cả hai đều liên quan tới nhiệt độ thay đổi giữa hai mức. Khác biệt không nằm ở nhiệt độ, mà ở tốc độ chuyển nhiệt, số chu kỳ, và cơ chế hư hỏng mà phép thử nhắm tới:
- Sốc nhiệt: quan tâm tới ứng suất tức thời khi mẫu chuyển nhiệt rất nhanh. Hư hỏng có thể xuất hiện chỉ sau vài chu kỳ.
- Thay đổi nhiệt độ / chu kỳ nhiệt: quan tâm tới mỏi tích lũy theo nhiều chu kỳ với tốc độ chuyển nhiệt vừa phải. Hư hỏng xuất hiện sau số lượng chu kỳ đáng kể.
2. Bảng phân biệt
| Khía cạnh | Sốc nhiệt | Thay đổi nhiệt độ / chu kỳ nhiệt |
|---|---|---|
| Câu hỏi trả lời | Sản phẩm có chịu được thay đổi nhiệt đột ngột không? | Sản phẩm có chịu được mỏi nhiệt tích lũy không? |
| Tốc độ chuyển nhiệt | Rất nhanh, mẫu thường được chuyển ngay giữa hai môi trường | Có kiểm soát, theo tốc độ quy định |
| Số chu kỳ điển hình | Ít (vài chu kỳ đến vài chục) | Nhiều (hàng trăm đến hàng nghìn, tùy yêu cầu) |
| Cơ chế hỏng chính | Nứt do ứng suất nhiệt, vỡ vật liệu giòn, bong lớp phủ, hở mối nối | Mỏi mối hàn, mỏi vật liệu, trôi tham số, mất kín |
| Thời gian thử | Ngắn hơn nếu số chu kỳ ít | Dài hơn, phụ thuộc số chu kỳ |
| Yêu cầu thiết bị | Hệ chuyển mẫu nhanh hoặc hai buồng | Buồng có điều khiển ramp chính xác |
3. Các phép thử tương ứng trong từng hệ tiêu chuẩn
| Hệ tiêu chuẩn | Phép thử liên quan | Ghi chú |
|---|---|---|
| IEC 60068-2-14 | Na (thay đổi nhiệt độ nhanh), Nb (thay đổi nhiệt độ từ từ) | Na với tốc độ chuyển nhiệt nhanh thường được dùng cho mục tiêu sốc nhiệt |
| MIL-STD-810 | Phương pháp thử sốc nhiệt | Triết lý chọn mức theo môi trường vòng đời |
| Tiêu chuẩn ngành linh kiện bán dẫn (họ JESD) | Chu kỳ nhiệt cho linh kiện | Chu kỳ nhiều, mục tiêu mỏi và độ tin cậy linh kiện |
| Tiêu chuẩn ngành lắp ráp điện tử (họ IPC) | Chu kỳ nhiệt cho mối hàn, bo mạch | Gắn với đánh giá mỏi mối hàn theo chu kỳ nhiệt |
Lưu ý quan trọng: ký hiệu và cách xác định mức khắc nghiệt khác nhau giữa các hệ. Không nên suy diễn kết quả từ hệ này sang hệ kia nếu không có bảng đối chiếu được công nhận.
4. Chọn phép nào theo mục tiêu
| Mục tiêu | Phép thử phù hợp | Lý do |
|---|---|---|
| Đánh giá rủi ro nứt do thay đổi nhiệt đột ngột khi vận chuyển, bảo quản | Sốc nhiệt (Na với tốc độ nhanh) | Mô phỏng điều kiện khắc nghiệt tức thời |
| Đánh giá tuổi thọ mối hàn, mỏi vật liệu theo vòng đời sử dụng | Chu kỳ nhiệt (Nb hoặc phép tương ứng) | Đánh giá tích lũy mỏi theo số chu kỳ |
| Sàng lọc lỗi sản xuất (screening) | Sốc nhiệt số chu kỳ ít | Phát hiện nhanh chi tiết lắp ráp khiếm khuyết |
| Chứng minh thiết kế đáp ứng yêu cầu khách hàng | Theo đúng tiêu chuẩn mà khách hàng viện dẫn | Tránh việc thử đúng nhưng không đúng yêu cầu |

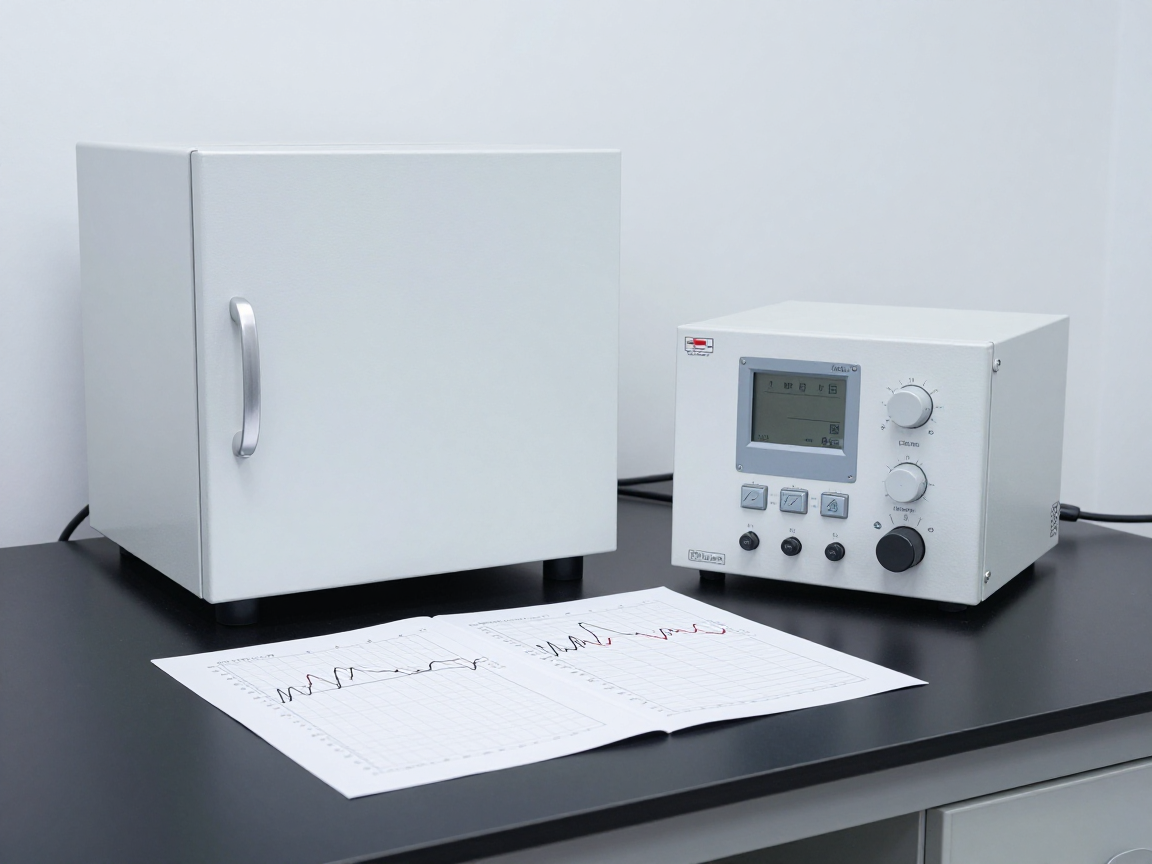

5. Vì sao tốc độ chuyển nhiệt quyết định kết quả
Với mẫu có khối lượng nhiệt lớn, nhiệt độ bề mặt và nhiệt độ lõi không bao giờ bằng nhau trong giai đoạn chuyển nhiệt. Chênh lệch này tạo ra ứng suất nội tại. Khi chuyển nhiệt càng nhanh, chênh lệch càng lớn và ứng suất càng cao.
Hệ quả thực tế:
- Cùng biên độ nhiệt, thử với tốc độ nhanh hơn cho kết quả khắc nghiệt hơn — nhưng không tương đương về mặt kỹ thuật.
- Mẫu lớn có thể không đạt sốc nhiệt nhưng đạt chu kỳ nhiệt (hoặc ngược lại), vì hai phép thử nhắm hai cơ chế khác nhau.

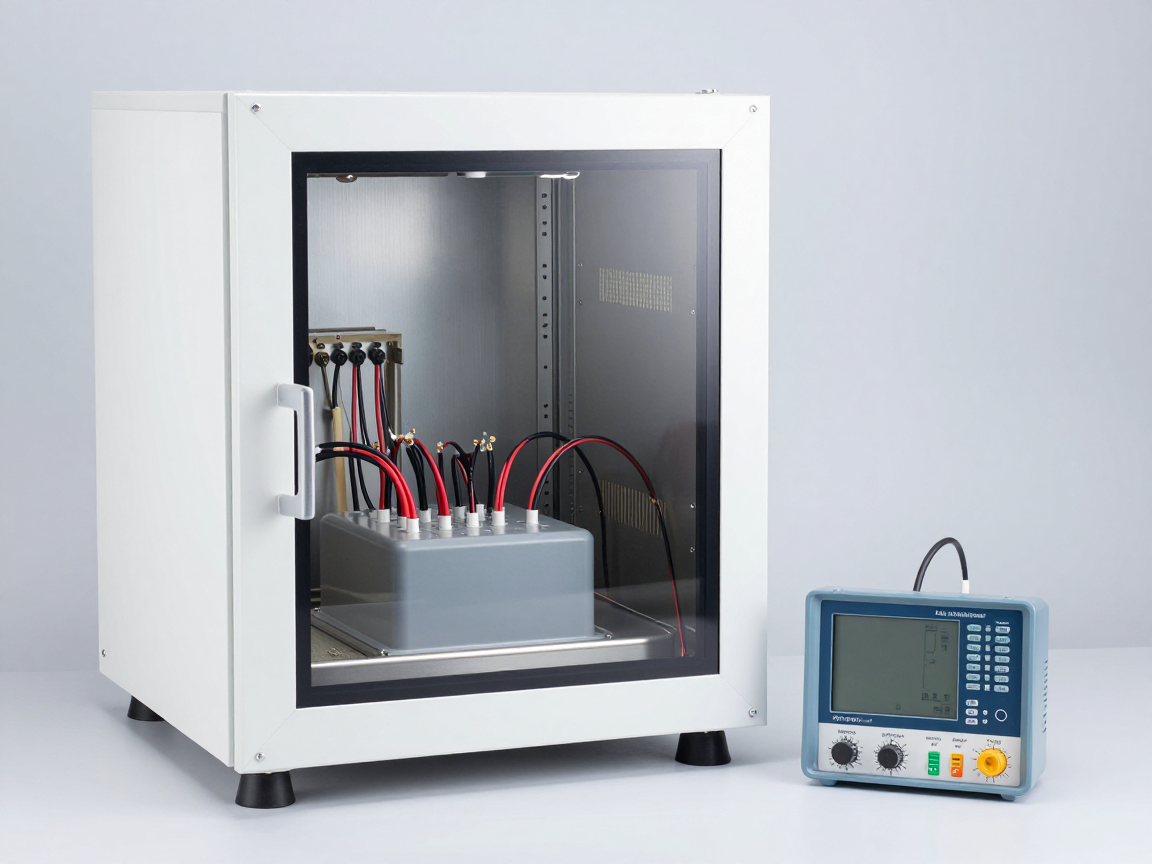

- Tốc độ thay đổi nhiệt độ của không khí trong buồng không bằng tốc độ thay đổi nhiệt độ của mẫu. Cần đo trên mẫu.
6. Sai sót khi dùng phép này thay phép kia
- Dùng sốc nhiệt để kết luận về mỏi nhiệt: số chu kỳ quá ít, không đủ để bộc lộ mỏi tích lũy.
- Dùng chu kỳ nhiệt tốc độ chậm để kết luận về khả năng chịu sốc nhiệt: tốc độ thấp không tạo ứng suất tức thời tương đương.
- Không ghi tốc độ chuyển nhiệt mà chỉ ghi hai mức nhiệt độ — kết quả không thể tái lập.
- Không ghi số chu kỳ và chu kỳ kiểm tra trung gian — không biết mức độ mỏi.
- Không đo nhiệt độ trên mẫu — không chứng minh được mẫu thực sự chịu điều kiện đã nêu.
- Áp kết quả của hệ tiêu chuẩn này cho yêu cầu của hệ tiêu chuẩn khác khi không có đối chiếu.
7. Câu hỏi thường gặp
Sốc nhiệt có khắc nghiệt hơn thay đổi nhiệt độ không?
Không thể so sánh trực tiếp vì nhắm hai cơ chế khác nhau. Sốc nhiệt khắc nghiệt hơn về ứng suất tức thời; chu kỳ nhiệt khắc nghiệt hơn về mỏi tích lũy.
Bao nhiêu chu kỳ thì được coi là sốc nhiệt?
Không có ngưỡng số chu kỳ phân biệt. Tiêu chí phân biệt là tốc độ chuyển nhiệt và cơ chế hư hỏng cần đánh giá.
Nếu khách hàng chỉ ghi “thermal shock” thì làm thế nào?
Đề nghị khách hàng xác nhận tiêu chuẩn cụ thể, hai mức nhiệt độ, thời gian duy trì, thời gian chuyển mẫu và số chu kỳ. Đây là các thông số bắt buộc để thực hiện được.
Có thể dùng cùng một buồng cho cả hai phép thử không?

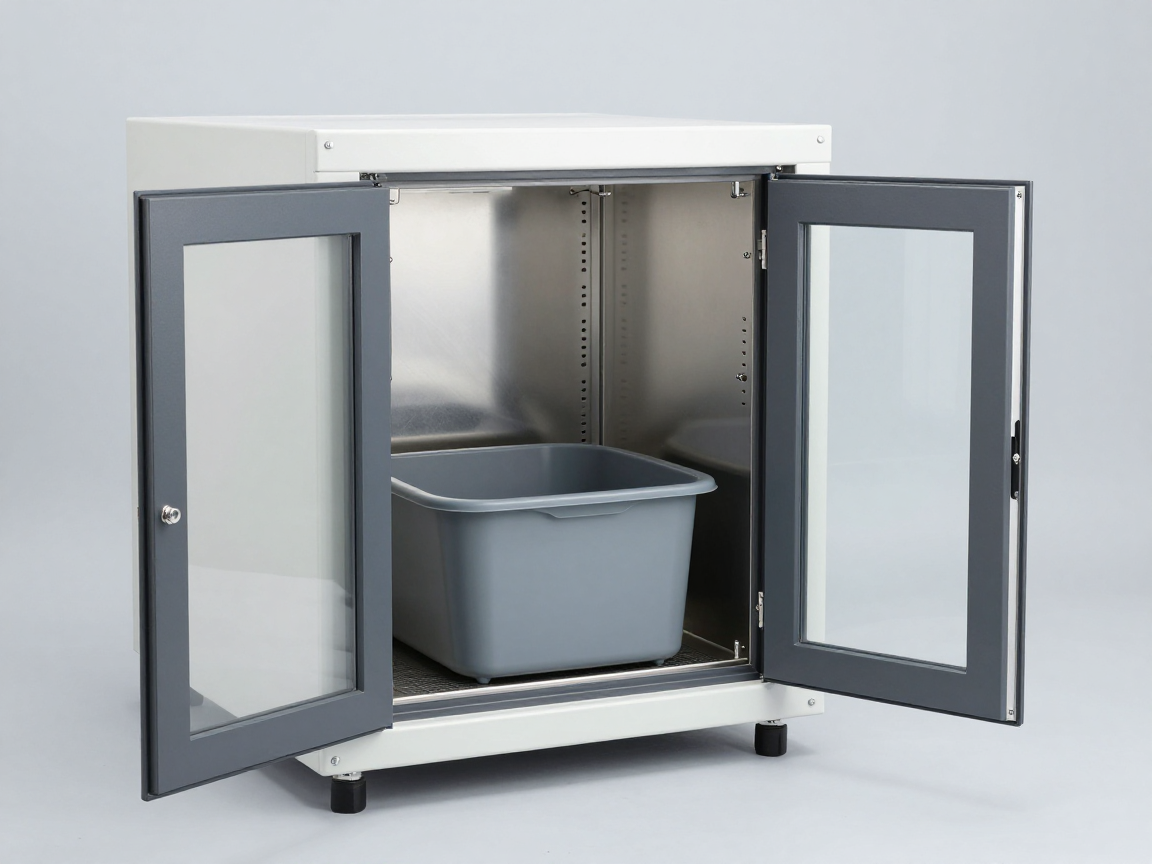

Được nếu buồng đáp ứng tốc độ thay đổi nhiệt yêu cầu. Với sốc nhiệt tốc độ cao, thường cần hệ hai buồng hoặc hệ chuyển mẫu chuyên dụng.
Kiểm tra chức năng nên đặt ở đâu?
Tại các mốc trung gian theo yêu cầu, và sau khi kết thúc. Với sản phẩm có chức năng an toàn, nên theo dõi liên tục trong giai đoạn chuyển nhiệt.
Sốc nhiệt có phát hiện lỗi mối hàn không?
Có, đặc biệt với mối hàn kém chất lượng hoặc mối nối đã có khuyết tật. Nhưng với mỏi mối hàn theo vòng đời, chu kỳ nhiệt nhiều lần mới phù hợp hơn.
Với bo mạch điện tử thì nên theo tiêu chuẩn nào?
Tùy yêu cầu: có thể theo IEC 60068-2-14 nếu khách hàng viện dẫn bộ này, hoặc theo tiêu chuẩn ngành lắp ráp điện tử khi cần đánh giá mỏi mối hàn theo vòng đời. Điều quan trọng là thống nhất trước về phép thử, số chu kỳ và tiêu chí đạt.
Mẫu có khối lượng lớn thì chọn phép nào?
Cần cân nhắc: khối lượng lớn khó đạt tốc độ chuyển nhiệt nhanh, nên phép sốc nhiệt có thể không đạt đúng điều kiện yêu cầu. Trong trường hợp đó, đo nhiệt độ trên mẫu để xác nhận tốc độ thực tế trước khi kết luận.
8. Kết luận
Sốc nhiệt và thay đổi nhiệt độ là hai phép thử khác nhau về bản chất, phân biệt bởi tốc độ chuyển nhiệt, số chu kỳ và cơ chế hư hỏng cần đánh giá. Dùng phép này kết luận cho phép kia là nguồn gốc phổ biến của kết luận sai trong hồ sơ độ tin cậy.
Ba việc nên làm: xác định mục tiêu đánh giá trước khi chọn phép; ghi đủ năm thông số (hai mức nhiệt độ, tốc độ chuyển nhiệt, thời gian duy trì, số chu kỳ, trạng thái mẫu); và đo nhiệt độ trên mẫu để chứng minh phép thử diễn ra đúng như mô tả.
Nguồn tham khảo
- IEC 60068-2-14 — Thử nghiệm N: Thay đổi nhiệt độ (Na và Nb).
- IEC 60068-1 — Quy định chung và hướng dẫn.
- IEC 60068-3-7 — Đo trong buồng nhiệt độ có tải.
- MIL-STD-810 — Phương pháp thử môi trường (nhóm phương pháp nhiệt độ).
- Các bộ tiêu chuẩn ngành cho linh kiện bán dẫn và lắp ráp điện tử (họ JESD, họ IPC).
