Nếu thử ẩm nóng ổn định trả lời câu hỏi “sản phẩm chịu được hơi ẩm liên tục không?”, thì thử nghiệm Db theo IEC 60068-2-30 trả lời câu hỏi khác: “sản phẩm chịu được môi trường nóng ẩm thay đổi theo chu kỳ ngày – đêm, có ngưng tụ trên bề mặt, không?”. Đây là phép thử mô phỏng sát môi trường nhiệt đới ẩm và các nhà máy không điều hòa khí hậu.
Bài viết này giải thích chu kỳ 24 giờ của Db hoạt động như thế nào, vì sao ngưng tụ là phần cố ý của phép thử, và cách ghi yêu cầu để kết quả có giá trị.
1. Thử nghiệm Db trả lời câu hỏi gì?
Db là phép thử ẩm nóng chu kỳ (damp heat, cyclic). Mẫu được đưa qua nhiều chu kỳ 24 giờ, mỗi chu kỳ gồm một giai đoạn ở nhiệt độ cao kèm độ ẩm tương đối cao, và một giai đoạn nhiệt độ thấp hơn. Trong giai đoạn nâng nhiệt độ, hơi ẩm ngưng tụ trên bề mặt mẫu — đây là hiệu ứng được thiết kế có chủ đích, vì đó chính là điều xảy ra trong thực tế.
- Nước ngưng có thể thấm vào khe hở, qua gioăng, vào trong vỏ và gây rò điện.
- Chu kỳ ẩm – khô gây ăn mòn điện hóa nhanh hơn nhiều so với ẩm ổn định, nhất là khi có điện áp.
- Vật liệu ghép, lớp phủ, keo dán chịu ứng suất lặp lại do co giãn khác nhau.
- Nhãn, mực in, mối nối dây dẫn là các điểm suy giảm sớm thường gặp.
Vì vậy Db là phép thử phù hợp hơn Cab khi cần mô phỏng môi trường vận hành thực tế ở Việt Nam và khu vực nhiệt đới, hoặc khi sản phẩm được lắp trong nhà xưởng không kiểm soát khí hậu.
2. Chu kỳ 24 giờ hoạt động như thế nào?
Một chu kỳ Db có hai pha: pha nhiệt độ cao duy trì độ ẩm rất cao, và pha nhiệt độ thấp hơn. Điểm mấu chốt không nằm ở giá trị nhiệt độ, mà ở động học của quá trình:
| Pha trong chu kỳ | Điều gì xảy ra với mẫu | Ý nghĩa kỹ thuật |
|---|---|---|
| Pha nhiệt độ cao, độ ẩm cao | Mẫu nóng lên, vật liệu hấp thụ ẩm, bề mặt giữ một lớp ẩm | Tạo điều kiện thuận lợi cho ăn mòn và dẫn điện bề mặt |
| Chuyển xuống nhiệt độ thấp | Độ ẩm tương đối tăng khi nhiệt độ giảm; hơi ẩm có thể ngưng tụ | Nước ngưng có thể vào khe, mao dẫn bên trong mẫu |
| Pha nhiệt độ thấp | Mẫu nguội, vật liệu co lại | Ứng suất cơ học lặp lại với vật liệu ghép |
| Chuyển lên nhiệt độ cao | Mẫu ấm nhanh hơn môi trường trong một số trường hợp; hơi ẩm ngưng trên bề mặt | Giai đoạn ngưng tụ được kiểm soát — điểm đặc trưng của Db |
Khác biệt giữa Db và Cab không chỉ là “có chu kỳ hay không”, mà là có ngưng tụ. Số chu kỳ là biến số khắc nghiệt chính, cùng với nhiệt độ pha cao và trạng thái cấp điện của mẫu.
3. Trình tự thực hiện
- Ổn định ban đầu và lập mốc: đo điện trở cách điện, dòng rò, chức năng; chụp ảnh ngoại quan từ nhiều góc.
- Đưa mẫu vào buồng ở trạng thái quy định: cấp điện hoặc không cấp điện; ghi lại công suất tiêu thụ nếu có cấp điện, vì tự phát nhiệt làm thay đổi kết quả.
- Chạy chu kỳ: thực hiện đủ số chu kỳ theo yêu cầu, giữ nhiệt độ và độ ẩm trong dung sai ở cả hai pha.
- Kiểm tra trong quá trình: chỉ thực hiện theo kế hoạch; ưu tiên kiểm tra chức năng ở cuối các pha ổn định để tránh làm nhiễu chu kỳ.
- Hồi phục: kết thúc chu kỳ cuối, đưa mẫu về điều kiện tiêu chuẩn và hong khô trước khi đo lại.

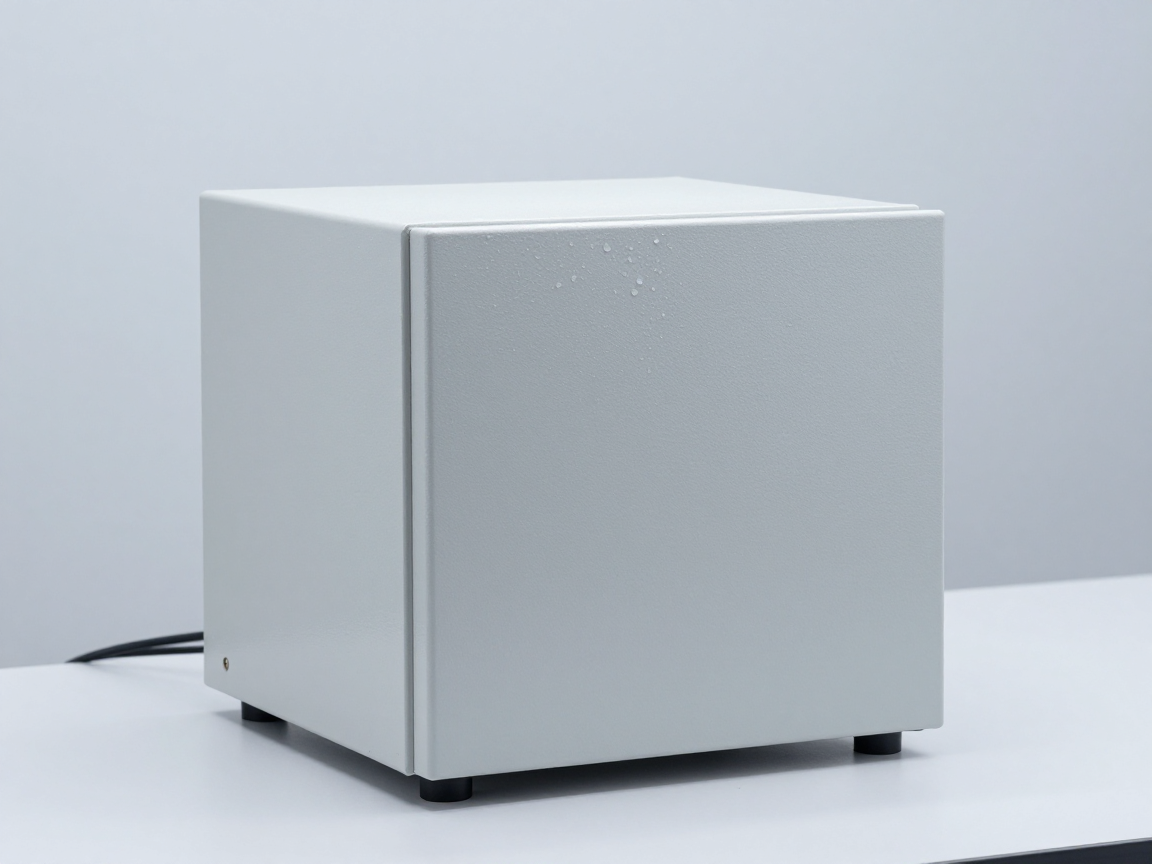

- Đánh giá: so sánh mốc ban đầu theo tiêu chí đạt đã thống nhất; ghi nhận cả ngoại quan lẫn thông số điện.
Thứ tự phép thử trong một chương trình lớn cũng ảnh hưởng tới kết quả: nếu Db chạy sau rung hoặc sốc, các hư hỏng cơ học có thể mở đường cho ẩm và làm kết quả nặng hơn nhiều so với khi chạy độc lập. Nguyên tắc sắp thứ tự được trình bày ở bài thứ tự các phép thử trong một chuỗi.
4. Mức khắc nghiệt và số chu kỳ
IEC 60068-2-30 quy định nhiệt độ pha cao và pha thấp, độ ẩm trong pha cao, và số chu kỳ để lựa chọn. Trong thực tế, các chương trình thử thường dùng pha cao ở mức xấp xỉ 40 °C với độ ẩm tương đối rất cao, pha thấp thấp hơn khoảng 15 °C, và số chu kỳ từ vài chu kỳ đến vài chục chu kỳ tùy mức độ khắc nghiệt mong muốn. Các giá trị cụ thể và dung sai cho phép cần đối chiếu nguyên văn tiêu chuẩn.
| Yếu tố cần ghi | Vì sao quyết định kết quả |
|---|---|
| Nhiệt độ pha cao và pha thấp | Quyết định lượng ẩm mà không khí có thể mang và khả năng ngưng tụ |
| Độ ẩm pha cao | Ảnh hưởng trực tiếp tới tốc độ ăn mòn và dòng rò bề mặt |
| Số chu kỳ | Biến số khắc nghiệt chính; tăng số chu kỳ là tăng số lần ngưng tụ |
| Tốc độ chuyển nhiệt độ | Quyết định mức độ ngưng tụ và thời gian mẫu ướt |
| Trạng thái cấp điện | Có điện áp thì ăn mòn điện hóa và phóng điện bề mặt mới thể hiện |
| Kiểm tra giữa các chu kỳ | Cho biết hư hỏng tích lũy theo thời gian hay xuất hiện đột ngột |
5. Ngưng tụ: hiệu ứng cần kiểm soát, không phải sự cố
Trong Db, nước ngưng trên mẫu là một phần của phép thử. Vì vậy không được xem ngưng tụ là lỗi kỹ thuật của buồng. Ngược lại, cần kiểm soát ba điểm:
- Thời điểm ngưng tụ — tiêu chuẩn mô tả giai đoạn nào thì mẫu ướt; cần dữ liệu để chứng minh điều đó đã xảy ra.
- Lượng nước trên mẫu — mẫu đặt nằm ngang có thể tích nước khác mẫu đặt đứng; cách gá lắp phải mô phỏng điều kiện sử dụng.
- Xử lý sau khi ra khỏi buồng — nước ngưng có thể còn bên trong thiết bị và gây rò điện khi cấp điện trở lại. Cần quy trình hồi phục và hong khô rõ ràng trước khi kiểm tra chức năng.
6. Sai sót thường gặp và cách tránh
- Ghi “thử ẩm chu kỳ” mà không ghi số chu kỳ và mức nhiệt độ — kết quả không đối chiếu được với tiêu chuẩn.
- Tắt hệ thống điều khiển độ ẩm trong pha chuyển để “cho khô” — làm mất chính đặc trưng của Db.
- Quan sát mẫu định kỳ bằng cách mở cửa buồng — thay đổi số chu kỳ ngưng tụ thực nhận được.
- Cấp điện lại ngay sau khi lấy mẫu ra khi bên trong còn nước — tạo hư hỏng không thuộc phép thử.

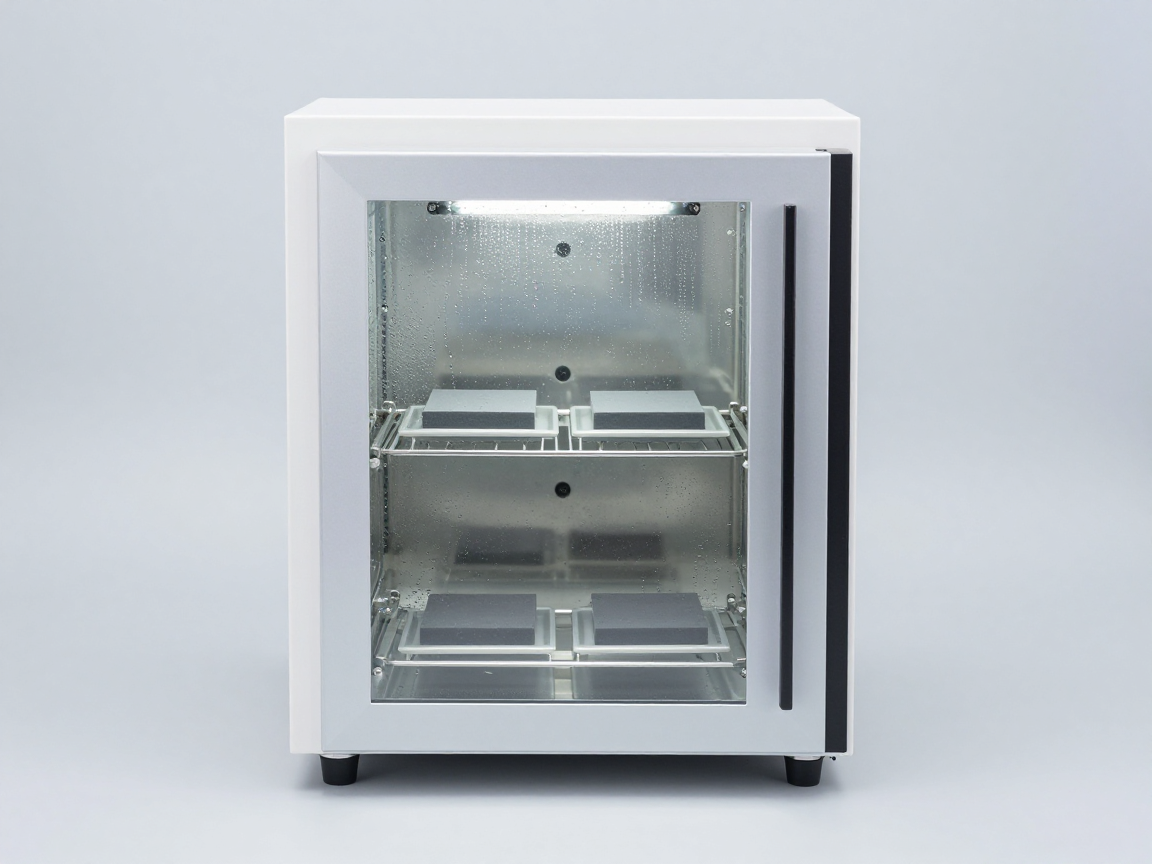

- Không ghi vị trí mẫu — điều kiện ngưng tụ phụ thuộc vị trí, nhất là gần dàn lạnh hoặc cửa buồng.
- Dùng kết quả Db để thay thế Cab hoặc Cy — ba phép thử có ứng suất khác nhau, không hoán đổi được.
7. Câu hỏi thường gặp
Db khác Cab ở điểm quan trọng nhất là gì?
Ngưng tụ. Cab giữ ẩm ổn định và tránh ngưng tụ; Db tạo ra chu kỳ ẩm – khô có ngưng tụ trên mẫu. Chính ngưng tụ làm phép thử này gần với môi trường nhiệt đới thực tế hơn.
Nên thử bao nhiêu chu kỳ?
Không có một con số chung. Số chu kỳ phải do người quy định chọn theo môi trường sử dụng và tuổi thọ mong muốn, lấy từ các lựa chọn mà tiêu chuẩn đưa ra. Kết quả chỉ có nghĩa trong phạm vi số chu kỳ đã thử.
Thử Db có cần cấp điện cho mẫu không?
Nên có, nếu mục tiêu là đánh giá rủi ro rò điện và ăn mòn điện hóa. Thử không cấp điện vẫn có giá trị để đánh giá kết cấu, vật liệu và kín khít, nhưng không thể hiện hết rủi ro khi sản phẩm làm việc.
Trong buồng có dùng hai buồng nóng và lạnh chuyển mẫu không?
Chuyển mẫu giữa hai buồng là cách làm thường gặp trong công nghiệp, nhưng phải bảo đảm động học nhiệt – ẩm tương đương với điều kiện mà tiêu chuẩn mô tả, và phải có dữ liệu đo để chứng minh điều đó. Nếu không, kết quả khó so sánh giữa các lần thử.
Có thể kết hợp Db với phép thử khác trong cùng chương trình?
Được và thường nên làm, ví dụ chạy rung trước rồi Db sau, hoặc Db rồi thử chức năng ở nhiệt độ cao. Cần thống nhất thứ tự trước khi thử vì thứ tự ảnh hưởng tới kết quả cuối cùng.
Sau thử mẫu bị rỉ sét khe vít thì kết luận thế nào?
Cần phân biệt hư hỏng chức năng và hư hỏng ngoại quan không ảnh hưởng sử dụng, và tiêu chí này phải được định trước. Nếu hợp đồng không quy định, nên thống nhất bằng văn bản trước khi thử để tránh tranh chấp sau.
8. Kết luận
Thử nghiệm Db mô phỏng môi trường nóng ẩm thay đổi theo chu kỳ có ngưng tụ — điều kiện sát thực tế ở nhiệt đới và trong nhà xưởng không kiểm soát khí hậu. Giá trị của phép thử nằm ở số lần ngưng tụ mà mẫu trải qua, nên số chu kỳ, tốc độ chuyển nhiệt độ và trạng thái cấp điện là ba thông tin bắt buộc phải ghi trong yêu cầu thử.

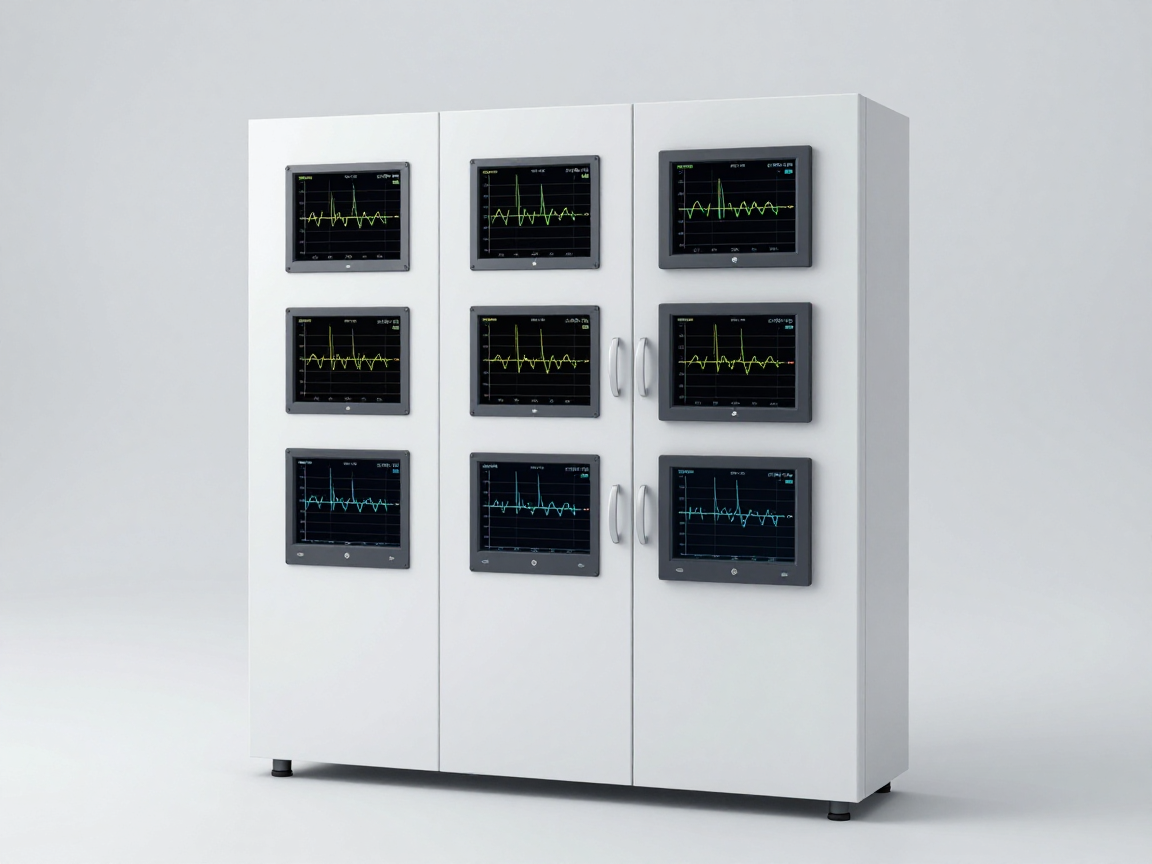

Ba việc nên làm: ghi dữ liệu nhiệt độ – độ ẩm theo thời gian cho toàn bộ chu kỳ; quy định quy trình hồi phục trước khi cấp điện lại; và lập hồ sơ ảnh ngoại quan có ghi vị trí mẫu trong buồng.
Nguồn tham khảo
- IEC 60068-2-30 — Thử nghiệm Db: ẩm nóng chu kỳ (12 h + 12 h).
- IEC 60068-2-78 — Thử nghiệm Cab: ẩm nóng ổn định.
- IEC 60068-2-38 — Thử nghiệm Z/AD: chu kỳ tổ hợp nhiệt – ẩm.
- IEC 60068-1 — Quy định chung và hướng dẫn về trình tự, điều kiện hồi phục.
- IEC 60068-3-6 và 60068-3-11 — Xác nhận năng lực buồng khí hậu và độ không đảm bảo.
- TCVN 7699-2-30 — Bản quốc gia tương ứng (nếu đã ban hành).
