Một trong những câu hỏi thực tế nhất khi xây dựng hệ thống kiểm soát RoHS là: có thể dùng XRF cho tất cả không, hay bắt buộc phải thử ướt? Câu trả lời ngắn: XRF là công cụ sàng lọc rất tốt, nhưng có bốn giới hạn kỹ thuật khiến nó không thể thay thế thử ướt để kết luận hợp quy.
Hiểu đúng ranh giới giữa hai công cụ giúp doanh nghiệp tiết kiệm đáng kể: dùng XRF để khoanh vùng rủi ro và kiểm soát từng lô, dùng thử ướt cho những điểm thực sự cần kết luận. Ngược lại, dùng XRF sai chỗ sẽ tạo ra cảm giác an toàn giả và những lô hàng bị trả lại.
1. XRF làm được gì và không làm được gì?
| Khả năng | XRF | Ghi chú |
|---|---|---|
| Đo hàm lượng nguyên tố tổng (chì, thuỷ ngân, cadimi, crôm, brom) | Có | Là điểm mạnh chính của XRF, đặc biệt trong sàng lọc đầu vào |
| Phân biệt crôm hoá trị ba và crôm hoá trị sáu | Không | XRF chỉ cho biết crôm tổng; cần phương pháp riêng để xác định hoá trị |
| Phát hiện PBB, PBDE | Không trực tiếp | Chỉ đo được brom tổng, không phân biệt được hợp chất |
| Phát hiện phthalate | Không | Là hợp chất hữu cơ, không nằm trong dải đo của XRF |
| Đo cadimi ở mức ngưỡng rất thấp | Hạn chế | Giới hạn phát hiện của nhiều thiết bị cầm tay không đủ để kết luận sát ngưỡng |
| Đo vật liệu dạng bột, mẫu nhỏ, sơn nhiều lớp | Hạn chế | Cần chuẩn bị mẫu phù hợp, nếu không kết quả bị ảnh hưởng mạnh bởi nền mẫu |
Nói cách khác: XRF trả lời câu hỏi “vật liệu này có dấu hiệu rủi ro không”, chứ không trả lời câu hỏi “vật liệu này đạt ngưỡng RoHS hay không” trong mọi trường hợp.
2. Bốn trường hợp buộc phải thử ướt
- Kết quả XRF nằm gần ngưỡng. Khi số đo gần mức giới hạn, sai số của phép đo có thể đảo ngược kết luận — cần phương pháp phân tích chính xác hơn.
- Cần kết luận về crôm hoá trị sáu. XRF báo crôm tổng, không cho biết hoá trị; đây là lý do phổ biến nhất khiến một vật liệu “đạt trên XRF” vẫn phải thử thêm.
- Cần kết luận về PBB, PBDE và phthalate. Đây là các hợp chất hữu cơ, phải dùng phương pháp sắc ký kết hợp khối phổ.
- Cần kết luận cho hồ sơ pháp lý. Khi khách hàng hoặc cơ quan giám sát yêu cầu bằng chứng, báo cáo thử theo phương pháp chuẩn có giá trị cao hơn kết quả sàng lọc.
3. Sàng lọc XRF vẫn rất có giá trị: dùng đúng cách
Giá trị lớn nhất của XRF không nằm ở việc thay thế thử ướt, mà ở việc giảm số điểm cần thử ướt và phát hiện sớm vật liệu bất thường:

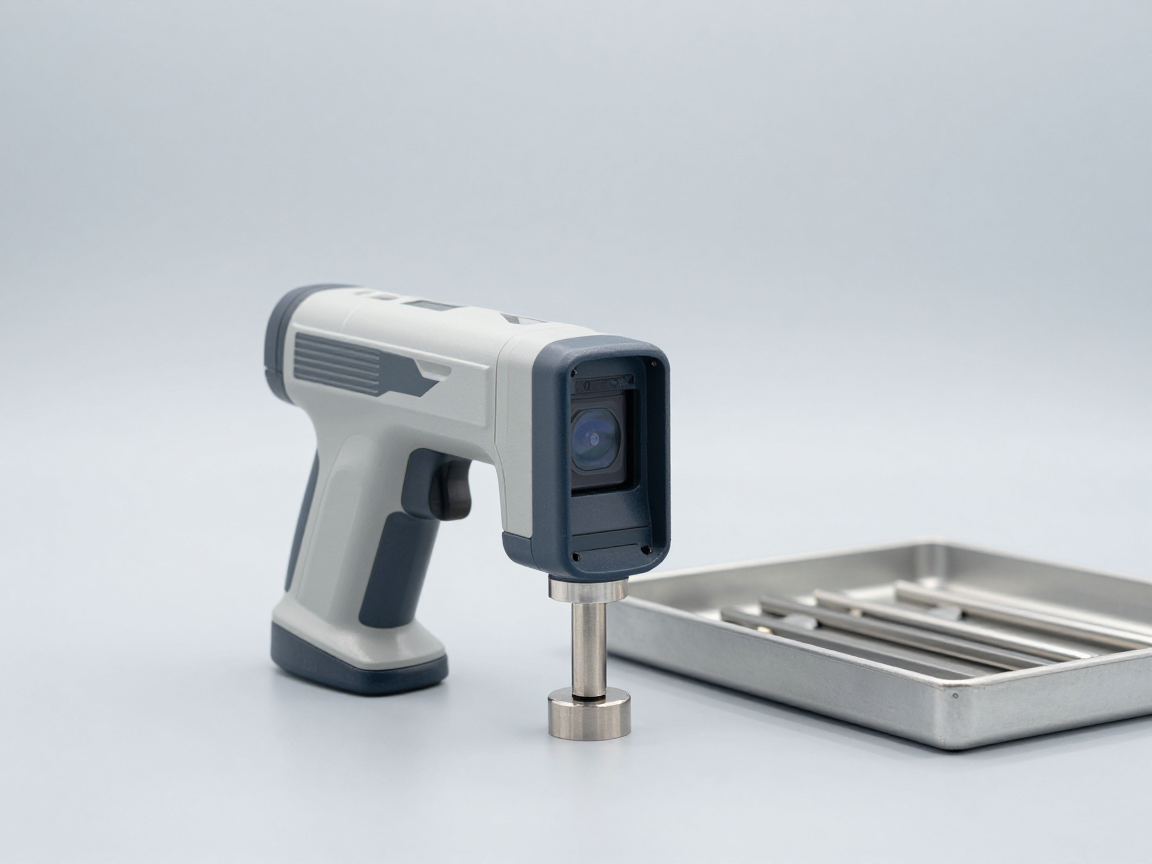

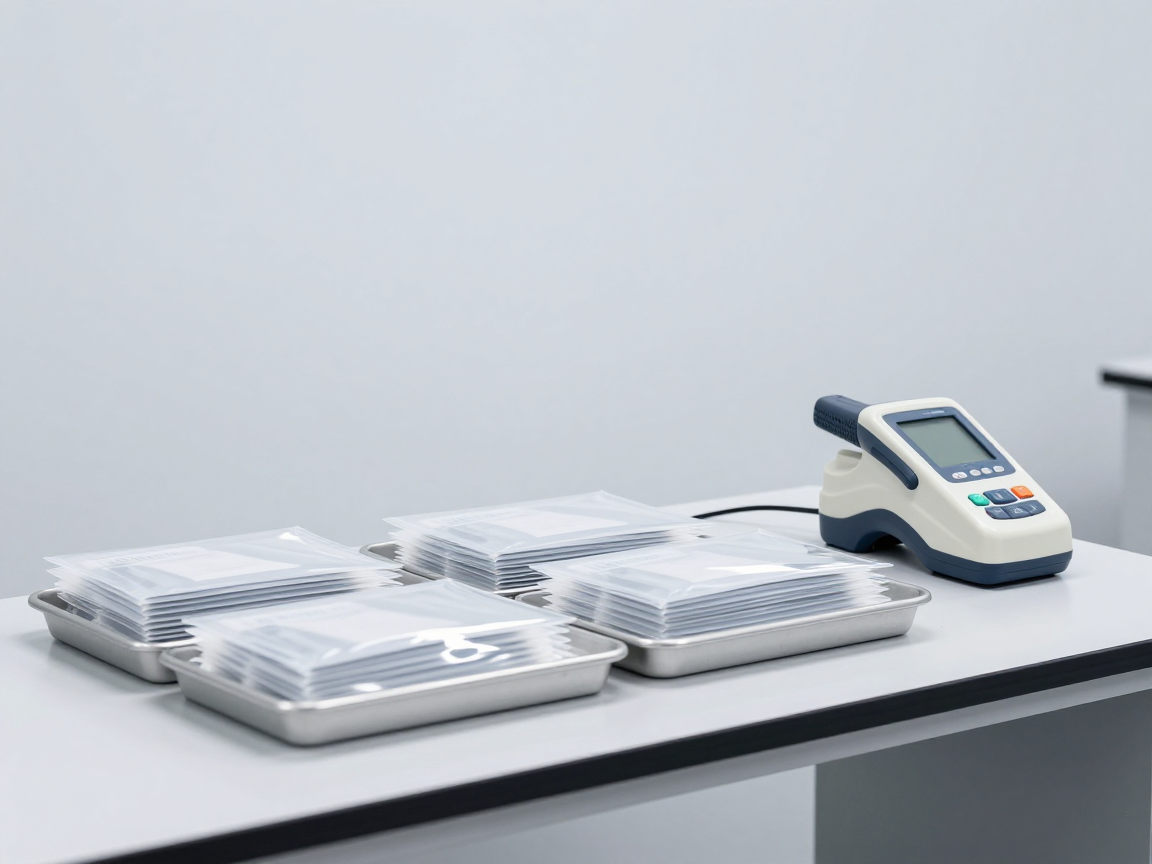

- Kiểm soát đầu vào: sàng lọc mỗi lô vật liệu rủi ro cao như mối hàn, lớp mạ, hợp kim, nhựa có chất chống cháy.
- So sánh với mẫu chuẩn: so kết quả lô mới với lô đã được xác nhận để phát hiện sai khác bất thường.
- Khoanh vùng trong sản phẩm: xác định chi tiết nào cần thử ướt, thay vì thử toàn bộ sản phẩm.
- Kiểm tra nhanh khi đổi nhà cung cấp: một phép đo vài phút có thể ngăn được một lô hàng lỗi.
4. Bảng quyết định: XRF hay thử ướt?
| Tình huống | Công cụ phù hợp | Lý do |
|---|---|---|
| Kiểm tra nhanh lô nhập, so với mẫu chuẩn | XRF | Nhanh, không phá mẫu, đủ để phát hiện bất thường |
| Xác nhận vật liệu đạt ngưỡng cho hồ sơ | Thử ướt | Cần phương pháp chuẩn và kết quả định lượng |
| Vật liệu có crôm trong lớp mạ hoặc lớp thụ động | Thử ướt (xác định hoá trị) | XRF không phân biệt được hoá trị |
| Nhựa có chất chống cháy brom | Thử ướt (sắc ký khối phổ) | Cần phân biệt PBB/PBDE với các chất chống cháy khác |
| Nhựa mềm, vỏ cáp, gioăng | Thử ướt (phthalate) | XRF không đo được hợp chất hữu cơ |
| Vật liệu dạng bột, mẫu rất nhỏ hoặc nhiều lớp | Thử ướt hoặc chuẩn bị mẫu đặc biệt | Nền mẫu ảnh hưởng mạnh tới XRF |
| Kết quả sàng lọc sát ngưỡng | Thử ướt | Cần độ chính xác cao hơn để kết luận |
5. Xây chiến lược kiểm soát theo ba lớp
Cách triển khai hiệu quả là chia vật liệu theo mức rủi ro và gắn mỗi mức với một tần suất kiểm tra:
| Lớp vật liệu | Mức rủi ro | Cách kiểm soát |
|---|---|---|
| Mối hàn, lớp mạ, hợp kim đồng thau, tiếp điểm | Cao | Sàng lọc mỗi lô, thử ướt định kỳ |
| Nhựa mềm, vỏ cáp, gioăng, tay cầm | Cao | Sàng lọc định kỳ, thử nhóm phthalate theo chu kỳ |
| Nhựa tái chế, vật liệu nguồn không ổn định | Rất cao | Kiểm soát mỗi lô nguyên liệu |
| Kim loại thông dụng không mạ, thuỷ tinh, gốm | Thấp | Khai báo vật liệu, kiểm tra xác suất |
| Vật liệu phụ: keo, mực, tem, bao bì | Trung bình | Khai báo và thử khi đổi nhà cung cấp |
6. Câu hỏi thường gặp
XRF báo “Pb” vượt ngưỡng thì có chắc là hàng lỗi?
Chưa chắc. Kết quả có thể bị ảnh hưởng bởi nền mẫu, lớp phủ, hoặc vị trí đo. Cần đo lại ở điểm khác, đo trên mẫu đã chuẩn bị phù hợp, và với hồ sơ chính thức thì cần phương pháp phân tích định lượng.
XRF báo crôm vượt ngưỡng thì có phải là crôm hoá trị sáu?
Cần xác định riêng bằng phương pháp phù hợp. Nhiều lớp mạ và lớp thụ động dùng crôm hoá trị ba, không thuộc nhóm bị hạn chế ở ngưỡng đó. Đây là hiểu nhầm phổ biến nhất khi làm việc với kết quả XRF.
Có thể dùng XRF để kiểm tra phthalate trong dây cáp không?
Không. XRF không đo được hợp chất hữu cơ. Cần phương pháp sắc ký khối phổ cho nhóm phthalate.
Có thiết bị nào sàng lọc được brom để suy ra PBDE không?
XRF đo được brom tổng, hữu ích nhưng không đủ để kết luận. Nhựa có chất chống cháy brom không thuộc danh sách hạn chế vẫn có thể cho kết quả brom cao; ngược lại nhựa không chứa PBDE nhưng chứa chất chống cháy brom khác cũng bị báo là có brom.
Bao lâu nên thử ướt lại nếu sàng lọc đều đạt?
Tuỳ mức rủi ro và mức ổn định nguồn cung. Với vật liệu rủi ro cao, nên thử định kỳ và thử ngay khi có thay đổi nhà cung cấp hoặc công thức vật liệu.
7. Kết luận
XRF và thử ướt là hai công cụ của cùng một chiến lược: sàng lọc để phát hiện và kiểm soát, phân tích để kết luận và làm bằng chứng. Dùng lẫn vai trò của hai công cụ là nguyên nhân phổ biến của hai loại sai lầm: tốn chi phí thử tràn lan, hoặc tự tin quá mức với kết quả sàng lọc.
Ba việc nên làm: phân lớp vật liệu theo mức rủi ro; quy định rõ khi nào một kết quả sàng lọc phải chuyển sang thử ướt; và lưu lại cả kết quả sàng lọc lẫn báo cáo thử trong cùng hồ sơ để thấy được lịch sử kiểm soát.
Nguồn tham khảo
- Chuỗi tiêu chuẩn IEC 62321 — các phần về sàng lọc và xác định nhóm chất bị hạn chế.
- Chỉ thị 2011/65/EU và các văn bản sửa đổi (ngưỡng theo vật liệu đồng nhất).
- Tài liệu hướng dẫn về sử dụng huỳnh quang tia X trong kiểm soát chất bị hạn chế.
