XRF là thiết bị đầu tiên mà gần như mọi phòng thử và mọi nhà máy điện tử dùng khi nói tới RoHS. Nó nhanh, không phá mẫu, chi phí thấp. Nhưng chính vì tiện nên nó bị dùng sai nhiều nhất — và những kết luận sai từ XRF là nguồn gốc của một phần lớn tranh chấp về kết quả thử.
Bài viết này trình bày cách đọc kết quả XRF cho đúng, và năm giới hạn không thể bỏ qua.
1. XRF hoạt động thế nào?

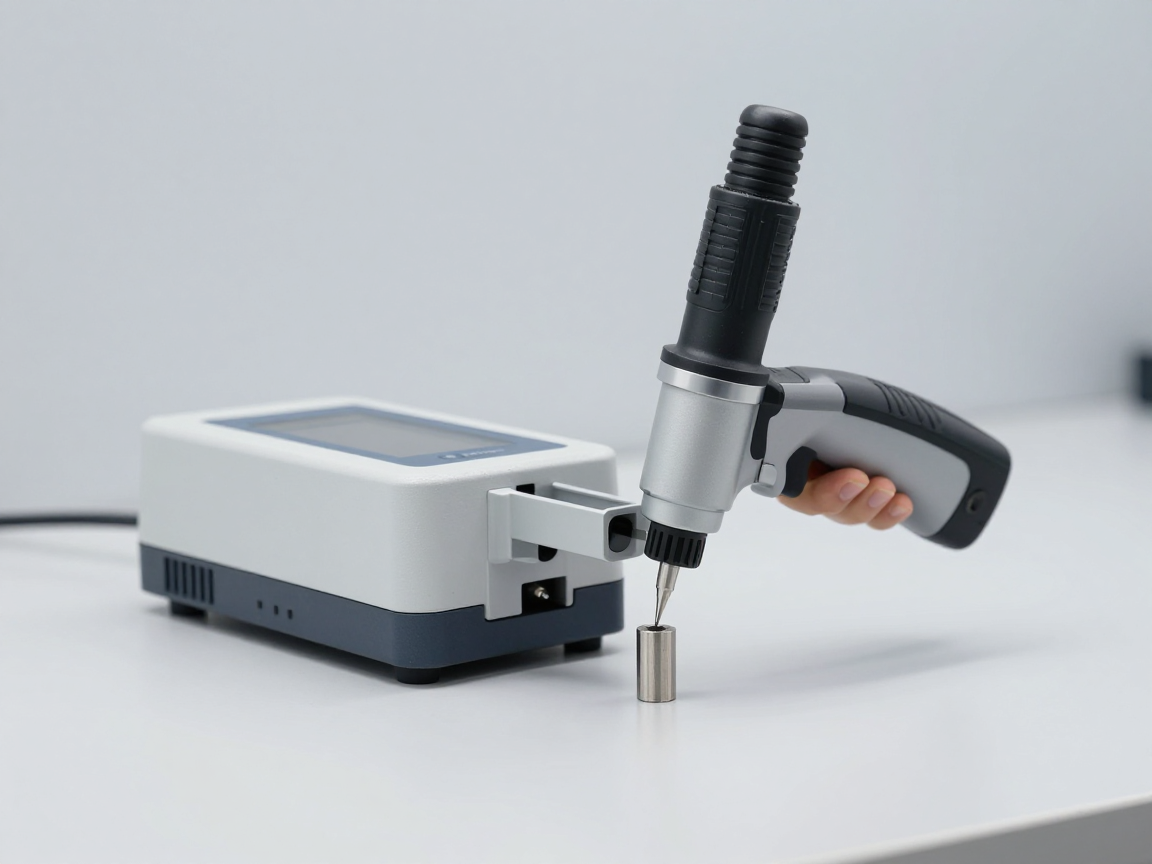

XRF (X-ray fluorescence — huỳnh quang tia X) dùng tia X sơ cấp chiếu vào mẫu. Nguyên tử trong mẫu bị kích thích, rồi phát ra tia X thứ cấp có năng lượng đặc trưng cho từng nguyên tố. Thiết bị đo phổ năng lượng đó và suy ra thành phần nguyên tố của mẫu.
Điểm cốt lõi cần nắm: XRF đo nguyên tố, không đo hợp chất. Đây là chìa khoá để hiểu toàn bộ phần còn lại của bài — và cũng là gốc của gần như mọi hiểu sai.
2. XRF làm được gì và không làm được gì
| Chất bị hạn chế | XRF sàng lọc được? | Ghi chú |
|---|---|---|
| Chì (Pb) | Có | Nguyên tố đặc trưng, đo tốt |
| Thuỷ ngân (Hg) | Có | Đo được, nhưng LOD cao hơn Pb/Cd; với hàm lượng rất thấp thường không kết luận |
| Cadmium (Cd) | Có | Ngưỡng 0,01 % rất sát nền; cần chú ý nhiễu phổ |
| Crôm (Cr) — tổng | Có | Chỉ cho biết crôm tổng, không phân biệt Cr(III)/Cr(VI) |
| Cr(VI) — riêng | Không | Bắt buộc phải dùng phương pháp hoá học (đo màu hoặc sắc ký ion) |
| PBB và PBDE | Chỉ gián tiếp | Đo brom tổng; không xác định được từng hợp chất |
| Bốn phthalate (DEHP, BBP, DBP, DIBP) | Không | Phthalate không có nguyên tố đặc trưng để XRF nhận ra |
Nhìn bảng này có thể thấy ngay: với danh mục 10 chất của RoHS, XRF chỉ thực sự trả lời được khoảng ba chất rưỡi (Pb, Hg, Cd và crôm tổng). Năm chất còn lại — Cr(VI), PBB, PBDE và bốn phthalate — phải dùng phương pháp khác.
3. Ba vùng kết quả: đạt – không kết luận – không đạt
Kết quả XRF không phải “đạt” hay “không đạt” mà gồm ba vùng:
| Vùng | Ý nghĩa | Việc cần làm |
|---|---|---|
| Thấp hơn ngưỡng một khoảng đủ lớn | Đạt trong sàng lọc | Có thể dùng làm căn cứ sàng lọc; ghi vào hồ sơ |
| Nằm sát ngưỡng | Không kết luận được | Bắt buộc phải thử xác nhận bằng phương pháp hoá học |
| Cao hơn ngưỡng một khoảng đủ lớn | Không đạt trong sàng lọc | Thử xác nhận; đồng thời rà xem có miễn trừ áp dụng không |
Nguyên tắc phân vùng dựa trên độ bất định đo của thiết bị: người ta dùng một biên an toàn quanh ngưỡng (thông lệ phổ biến là biên ±3 lần độ lệch chuẩn của phép đo đối với từng nguyên tố và từng loại nền mẫu). Con số cụ thể được quy định trong tiêu chuẩn và trong tài liệu hiệu chuẩn của thiết bị — vì vậy khi đọc báo cáo, hãy tìm phần ghi ngưỡng quyết định thay vì chỉ nhìn con số kết quả.
Cách đọc sai phổ biến: thấy “850 mg/kg” và “ngưỡng 1.000 mg/kg” rồi kết luận đạt. Nếu 850 nằm trong vùng không kết luận, kết luận đó không có giá trị. Đây là lỗi mà cả người mua lẫn người bán đều mắc.
4. Năm giới hạn phải biết
Giới hạn 1 — XRF chỉ cho nguyên tố, không cho dạng hoá trị
Thiết bị báo “Cr” là crôm tổng. Chỉ một phần crôm đó có thể là Cr(VI). Kết quả crôm cao không đồng nghĩa với vượt ngưỡng Cr(VI). Chi tiết được trình bày ở bài XRF báo “Cr” vượt ngưỡng: vì sao chưa chắc là Cr(VI) và cần thử gì tiếp?
Giới hạn 2 — Brom tổng không phải PBB và PBDE
XRF phát hiện được brom, nhưng PBB và PBDE chỉ là hai nhóm trong rất nhiều hợp chất brom. Các chất chống cháy brom khác (ví dụ TBBPA) không bị RoHS hạn chế. Vì vậy kết quả “Br cao” là tín hiệu cần thử GC-MS, chứ không phải kết luận vi phạm.
Giới hạn 3 — XRF không nhìn thấy phthalate
Đây là điểm nghiêm trọng nhất trong thực tế hiện nay. Bốn chất mới của RoHS (và của GB 26572-2025 của Trung Quốc) đều là phthalate. Không có nguyên tố đặc trưng nào để XRF nhận diện chúng. Nghĩa là: một bộ hồ sơ RoHS chỉ dựa trên XRF, xét về mặt kỹ thuật, chưa từng kiểm tra 4 trong 10 chất bị hạn chế.
Giới hạn 4 — Độ dày lớp phủ và nền mẫu ảnh hưởng mạnh
Với lớp mạ hoặc lớp sơn mỏng, tín hiệu XRF phụ thuộc vào độ dày lớp, mật độ vật liệu và cả nền kim loại bên dưới. Với mẫu nhỏ, cong, hoặc có hình học phức tạp, sai số có thể lớn hơn nhiều so với mẫu phẳng chuẩn. Vì vậy kết quả XRF nên được đọc kèm mô tả mẫu chứ không đọc như một con số tuyệt đối.
Giới hạn 5 — Chỉ đúng khi đo trên vật liệu đồng nhất
Đo cả cụm chi tiết bằng XRF là sai phương pháp. Chùm tia X có thể “nhìn” vào một vùng rộng hơn vật liệu bạn định kiểm tra, và kết quả là hỗn hợp tín hiệu của nhiều vật liệu. Nguyên tắc RoHS là đánh giá theo từng vật liệu đồng nhất — như đã trình bày ở bài “Vật liệu đồng nhất” (homogeneous material) là gì?
5. Khi nào phải thử xác nhận (thử ướt)?
| Trường hợp | Cần thử xác nhận? |
|---|---|
| Kết quả XRF thấp hơn ngưỡng rõ ràng, nền mẫu đơn giản | Thường không |
| Kết quả nằm sát ngưỡng | Bắt buộc |
| Kết quả vượt ngưỡng | Bắt buộc (để biết chắc và để xác định mức độ) |

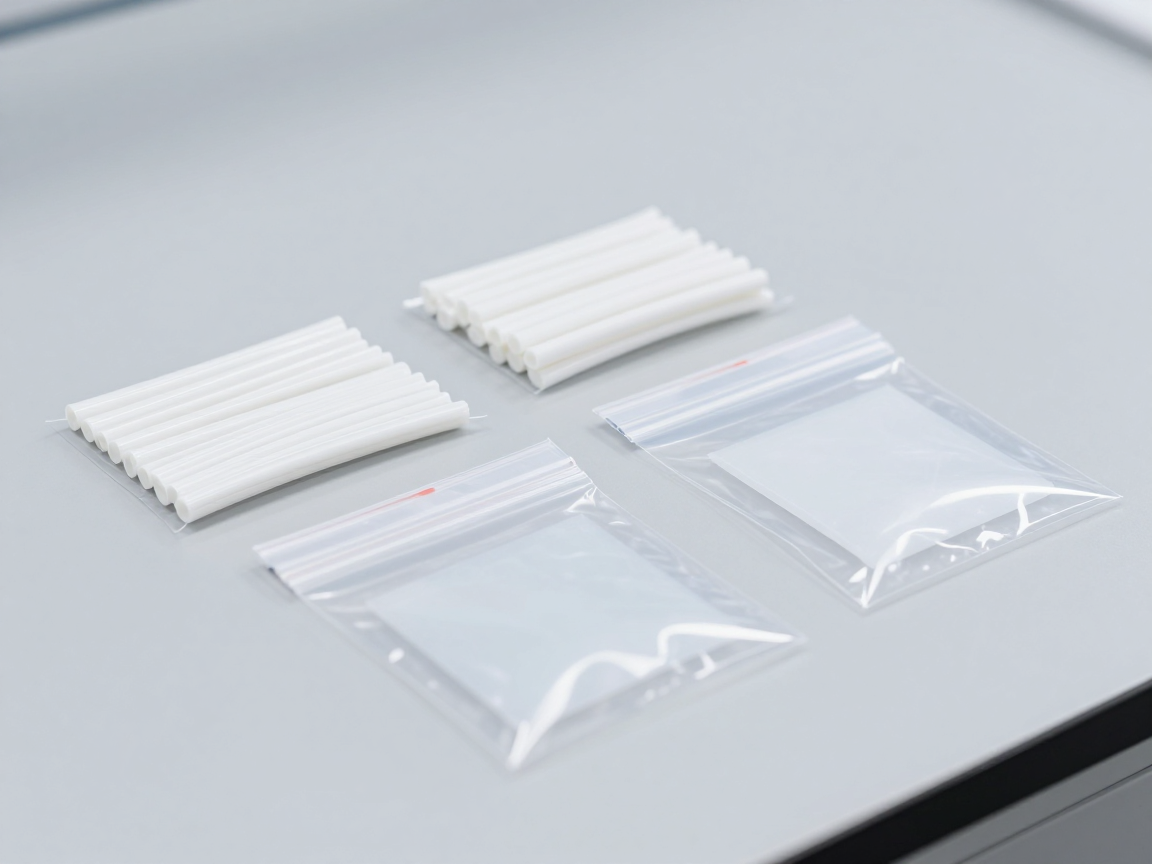

| Nghi ngờ có phthalate (vật liệu PVC, nhựa mềm, keo, mực) | Bắt buộc — XRF không kiểm tra được |
| Cần xác định Cr(VI) riêng | Bắt buộc — phương pháp hoá học riêng |
| Khách hàng yêu cầu báo cáo viện dẫn tiêu chuẩn hoá học | Có — báo cáo XRF không thay thế được |
6. Một báo cáo XRF đọc được cần có gì?
- Tên và model thiết bị; chế độ đo (ví dụ chế độ nhựa, chế độ kim loại); thời gian đo mỗi điểm.
- Giới hạn phát hiện (LOD) và giới hạn định lượng (LOQ) cho từng nguyên tố, theo từng nền mẫu.
- Ngưỡng quyết định được dùng cho từng nguyên tố (để biết vùng đạt/không kết luận/không đạt).
- Mô tả mẫu: mẫu nào, đã bóc tách tới vật liệu nào, hình dạng và độ dày.
- Số điểm đo và giá trị từng điểm, không chỉ giá trị lớn nhất.
- Kết luận có phạm vi: “kết quả sàng lọc”, không phải “kết luận hợp quy”.
7. Câu hỏi thường gặp
XRF đạt thì có cần thử phthalate không?
Có, nếu sản phẩm có vật liệu có nguy cơ chứa phthalate (PVC, nhựa mềm, keo, mực, dây cáp). XRF về nguyên lý không kiểm tra được phthalate, nên kết quả “đạt” từ XRF không bao hàm bốn chất này.
Sản phẩm đã đạt RoHS 6 chất trước đây thì nay có tự động đạt 10 chất?
Không. Bốn phthalate được thêm vào theo lộ trình 2019–2021 (và 2024 với thiết bị chẩn đoán in vitro). Hồ sơ cũ theo 6 chất không bao hàm bốn chất mới.
Có thể dùng XRF tại xưởng để kiểm 100 % lô hàng không?
Dùng để kiểm soát nội bộ thì hợp lý và rất hiệu quả. Nhưng hồ sơ chứng minh hợp quy vẫn cần kết quả theo phương pháp được tiêu chuẩn chỉ định, trên mẫu đại diện — và phải bao gồm cả các chất XRF không đo được.
Vì sao cùng một mẫu, hai thiết bị cho hai kết quả khác nhau?
Do khác nhau về hiệu chuẩn, hình học đo, kích thước chùm tia, thời gian đo và cách xử lý nền mẫu. Sai lệch giữa các thiết bị là chuyện bình thường; vì vậy kết quả nằm sát ngưỡng luôn phải được xử lý như vùng không kết luận.
Báo cáo XRF có giá trị pháp lý không?
Báo cáo XRF là một phần của hồ sơ đánh giá, có giá trị khi đi kèm đánh giá rủi ro và các kết quả xác nhận. Nó không thay thế được kết luận hợp quy, và càng không thay thế được kết quả hoá học cho các chất XRF không đo được.
8. Kết luận
XRF là công cụ sàng lọc tốt, nhưng không phải công cụ kết luận. Ba điều cần nhớ: một, XRF chỉ cho nguyên tố nên không kết luận được Cr(VI), PBB/PBDE và hoàn toàn không kiểm tra được bốn phthalate; hai, kết quả nằm sát ngưỡng là vùng không kết luận, không phải vùng đạt; ba, chỉ đo trên vật liệu đồng nhất mới có ý nghĩa.
Nguồn tham khảo
- IEC 62321-3-1 — sàng lọc bằng huỳnh quang tia X
- Chỉ thị 2011/65/EU và Chỉ thị (EU) 2015/863 — danh mục chất bị hạn chế và ngưỡng
- Hướng dẫn của Uỷ ban châu Âu về Chỉ thị RoHS
